مكونات غطاء غطاء الفرن المبرد بالماء الجودة العالية قطع الغيار للصلب الصلب للطاقة الكهربائية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض بناءً على قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | 2 أشهر |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | غطاء غطاء الفرن المبرد بالماء,قطع الغيار للصلب اللاصق,مكونات فرن LRF مع ضمان,steel casting EAF replacement parts,LRF furnace components with warranty |
||
|---|---|---|---|
منتوج وصف

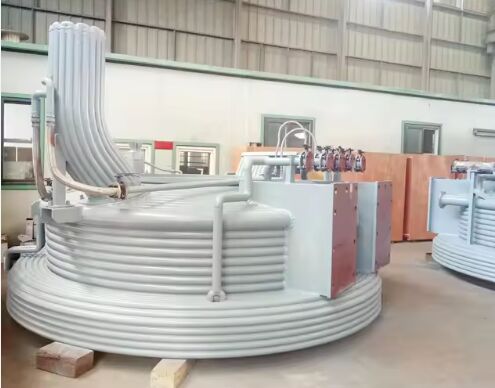

غطاء فرن مبرد بالماء لفرن القوس الكهربائي (EAF)
الـغطاء الفرن المبرد بالماءهو مكون حاسم مقاوم لدرجات الحرارة العالية لفرن القوس الكهربائي (EAF) وأفران تكرير المغرفة (LRF). يغلق الجزء العلوي من الفرن ويدعم إدخال الأقطاب الكهربائية ويتحمل الصدمات الحرارية الشديدة أثناء الصهر. يضمن نظام التبريد المائي المتكامل التشغيل المستقر في ظل ظروف العمل ذات درجة الحرارة العالية والإشعاع العالي، مما يطيل عمر الخدمة ويحسن كفاءة الفرن.
الوظائف الأساسية
-
إحكام إغلاق الفرن والعزل الحراري
- يغلق فم الفرن لتقليل فقدان الحرارة ومنع تسرب غاز المداخن عالي الحرارة والغبار ورذاذ المعدن المنصهر، مما يؤدي إلى تحسين بيئة الصهر.
- يمنع الحرارة المشعة من داخل الفرن، مما يحمي المعدات العلوية (مثل آليات رفع الأقطاب الكهربائية وأنظمة إزالة الغبار) من التلف الحراري.
-
دعم وتحديد موضع القطب الكهربائي
- يتميز بـ3 فتحات أقطاب كهربائية متحدة المركز (مطابقة لأقطاب الجرافيت Φ300–Φ600 مم) مع جلب نحاسية مشغولة بدقة، مما يضمن إدخال قطب كهربائي مستقر وتشغيل رأسي. تساعد البطانات أيضًا في توصيل التيار وتبديد الحرارة.
-
تبديد الحرارة عالي الكفاءة
- تعمل دائرة مياه التبريد المدمجة على تبديد الحرارة الممتصة من الفرن بسرعة، والحفاظ على درجة حرارة عمل الغطاء ضمن نطاق آمن وتجنب التشوه الناتج عن ارتفاع درجة الحرارة.
التصميم الهيكلي
| مكون | المادة والمواصفات |
|---|---|
| غطاء الغلاف | هيكل ملحوم منصفيحة فولاذية منخفضة السبائك Q345R (سمك 20–40 مم) أوالفولاذ المقاوم للصدأ 304; مقاوم للتآكل وعالي القوة. |
| غلاف تبريد المياه | تصميم غلاف مائي متكامل أو معياري؛ تنقسم التجويف الداخلي إلى قنوات تدفق مستقلة متعددة لضمان توزيع موحد للمياه وعدم وجود مناطق ميتة. |
| جلبة القطب الكهربائي | سبيكة الكروم والنحاس (CuCrZr) بطانات مثبتة في فتحات الأقطاب الكهربائية؛ موصلية عالية وتوصيل حراري، مع فرع تبريد خاص به لمنع ارتفاع درجة الحرارة في منطقة تلامس القطب الكهربائي. |
| وصلة شفة | مزودة بشفاه إحكام عند مدخل/مخرج المياه وجلب الأقطاب الكهربائية؛ تستخدم حشيات مطاطية مقاومة لدرجات الحرارة العالية لضمان عدم تسرب المياه. |
| هيكل التعزيز | تعزيز الضلع الفولاذي الداخلي لتحسين القوة الميكانيكية ومقاومة التشوه في ظل أحمال درجة الحرارة والضغط العالي. |
| فتحات الوصول | فتحات مراقبة محجوزة وفتحات أخذ عينات وفتحات رمح الأكسجين لتلبية احتياجات تشغيل الصهر في الموقع. |
المعايير الفنية
يتم تخصيص المعلمات بناءً على سعة EAF (5t–150t). فيما يلي المواصفات القياسية للنماذج الشائعة:
1. معلمات الحجم الأساسية
| سعة EAF | قطر الغطاء | قطر فتحة القطب الكهربائي | سمك الغطاء | الوزن |
|---|---|---|---|---|
| 10–30t | Φ1800–Φ2500mm | Φ320/Φ350/Φ400mm | 200–300mm | 3–8t |
| 50–80t | Φ2800–Φ3500mm | Φ450/Φ500mm | 300–400mm | 10–18t |
| 100–150t | Φ3800–Φ4500mm | Φ550/Φ600mm | 400–500mm | 20–35t |
2. معلمات نظام التبريد
| المعلمة | تخصيص |
|---|---|
| ضغط ماء التشغيل | 0.4–0.6 ميجا باسكال (ضغط مستقر لتجنب تقلبات التدفق) |
| إجمالي معدل تدفق المياه | 80–300 لتر/دقيقة (يتناسب مع سعة الفرن: 15–20 لتر/دقيقة لكل 10t EAF) |
| جودة مياه التبريد | الموصلية ≤ 50 μS/cm؛ درجة الحموضة 6.5–8.5؛ يوصى باستخدام الماء منزوع الأيونات لمنع التحجيم |
| ارتفاع درجة حرارة مياه التبريد | ≤ 15 ك (درجة حرارة المدخل ≤ 35℃، درجة حرارة المخرج ≤ 50℃) |
| أداء الختم | لا يوجد تسرب تحت ضغط التشغيل 1.2×؛؛ مدة اختبار الضغط ≥ 30 دقيقة |
3. معلمات الأداء الحراري والميكانيكي
| المعلمة | تخصيص |
|---|---|
| أقصى درجة حرارة تشغيل | ≤ 1200℃ (درجة حرارة السطح تحت منطقة حريق الفرن) |
| حد ارتفاع درجة الحرارة | ≤ 40 ك (سطح الغطاء بالنسبة لدرجة الحرارة المحيطة) |
| القوة الميكانيكية | قوة الشد ≥ 350 ميجا باسكال؛ يتحمل تقلب ضغط الفرن بمقدار ±0.05 ميجا باسكال |
| مقاومة الصدمات الحرارية | يقاوم دورات التبريد/التسخين السريع 1000℃ دون تشقق أو تشوه |
| عمر الخدمة | ≥ 12000 شحنة فرن (في ظل ظروف التشغيل القياسية) |
4. معلمات أداء المواد
| مكون | درجة المادة | مؤشرات الأداء الرئيسية |
|---|---|---|
| غطاء الغلاف | Q345R/304 SS | قوة الخضوع ≥ 345 ميجا باسكال؛ تصنيف مقاومة التآكل ≥ 9 (اختبار رش الملح 1000 ساعة) |
| جلبة القطب الكهربائي | CuCrZr | الموصلية الكهربائية ≥ 48 MS/m؛ التوصيل الحراري ≥ 320 واط/(م·ك) |
| حشية الإغلاق | مطاط السيليكون عالي الحرارة | نطاق درجة حرارة التشغيل: -40℃ إلى 300℃؛ مجموعة الضغط ≤ 15% |
مزايا التطبيق
- عمر خدمة طويل: بالمقارنة مع أغطية فرن الطوب الحراري، يتجنب الهيكل المبرد بالماء التشقق والتآكل الناتج عن الصدمات الحرارية، مما يقلل من تكرار الصيانة بنسبة 60% ووقت التوقف عن العمل بنسبة 40%.
- توفير الطاقة وتقليل الانبعاثات: يقلل أداء الختم الممتاز من فقدان الحرارة بنسبة 20–30% وانبعاثات غاز المداخن، بما يتماشى مع معايير حماية البيئة الصناعية.
- استقرار تشغيلي عالي: يمنع الهيكل الصلب والتبريد المنتظم التشوه، مما يضمن تحديد موضع القطب الكهربائي بدقة وتفريغ القوس المستقر، مما يحسن جودة الصهر وكفاءته.
