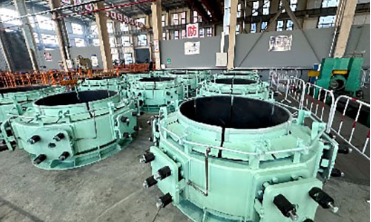

تجميع الفرامل العليا والسفلية للكترود

تجميع الفرامل العليا والسفلية للكترود

1لمحة عامة عن المنتج

تجميع الكهرباء العليا والسفلية لفرامل التثبيت، اختصار لجهاز انزلاق الكهرباء المزدوج، هو معدات تنفيذ الأساسية لنظام الانزلاق الكهربائي لأفران القوس الغارقة،أفران السيليكون الصناعية، أفران السبائك الحديدية ، أفران كربيد الكالسيوم وأفران التكرير المغلقة.تعويض استمراري لاستهلاك الأقطاب الكهربائية أثناء الصهر والحفاظ على طول العمل المستقر للأقطاب الكهربائية.

الهيكل المنزلق التقليدي ذو المشبك الواحد له قوة تشبيك غير مستقرة ، عرضة للانحرافات الانزلاقية للكهرباء ، والتعديل اليدوي المتكرر وخطر كبير لكسر الكهرباء.لدينا المزدوج أعلى & أدناه مجموعة الفرامل تعتمد القرص الربيع هيدروليكية هيكل التشديدالفرامل العلوية قابلة للتحرك بينما الفرامل السفلية ثابتة. من خلال PLC متداخلة التسلسل فتح وتثبيت الإجراءات، يتم تغذية الأقطاب الكهربائية بكمية ودقة.يضمن تشغيل قوس ثابت، يقلل من حوادث كسر الأقطاب الكهربائية ، وهو عنصر مطابق قياسي لأنظمة الأقطاب الكهربائية الذكية التلقائية ، قابلة للتطبيق على 6300kVA ‬ 63 ،أفران كهربائية للعملات المعدنية من السلسلة الكاملة.

2تصنيف المنتج الرئيسي

2.1 الفرامل الهيدروليكية المزدوجة ذات الربيع

• مبدأ التثبيت: التثبيت الميكانيكي للربيع القرصي، الضغط الهيدروليكي للإفراج
• تخطيط الهيكل: 4 مجموعات من الينابيع القرص + أسطوانات هيدروليكية مرتبة بشكل متماثل حول غطاء الفرامل ؛ حذاء الفرامل المقاوم للاستعمال المتصلب داخل
• أفران متطابقة: أفران القوس المغلقة المتوسطة والكبيرة ذات الطاقة 63000kVA ، أفران السيليكون الصناعية
• المزايا الرئيسية: قوة التشبيك المستقرة والمتساوية، معامل الاحتكاك الكبير لحذاء الفرامل، الكهرباء المضادة للنزلق، عمر خدمة طويل لفائف الاحتكاك، حماية كاملة للقفل
• التطبيق: ورشات صهارة ذات التيار العالي والإنتاج المستمر مع متطلبات أتمتة عالية

2.2 مكابح مزدوجة خفيفة الوزن (نموذج فعال من حيث التكلفة للفرن الصغير والمتوسط)

• هيكل: هيكل مكابح متكامل ذو جدار رقيق ، تخطيط أسطوانة هيدروليكية صغيرة ذات جانب واحد
• أفران متطابقة: أفران السيليكومانغنيز والفيرونيكل وكربيد الكالسيوم
• المزايا الرئيسية: الوزن الذاتي الخفيف، المساحة الصغيرة المحتلة، تكلفة التصنيع المنخفضة، الصيانة المريحة في الموقع واستبدال أحذية الفرامل
• التطبيق: أفران نصف مغلقة ذات سعة صغيرة مع حمولة معتدلة للكترود

2.3 مراقبة ذكية مكاملة لفرامل مزدوجة (نموذج أوتوماتيكي متطور)

• تكوين محسن: أجهزة استشعار الضغط المدمجة ، مفاتيح الحد من الموقف ، وحدات مراقبة درجة الحرارة ، نقل إشارة سلكية إلى نظام PLC الفرن
• الأجزاء الداعمة: درع عزل حرارة مضاد للرذاذ ، آلية تعويض ارتداء تلقائي لحذاء الفرامل
• أفران مطابقة: أفران الصهر الذكية غير المأهولة ذات الكفاءة العالية البالغة 33000-63000kVA
• المزايا الرئيسية: مراقبة في الوقت الحقيقي لضغط التشغيل وحالة فتح الفرامل ، إنذار تلقائي لضغط غير كاف أو ارتداء الأحذية ، عملية الانزلاق غير المأهولة التلقائية بالكامل

3الهيكل الأساسي ومبدأ العمل

تتكون مجموعة الفرامل المزدوجة الكاملة من 5 وحدات رئيسية: وحدة الفرامل المتحركة العليا، وحدة الفرامل الثابتة السفلية، وحدة مشبك الربيع القرصي، وسائلة الإفراج الهيدروليكية، وملابس حذاء الفرامل الاحتكاكية.

1. وحدة الفرامل المتحركة العليايتم توصيلها بأبراج هيدروليكية زلقة ، قادرة على حركة رفع رأسية. إنها تضغط على الأقطاب الكهربائية لتحمل وزن الأقطاب الكهربائية أثناء السكتة الزلقة ، وتطلق قبل الصعود.مغلق مع الفرامل السفلية لتجنب فتحها في وقت واحد.
2. وحدة الفرامل الثابتة السفليةثابت على برميل حامل الأقطاب الكهربائية ، يحمل كامل وزن الأقطاب الكهربائية في حالة الصهر العادية ، يظل دائمًا يضغط الأقطاب الكهربائية ؛ يطلق فقط مؤقتًا أثناء انزلاق الأقطاب الكهربائية.
3. تجميع القرص الرئيسيتوفر مجموعات متعددة من الينابيع القرصية عالية القوة قوة تشبيك شعاعية دائمة لتثبيت الأقطاب الكهربائية بإحكام.أسطوانات هيدروليكية تضغط على ربيعات القرص لتحقيق إطلاق الفرامل عندما يكون لزاماً انزلاق الأقطاب الكهربائية.
4. غطاء حذاء الفرامل المقاوم للاستعماليتبنى مادة الاحتكاك المركبة المطاطية ، ومؤشر الاحتكاك العالي ، والعزل الحراري الجيد ، ومضاد الاحتكاك ومضاد خدش سطح الأقطاب الكهربائية.يمكن استبدال حذاء واحد بشكل منفصل دون تفكيك الفرامل بأكملها.
5. نظام التحكم الهيدروليكي للقفلالمنطق الكهربائي المتداخل يضمن أن الفرامل العليا والسفلية لا يمكن أن تفتح في نفس الوقت لمنع خطر سقوط الأقطاب الكهربائية. ضربة الزحف المفردة القابلة للتعديل من 1550mm ، تدعم زحف الدورة التلقائية,التحكم المحلي اليدوي والتحكم عن بعد PLC ثلاثة أنماط عمل.

تدفق دورة انزلاق الكهرباء القياسية

1. الفرامل السفلية تبقى مشدودة، الفرامل العليا تطلق → سلندر الانزلاق يرفع الفرامل العليا إلى الارتفاع المستهدف
2. الفرامل العليا إعادة مشابك الكهرباء، والفرامل السفلية الإفراج عن → أسطوانة الانزلاق ينخفض لاستكمال تغذية الكهرباء
3. الفرامل السفلية إعادة مصاصة بشدة، والفرامل العلوية إطلاق وإعادة تعيين إلى الموقف الأولي، في انتظار دورة الانزلاق التالية

4مزايا المنتج الأساسية

4.1 حماية آمنة وموثوقة للقفل المزدوج

يمنع القفل الكهربائي الصارم فتح الفرامل العليا والسفلية في نفس الوقت ، مما يلغي تمامًا حوادث سقوط الأقطاب الكهربائية الناجمة عن الإفراج المزدوج.مراقبة الضغط والموقف المزدوجة تؤدي إلى تشغيل إنذار إيقاف تلقائي تحت قوة تشبيك غير طبيعية، مما يحسن بشكل كبير سلامة تشغيل الفرن.

4.2 قوة تشبيك ثابتة، كسر الكترود أقل

يضمن تشبيك القوة الثابتة للربيع القرصية الاحتكاك المتساوي بين حذاء الفرامل و سطح الأقطاب الكهربائية ، لا يوجد تركيز إجهاد محلي ؛ يتجنب الانزلاق الكمي هبوط الأقطاب الكهربائية غير المنتظم,تخفيض فعال لمعدل شقوق الكهرباء وكسر الكهرباء، خفض تكلفة استهلاك الكهرباء.

4.3 الأتمتة العالية، توفير العمل

يدعم PLC التزلج الدوري التلقائي الكامل دون تشغيل يدوي متكرر في الموقع ؛ نموذج المراقبة عن بعد يقوم بتحميل بيانات التشغيل إلى غرفة التحكم المركزية ،تحقيق إدارة تغذية الإلكترود بدون طيار وتخفيض كثافة العمل الأمامية الفرن.

4.4 عمر خدمة طويل، تكلفة صيانة منخفضة

أحذية الفرامل الاحتكاكية المتصلبة تمتلك مقاومة قوية لارتداء درجات الحرارة العالية، دورة استبدال طويلة.تصميم التقسيم العضوي يسمح باستبدال حذاء الفرامل الواحد أو مجموعة الربيع دون تفكيك متكامل، وقتاً قصيراً من توقف الصيانة وقليل من استهلاك قطع الغيار.

4.5 قابلية تكييف واسعة وتعديل مناسب

قطر داخلي قابل للتخصيص من غطاء الفرامل لـ Φ400 Φ1200 الكترودات الذاتية الخبز ؛ مطابقة مع المعدات الكاملة الجديدة للمكّة وتجديد نظام الكترودات القديمة للمكّة ،لا يتطلب أي تعديل هيكلي واسع النطاق للمعدات في الموقع.

4.6 مقاومة لدرجات الحرارة العالية، والعمل المستقر في بيئة صعبة

العزل الحراري الخارجي درع مكافحة الرذاذ يعزل الحرارة الشعاعية فوق الفرن ، مما يمنع شيخوخة الربيع وإنهاء سقف الأسطوانة الهيدروليكية.الأداء المستقر في ظل حالة الصهر المستمرة طويلة الأمد عالية الحمل.

5الصناعات المطبقة ومجموعة طاقة الفرن

• صهر السبائك الحديدية: أفران القوس الغارقة للسيليكون الحديدي، السيليكومانغنيز، الفيرونيكل، الفيروكروم، الفيروفاناديم
• الصهر الكيميائي: أفران صهر السيليكون الصناعي، كربيد الكالسيوم، الفوسفور الأصفر
• المعادن غير الحديدية: الخامات النحاسية، رماد الألومنيوم، الأفران الكهربائية المغلقة لتحسين الرصاص والزنك
• تغطية الطاقة: 6,300kVA ، 12,500kVA ، 16,500kVA ، 25,000kVA ، 33,000kVA ، 45,000kVA ، 63,000kVA أفران المعادن الكاملة المواصفات

6إعدادات مطابقة اختيارية

1. نظام الإنذار عبر الإنترنت لمراقبة ضغط التشغيل وموقف الفرامل في الوقت الحقيقي
2. درع عزل حرارة من الفولاذ المقاوم للصدأ
3. ارتداء مجموعة التعويض الذاتي لأحذية الاحتكاك الفرامل
4. تجميع المجموعة الهيدروليكية المنزلقة المتكاملة
5. حزمة كاملة من قطع الغيار: رباعات القرص، أحذية الفرامل المتفجرة، مجموعات الختم الهيدروليكي

7ضمان خدمة دورة الحياة الكاملة

1. تصميم غير قياسي مخصص: تخصيص القطر الداخلي للكبح، ضربة التشغيل، كمية مجموعة الربيع والمسار الانزلاقي وفقًا لقطر الإلكترود وبارامترات تشغيل الفرن
2. مسح فني في الموقع: المهندسون المحترفون يقدمون مخطط مطابقة شامل لنظام الانزلاق الكهربائي
3. فحص مصنع صارم: اختبار تعب القوة العازلة، اختبار تسرب هيدروليكي واختبار منطقية التشابك قبل التسليم
4. دعم ما بعد البيع: ضمان التجميع الكامل، توريد طويل الأجل لأحذية الفرامل، والريشات القرصية وغيرها من قطع الغيار الضعيفة، والتركيب والصيانة في الموقع على مستوى البلاد
