مكافئ أنبوبي مبرد بالماء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض على أساس قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهرين |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| قطع غيار | تحكم في درجة حرارة القالب | وزن | يعتمد على الجزء المحدد |
|---|---|---|---|
| علامة تجارية | كيفو | الكلمات الرئيسية | اثنين من الصمامات النسبية المادية |
| المكونات الأساسية | محرك | العلامة التجارية للسيارات | أمتيك |
| مقاومة درجة الحرارة | 250 ℃ | حجم العبوة الواحدة | 25×20×5 سم |
| إبراز | قطعة احتياطية للمكافئ الأنبوبي المبرد بالماء,مكافئ أنبوبي مع تبريد الماء,مكافئ مبرد بالماء للاستخدام الصناعي |
||
منتوج وصف

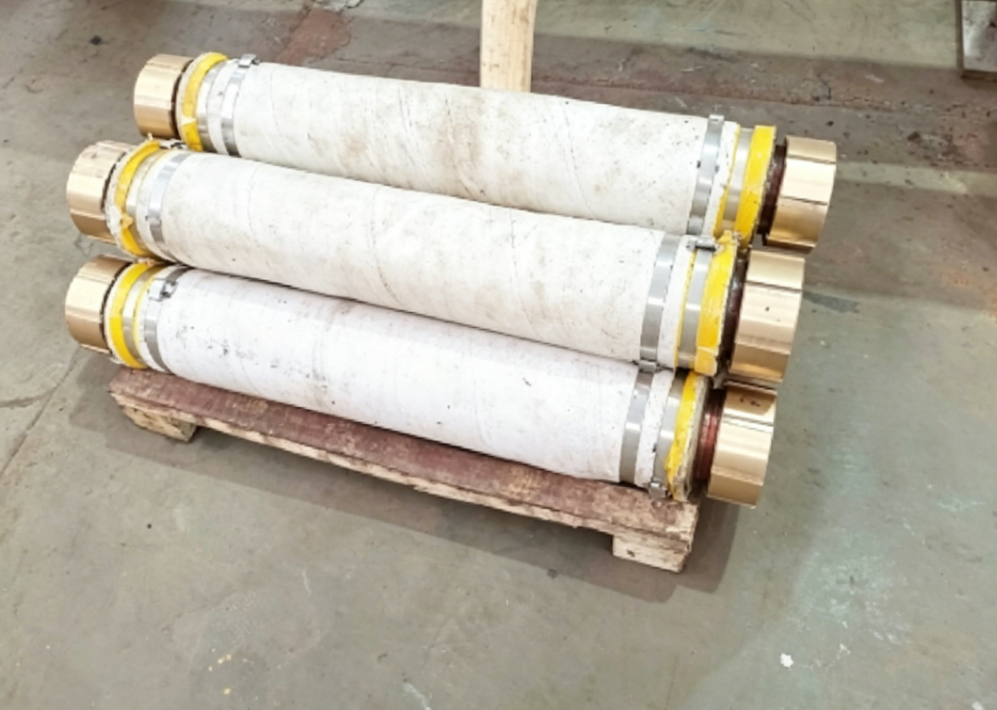

المعوض الأنبوبي المبرد بالماء
نظرة عامة على المنتج
يعمل المعوض الأنبوبي المبرد بالماء (الفرن الكهربائي المعدني المخصص لمفصل التمدد المبرد بالماء الذي يدمج التوصيل والتبريد) بمثابة تركيب موصل وتبريد متكامل أساسي للنظام الشبكي القصير لأفران القوس المغمور وأفران القوس الكهربائي وأفران التكرير. يتم تركيبه بين الأنبوب النحاسي للمخرج الثانوي لمحولات الفرن وأنابيب النحاس الموصلة للفرن الأمامي للشبكة القصيرة، ويجمع بين أربع وظائف رئيسية: توصيل التيار العالي، وتبريد الماء المتداول، وتعويض الإزاحة متعددة الأبعاد وتخميد الاهتزاز.
اعتماد هيكل تبريد الماء ساندويتش أنبوبي مزدوج الطبقة، جسمه الموصل مصنوع من النحاس عالي النقاء. تعمل مياه التبريد المنتشرة على تبديد حرارة الجول الناتجة عن التيار الثقيل ودرجة الحرارة المرتفعة المشعة من الفرن. وفي الوقت نفسه، فإنه يمتص الإزاحة المحورية الناجمة عن التمدد الحراري والانكماش، وأخطاء التجميع من التثبيت في الموقع، والاهتزاز الكهرومغناطيسي المتناوب أثناء الصهر. وهذا يمنع التشقق الناتج عن الإجهاد، وتسرب المياه واحتراق التوصيل لأنابيب النحاس الشبكية القصيرة وقضبان النحاس المحولة، مما يضمن التشغيل المستقر والمستمر على مدار 24 ساعة لأنظمة الصهر. إنه مكون مطابقة السلامة الذي لا غنى عنه للشبكات القصيرة للأفران الكهربائية المعدنية ذات التحميل العالي.
التركيب الهيكلي
-
الأنبوب الموصل الداخلي (الطبقة الموصلة الرئيسية)أنبوب نحاسي عالي النقاء T2 سلس مع موصلية عالية ومقاومة منخفضة، ويتحمل تيار التشغيل الكبير جدًا على الجانب الثانوي للأفران الكهربائية ويتصل مباشرة بوسط التبريد. يتم تشكيل الشفاه المزورة بشكل متكامل أو الوصلات الموصلة ذات الأكمام المستدقة عند كلا الطرفين مع أسطح تلامس مطلية بالفضة لخفض مقاومة التلامس وتقليل الاجتثاث الناتج عن توليد الحرارة.
-
تجويف ساندويتش مبرد بالماءطبقة داخلية محكمة الغلق لتدوير المياه مكونة من أنابيب داخلية وخارجية ملحومة بالكامل، ومجهزة بفوهات مدخل ومخرج المياه. يدور ماء التبريد في جميع أنحاء الأنبوب النحاسي الموصل دون تبريد المناطق الميتة، مما يؤدي بسرعة إلى إزالة الحرارة الموصلة ودرجة الحرارة العالية المشعة من الأفران.
-
انزلاق التوسع وآلية التعويضيسمح القسم التلسكوبي الملائم بدقة للأنبوب الداخلي بالتوسع والانكماش المحوري مجانًا، ويتوافق مع هيكل مضاد للسقوط بحد توجيهي لتجنب تسرب المياه الناتج عن التمزق تحت التوتر النهائي؛ وهو يدعم التعويض عن الإزاحة الشعاعية والزاوية البسيطة.
-
طبقة خارجية واقية عازلةغمد عازل من الألياف الزجاجية عالي القوة ومقاوم لدرجات الحرارة العالية، يعزل الدوائر القصيرة للمكونات المعدنية الخارجية، ويعزل الحرارة ويمنع الحروق لتقليل مخاطر الحروق في الموقع.
-
تركيبات التثبيت والختمتحقق الحشيات المطاطية المقاومة للحرارة ومسامير الفولاذ المقاوم للصدأ عالية القوة إحكامًا متعدد الطبقات على أسطح الحافة، دون أي تسرب في ظل ظروف العمل الاهتزازية ذات درجة الحرارة العالية على المدى الطويل. يتم إرفاق علامة مراقبة الاستطالة للتحقق بصريًا من حالة التعويض التلسكوبي.
المعلمات التقنية الأساسية
المواصفات العامة
| البند المعلمة | المؤشر الفني القياسي | نطاق ممتد قابل للتخصيص |
|---|---|---|
| مادة موصلة | T2 النحاس عالي النقاء | نحاس خالي من الأكسجين، نحاس مطلي بالفضة (نموذج عالي التحمل للتيار العالي) |
| منطقة مستعرضة موصلة | 300 ~ 3200 مم² | قسم كبير الحجم مخصص يصل إلى 3500/4000 مم² |
| تيار التشغيل القابل للتكيف | 1000 أمبير ~ 35000 أمبير | الأعلى. دعم 50000 أمبير للشبكات القصيرة لفرن القوس المغمور |
| وضع التعويض | التعويض المحوري في المقام الأول، التعويض الشعاعي والزاوي البسيط | نموذج تلسكوبي ثنائي الاتجاه مخصص |
| ضربة التعويض القياسية | ±50 ملم، ±80 ملم، ±120 ملم | الأعلى. شوط تلسكوبي ± 150 مم حسب الطلب |
| دائرة مياه التبريد | تبريد مياه ساندويتش مزدوج الطبقة لكامل المنطقة | هيكلان: مدخل/مخرج مياه مزدوج الجانب، مدخل فردي ومخرج فردي |
| ضغط مياه التبريد | 0.2～0.4MPa | الأعلى. تحمل الضغط 0.6MPa |
| مدخل درجة حرارة مياه التبريد | ≥35 درجة مئوية | المياه المتداولة الناعمة المتوافقة مع ظروف العمل ذات درجات الحرارة العالية |
| درجة حرارة التشغيل المحيطة | -20 درجة مئوية ~ 650 درجة مئوية | نموذج العزل الحراري المقوى للمناطق القريبة من الأفران ذات الحرارة العالية |
| نوع الاتصال | اتصال الترباس شفة، اتصال المشبك الأكمام تفتق | وصلات ملحومة سريعة مخصصة |
| العزل يتحمل الجهد | تردد الطاقة ≥3kV يتحمل الجهد | يمكن ترقيتها إلى 5 كيلو فولت للشبكات القصيرة ذات الجهد العالي |
| الطول الإجمالي القياسي | 600/800/1000/1200 ملم | الطول حسب الطلب من 400 ملم إلى 2000 ملم |
| متوسطة قابلة للتطبيق | خففت تعميم مياه التبريد | المياه النقية، المياه المبردة ذات الدائرة المغلقة |
مؤشرات الأداء الرئيسية
- مقاومة التلامس: .0.03μΩ (أقل للمفاصل المطلية بالفضة لتقليل فقدان الحرارة)
- كفاءة التبريد: قدرة تبديد الحرارة لوحدة واحدة 15～120 كيلووات في الساعة، مما يمنع ارتفاع درجة الحرارة والأجسام النحاسية الساخنة الحمراء
- مقاومة الاهتزاز: تحمل الاهتزازات الكهرومغناطيسية المتناوبة أثناء الصهر دون وصلات فضفاضة أو تسرب الماء في التشغيل المستمر
- عمر الخدمة: ≥5 سنوات في ظل ظروف العمل العادية للمياه الغازية، ويمكن تمديده إلى أكثر من 8 سنوات مع الصيانة الدورية
مزايا المنتج الأساسية (نقاط البيع الترويجية)
1. التوصيل المتكامل وتبريد المياه لتوفير الطاقة
تعمل التغطية الكاملة لمياه الساندويتش ذات الطبقة المزدوجة على التخلص من المناطق الميتة ذات درجة الحرارة العالية المحلية، مما يقلل بشكل كبير من ارتفاع درجة حرارة نظام الشبكة القصيرة بالكامل ويقلل من فقدان الطاقة التفاعلية للمحولات والقضبان النحاسية. بالمقارنة مع الموصلات المرنة النحاسية العارية العادية، فإنها تقلل من استهلاك الطاقة بنسبة 8% إلى 15% وتتجنب فشل إيقاف التشغيل الناتج عن احتراق الأجزاء الموصلة.
2. تعويض النزوح متعدد الأبعاد للتخلص من إجهاد المعدات
يحل ثلاثة تحديات رئيسية لظروف العمل في وقت واحد:
① التمدد والانكماش المحوري الناجم عن التمدد الحراري بدرجة الحرارة العالية والانكماش البارد؛
② انحرافات التجميع عن تركيب المعدات وأساسات الهندسة المدنية؛
③ الاهتزاز المستمر الناتج عن القوة الكهرومغناطيسية المتناوبة أثناء الصهر.
إنه يحمي لحامات المحولات وأنابيب النحاس الموصلة من أضرار الإجهاد ويقلل بشكل حاد من تكرار الصيانة.
3. الموصلية العالية والخسارة المنخفضة، مناسبة للتيار الكبير جدًا
تم تشكيل نحاس T2 غير الملحوم بشكل متكامل مع مقطع عرضي موصل كافٍ. توفر الأسطح المطلية بالفضة على الحواف عند كلا الطرفين مقاومة تلامس منخفضة للغاية، مع ارتفاع درجة الحرارة الذي يمكن التحكم فيه في ظل التيار الثقيل. إنه يطابق أفران القوس المغمورة للفيروسيليكون والسليكون المنغنيز والفيروفاناديوم والفوسفور الأصفر وكربيد الكالسيوم بالإضافة إلى أفران القوس الكهربائية لصناعة الصلب في ظل ظروف الحمل العالي.
4. ختم موثوق لعملية خالية من التسرب على المدى الطويل
عملية لحام كاملة لتجويف الساندويتش بالإضافة إلى ختم الحافة المركبة متعدد الطبقات يقاوم تناوب البرد والحرارة والاهتزاز المستمر، مما يزيل المخاطر الخفية لتسرب المياه وتقطرها. يمنع الهيكل المضاد للتوتر الحد من تمزق التجويف في ظل الحد الأقصى من الحركة التلسكوبية، مما يؤدي إلى تجنب إيقاف الإنتاج بسبب تسرب الماء أثناء الصهر المستمر.
5. هيكل مدمج، سهل التركيب والصيانة
يشغل التصميم الأنبوبي المتكامل مساحة صغيرة، ويتكيف مع تخطيطات الشبكة القصيرة الضيقة للفرن الأمامي. لا حاجة إلى خراطيم تبريد مياه خارجية؛ يمكن توصيل الدوائر الكهربائية والمائية بشكل متزامن في الموقع، مع استكمال التفكيك والتجميع ببساطة عن طريق إزالة مسامير الشفة. يمكن استبدال أجزاء الختم البالية بشكل منفصل بدلاً من المعوض بأكمله، مما يقلل تكاليف التشغيل والصيانة بشكل كبير.
6. تخصيص الحالة الكاملة لجميع أنواع الأفران المعدنية
مقطع عرضي وطول وشوط تعويض قابل للتخصيص وتصميم مدخل/مخرج المياه وأبعاد الحافة لمطابقة الأفران التي تتراوح من أفران التكرير الصغيرة إلى أفران القوس المغمورة كبيرة الحجم بقدرة 10000 كيلو فولت أمبير. يمكن توفير مجموعات كاملة من ملحقات الشبكة القصيرة بما في ذلك الكابلات المبردة بالماء والأذرع المتقاطعة الموصلة وفتَّاحات الصنابير معًا.
الصناعات المطبقة ومعدات المطابقة
- صهر السبائك الحديدية: أنظمة شبكية قصيرة من أفران القوس المغمورة للفيروسيليكون والسليكون المنغنيز والفيروكروم والفيروفاناديوم والفيرونيكل
- كربيد الكالسيوم والفوسفور الأصفر: وصلات موصلة ثانوية لأفران القوس الكبيرة المغمورة المغلقة
- صناعة الصلب: شبكة تبريد موصلة قصيرة لأفران القوس الكهربائي AC/DC وأفران التكرير ذات المغرفة LF
- صهر المواد غير الحديدية: أنظمة موصلة عالية التيار لأفران صهر النحاس والألومنيوم والرصاص والزنك وأفران الاختزال
- الملحقات المطابقة: محولات الفرن الكهربائي، وأنابيب النحاس الموصلة المبردة بالماء، والكابلات المبردة بالماء، والأذرع المتقاطعة الموصلة، والتجهيزات الشبكية القصيرة الكاملة
إرشادات اختيار المنتج
- معلمات الاختيار الأساسية: التيار الثانوي المقدر لمحول الفرن، القطر الخارجي لأنبوب النحاس الصافي القصير، طول التركيب المحجوز في الموقع، شوط التعويض التلسكوبي المطلوب، ضغط إمداد مياه التبريد
- بالنسبة لظروف العمل الشاقة (التيار > 25000 أمبير)، حدد نماذج مطورة ذات حواف مطلية بالفضة وطبقات داخلية موسعة مبردة بالماء لتقليل توليد الحرارة
- بالنسبة للمناطق المجاورة لأجسام الأفران ذات درجة الحرارة العالية، اختر نماذج ذات أغلفة عازلة سميكة من الألياف الزجاجية المقاومة للحرارة العالية
- بالنسبة للمصانع ذات عسر الماء العالي، يوصى باستخدام نظام تدوير الماء الناعم لإطالة عمر خدمة قنوات المياه الداخلية للمعوض
العناوين الترويجية
- المعوض الأنبوبي المبرد بالماء | وصلة توسيع موصلة ومبردة متكاملة للشبكات القصيرة للأفران الكهربائية المعدنية
- معوض مبرد بالماء عالي التيار، جهاز امتصاص الاهتزازات والإزاحة الخاصة لأفران القوس المغمور وأفران القوس الكهربائي
- معوض أنبوبي مبرد بالماء بطبقة مزدوجة، تبريد فعال لمنع ارتفاع درجة الحرارة وتعويض التمدد الحراري ضد تسرب المياه
- معوض أنبوبي مبرد بالماء مخصص، متوافق مع جميع أفران الصهر الكهربائية الصناعية من 1000 أمبير إلى 50000 أمبير
مقدمة موجزة باللغة الإنجليزية عن الموقع الرسمي للتجارة الخارجية
المعوض الأنبوبي المبرد بالماء
المعوض الأنبوبي المبرد بالماء عبارة عن تركيب متكامل موصل ومبرد مصمم خصيصًا للنظام الشبكي القصير لأفران القوس المغمور وأفران القوس الكهربائي وأفران التكرير. يتم تركيبه بين الأنبوب النحاسي الثانوي لمحولات الفرن وأنابيب النحاس الموصلة على واجهة الفرن.
اعتماد هيكل ساندويتش تبريد الماء الأنبوبي مزدوج الطبقة مع النحاس عالي النقاء T2 كجسم موصل، فإن مياه التبريد المتداولة تزيل باستمرار حرارة الجول ودرجة الحرارة العالية المشعة من الأفران. إنه يمتص الإزاحة المحورية الناتجة عن التمدد الحراري، وانحرافات التركيب والاهتزاز الكهرومغناطيسي، ويتجنب التشقق الناتج عن الإجهاد واحتراق الأنابيب النحاسية القصيرة وقضبان النحاس المحولة.
مقطع عرضي موصل قابل للتخصيص، وشوط التعويض، والطول الإجمالي، وأوضاع الاتصال. يتم تطبيقه على نطاق واسع في أفران صهر السبائك الحديدية وكربيد الكالسيوم وصناعة الصلب والمعادن غير الحديدية. إنه يعمل بثبات في ظل ظروف العمل القاسية للتيار الثقيل ودرجة الحرارة العالية، مما يقلل من استهلاك الطاقة وتكاليف الصيانة.
