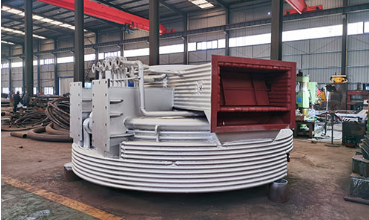

غطاء الفرن المبرد بالماء

مكان المنشأ	الصين
اسم العلامة التجارية	Shaanxi Chengda
إصدار الشهادات	ISO 9001
رقم الموديل	التفاوض على أساس قدرة معالجة المعدات
الحد الأدنى لكمية	1 وحدة
الأسعار	The price will be negotiated based on the technical requirements and supply scope of Party A
تفاصيل التغليف	ناقش وفقًا للمتطلبات المحددة للطرف أ
وقت التسليم	شهرين
شروط الدفع	خطاب الاعتماد، T/T، ويسترن يونيون، D/P
القدرة على العرض	استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة

تفاصيل المنتج

تثبيت	يتطلب مهارة فنية أو خدمة مهنية	مرساة الجدار	مرساة الجدار المرنة للرافعة البرجية
حياة	90-120 يوما	الاستخدام	للإصلاح والصيانة
الجهد االكهربى	220 فولت	فئة	مكونات بديلة
استطالة	<1.5٪	ضمان	عادة 6-12 شهرا
نطاق السعر	يختلف حسب الجزء والعلامة التجارية	بلد المنشأ	شنشي، الصين
إبراز	غطاء الفرن المبرد بالماء , جزء احتياطي غطاء الفرن , استبدال الفرن المبرد بالماء

اترك رسالة

منتوج وصف

غطاء الفرن المبرد بالماء

1لمحة عامة عن المنتج

غطاء الفرن المبرد بالماء هو عنصر إغلاق وتبريد خاص مع فرن القوس الغارق ، وأفران السيليكون الصناعية ، وأفران السليفات الحديدية ، وأفران كربيد الكالسيوم ،أفران الفوسفور الأصفر وأفران التكرير المغلقةإنه يحل محل قمم الفرن المقاوم للنيران المتكاملة التقليدية ، حيث يتبنى هيكل تبريد مجبر بالماء المتداول المدمج لتحمل الإشعاع الحراري العالي للغاية فوق 1000 درجة مئوية داخل الفرن.

أعلى الأفران الحارقة التقليدية تعاني من الانفجارات المتكررة والشقوق والإرهاق بسبب تآكل غازات الدخان عالية درجة الحرارة على المدى الطويل ،تتطلب صيانة إيقاف منتظمة وتسبب خسائر كبيرة في الإنتاج. غطاء الفرن المبرد بالماء وحداتنا يتحكم بفعالية درجة حرارة السطح تحت 200 درجة مئوية من خلال تبادل الحرارة الداخلية المدارة للمياه، يدرك جمع دخان مغلق كامل،يحمي نظام الأقطاب الكهربائية العلوي، توفير الأنابيب ومعدات الشبكة القصيرة ، يطيل عمر الخدمة في الفرن ويدعم إعادة تدوير غازات الدخان لتوليد الكهرباء ، قابلة للتطبيق على نطاق واسع إلى 6300kVA ‬ 63 ،أفران كهربائية للعملات المعدنية من السلسلة الكاملة، كونها معدات دعم قياسية لتوفير الطاقة وتحسين البيئة لمصانع الصهر.

2أنواع المنتجات الرئيسية والتصنيف الهيكلي

2.1 غطاء الفرن المبرد بالماء على جدار الغشاء (النموذج القياسي الرئيسي)

الهيكل: مصفوقة بواسطة أنابيب فولاذية كثيفة 20 # لتشكيل قناة تبريد متكاملة في جدار الغشاء.مسامير مرسومة على السطح المواجه للنار مع طلاء المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال المقاوم للاستعمال
تخطيط: مقسمة إلى وحدة غطاء الكهرباء المركزية ووحدات غطاء الحواف الطرفية ، متصلة بمسامير مقاومة لدرجات الحرارة العالية
أفران متطابقة: أفران قوس مغلقة مغلقة كبيرة ومتوسطة الكيلووات 12500-63،000 ، أفران السيليكون الصناعية
المزايا: قوة هيكلية عالية، تأثير تبريد موحد، ضيق الهواء ممتازة، انخفاض معدل تسرب غازات الدخان، حياة خدمة طويلة متزامنة مع جسم الفرن
التطبيق: ورشات صهارة ذات معايير بيئية عالية مع استرداد غازات الدخان

2.2 غطاء الفرن المبرد بالماء في خزان الصندوق (نموذج الفرن الصغير الخفيف)

الهيكل: خزان مياه التبريد المغلق المطاوئ بألواح فولاذية مع متاهة مستقلة تدور قنوات المياه داخل كل جسم خزان
أفران متطابقة: 6,300 ¥ 16,500kVA أفران سبيكة حديدية صغيرة ومتوسطة ، كربيد الكالسيوم
المزايا: تكلفة تصنيع منخفضة، خفيفة الوزن، سهلة التفكيك والإصلاح في الموقع، تحويل مرن للأفران القديمة
التطبيق: أفران كهربائية مفتوحة وشبه مغلقة ذات سعة صغيرة مع حرارة منخفضة

2.3 غطاء فرن ذكي متكامل يتم تبريده بالماء (نوع مغلق بالكامل)

تكوين الترقية: مستشعر مراقبة درجة الحرارة المدمج ، واجهة إنذار تدفق المياه ، صمام تخفيف الضغط التلقائي ، فتحة التنظيف من الغبار ، فتحات احتياطية لجمع العينات وقياس درجة الحرارة
المرافق الداعمة: المجموعة المقابلة لدخول المياه / إخراج المياه ، خزان توسيع إزالة الحرارة ، وسادة الأسبستوس عالية درجة الحرارة
أفران متطابقة: أفران مغلقة كاملة ضخمة 33000-63000kVA ، خطوط إنتاج الذكية غير المأهولة
المزايا: مراقبة درجة حرارة مياه التبريد وتدفقها في الوقت الحقيقي ، إنذار التسخين التلقائي ، جمع الدخان الكامل ، انبعاثات منخفضة للغاية

3الهيكل الأساسي ومبدأ العمل

تتكون مجموعة غطاء الفرن المبرد بالماء الكاملة من 5 أجزاء رئيسية: جسم وحدة التبريد، قناة المياه الدائرة، طبقة حماية مقاومة للنار،حفر العملية المحجوزة ونظام التوزيع المياه والصرف الصحي.

الهيكل الرئيسي للوحدة المبردة بالماء

تبني مقلاة فولاذ خاص مع توصيل حرارة ممتاز ومقاومة الضغط؛ تصميم وحدات منقسمة لسهولة النقل،تثبيت واستبدال محلي للأجزاء المتضررة دون تفكيك شامل.
قناة المياه الدائرة المغلقة

تصميم قناة التدفق المنفصلة المستقلة يمنع ارتفاع درجة حرارة المياه الميتة المحلية؛ يدور مياه التبريد باستمرار في الداخل لإزالة الحرارة المشعة الضخمة من غرفة الفرن ،استقرار درجة حرارة سطح غطاء الفرن ضمن النطاق الآمن.
طبقة الغطاء المقاومة للاستعمال

مسامير المرساة + هيكل غطاء مركب قابلة للطحن يعزل التنظيف المباشر من الدخان عالية درجة الحرارة والغبار المنصهر، يمنع حرق أكسدة صفيحة الصلب،يقلل من فقدان الحرارة ويمدد دورة الخدمة.
ثقوب العملية متعددة الوظائف المحجوزة

فتحات اختراق الكترود المحددة مسبقاً، فتحات التغذية، فتحات إخراج الدخان، فتحات تخفيف الضغط، فتحات الإصلاح، فتحات قياس درجة الحرارة واختبار العينات وفقًا لتخطيط الفرن.تلبية جميع متطلبات عملية الصهر المستمر.
النظام المزدوج لدخول المياه ومخرجها

مجهزة برأس توزيع المياه المدمج، ومطابقة مع أجهزة مراقبة التدفق وحماية الإفراط.جميع أنابيب الاتصال تتبنى شرائح ختم مقاومة لدرجات الحرارة العالية لمنع تسرب المياه في المفاصل.

4مزايا المنتج الأساسية

4.1 عمر خدمة طويل جداً، خفض تكاليف الصيانة عند إيقاف العمل

التبريد بالماء القسري يمنع الإرهاق في درجات الحرارة العالية ومشاكل القشرة المقاومة للنار في قمم الفرن التقليدية ؛ عمر الخدمة يطابق دورة الفرن بأكملها ،القضاء على إيقاف التشغيل المتكرر لإصلاح أعلى الفرن واستبدال الأجهزة الصلبة، مما يقلل إلى حد كبير من خسارة وقت التوقف وتكلفة الاستهلاك المقاوم للنيران.

4.2 أداء إغلاق جيد، توفير الطاقة وحماية البيئة

الالتصاق الوحدوي مع وسائد الختم المقاومة لدرجات الحرارة العالية يدرك الختم الكامل للفناء ، ويجمع بشكل فعال غازات الدخان عالية التركيز من ثاني أكسيد الكربون لتوليد الطاقة المعاد تدويرها ،تحسين استخدام الموارد؛ يقلل من تدفق الدخان والغبار، وتلبية معايير حماية البيئة ذات الانبعاثات المنخفضة للغاية.

4.3 حماية شاملة لمعدات الفرن العلوي

درجة حرارة سطحية منخفضة من كتل غطاء الفرن الإشعاع الحراري العالي، حماية فعالة حاملات الأقطاب الكهربائية، شبكة قصيرة الكابلات المبردة بالماء،أنابيب التغذية وغيرها من المعدات الأساسية العليا من الشيخوخة في درجات الحرارة العالية والإرهاق، خفض تكرار استبدال قطع الغيار.

4.4 حالة فرن مستقرة وذوبان متوازن

العزل الحراري الفعال يقلل من خسارة الحرارة في الفرن ، ويستقر حرارة الفرن الداخلية ، ويضبط تفاعل الذوبان ،يقلل من التقلبات في تكوين منتج السبائك ويحسن من معدل تأهيل المنتج النهائي.

4.5 تصميم وحدات، وسهولة التثبيت والترميم

هيكل الوحدة المنقسمة مريحة لنقل الحاويات والرفع في الموقع ؛ حجم مخصص ،يمكن تصميم تخطيط الثقب وتدفق التبريد لكل من دعم الفرن الجديد وإعادة بناء الفرن القديم لتوفير الطاقة، لا يتطلب تعديل مدني واسع النطاق.

4.6 التشغيل الآمن مع حماية متعددة

وحدة مراقبة درجة الحرارة وتدفق المياه في الوقت الفعلي اختيارية ، إنذار تلقائي عند حدوث نقص في المياه أو ارتفاع درجة الحرارة ؛ فتحات إزالة الضغط المدمجة تمنع انفجار زيادة الضغط في غرفة الفرن,تحسين كبير لسلامة تشغيل ورشة العمل بشكل عام.

5الصناعات المطبقة ومجموعة طاقة الفرن

صهر السبائك الحديدية: أفران القوس الغارقة للسيليكون الحديدي، السيليكومانغنيز، الفيرونيكل، الفيروكروم، الفيروفاناديم
الصهر الكيميائي: أفران صهر السيليكون الصناعي، كربيد الكالسيوم، الفوسفور الأصفر
المعادن غير الحديدية: الخامات النحاسية، رماد الألومنيوم، الأفران الكهربائية المغلقة لتحسين الرصاص والزنك
تغطية القدرة: 6,300kVA، 12,500kVA، 16,500kVA، 25,000kVA، 33,000kVA، 45,000kVA، 63,000kVA أفران المعادن المحددة بالكامل

6إعدادات الدعم الاختيارية

نظام إنذار المراقبة عبر الإنترنت لدرجة حرارة المياه وتدفقها في الوقت الحقيقي
غطاء مقاوم لدرجات الحرارة العالية
مجموعة صمامات الأمان التلقائية لتخفيف الضغط
المجموعة المتكاملة لإمدادات المياه وتصريفها مع المرشح
فتحة إصلاح ضد الغبار وباب أخذ العينات سريع الانفتاح
أدوات الختم الكاملة عالية درجة الحرارة وملحقات رفع

7ضمان خدمة دورة الحياة الكاملة

تصميم غير قياسي مخصص: تحسين تقسيم الوحدة وتخطيط الثقوب وتدفق مياه التبريد وفقًا لقطر الفرن وتخطيط الإلكترود وحمل الحرارة
المسح الفني في الموقع: المهندسين المهنية توفر الفرن أعلى تطابق الحل الشامل
فحص مصنع صارم: اختبار تسرب الضغط الهيدروليكي، اختبار محاكاة الحمل الحراري واكتشاف عيوب اللحام قبل التسليم
دعم ما بعد البيع: ضمان الوحدة بأكملها، وتوفير وحدات الغيار على المدى الطويل، والتوجيه الفني عن بعد وخدمة التثبيت في الموقع على مستوى البلاد
