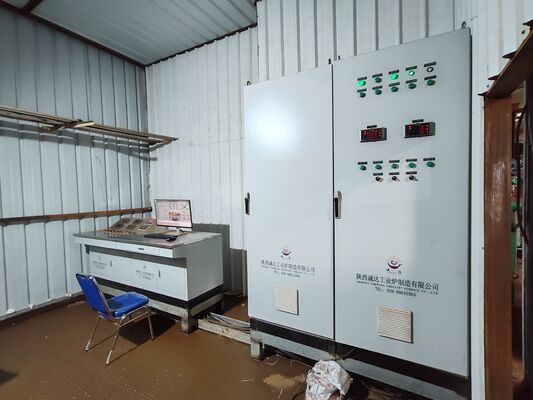

معدات توزيع الطاقة المخصصة الجديدة صندوق لوحة التحكم الكهربائية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض بناءً على قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | 2 أشهر |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | لوحة توزيع الطاقة المخصصة,غلاف لوحة التحكم الكهربائية,صندوق توزيع الطاقة مع الضمان,electric control panel enclosure,power distribution box with warranty |
||
|---|---|---|---|
منتوج وصف
خزانة التحكم في الفرن لفرن القوس الكهربائي (EAF) / فرن تكرير القضبان (LRF)
...خزانة تحكم الفرنهو "العقل" من فرن القوس الكهربائي ونظم فرن التكرير المكعب، والتكاملالتحكم في الطاقة، تنظيم العمليات، حماية السلامة، ومراقبة البياناتتسمح بتحكم دقيق في عمليات الصهر (على سبيل المثال، رفع الأقطاب الكهربائية، ضرب قوس، ضبط الطاقة) وضمان التشغيل المستقر والآمن والفعال لمعدات الفرن.تم تصميم الخزانة للبيئات الصناعية القاسية (درجة حرارة عالية، الغبار، الاهتزاز) مع موثوقية عالية وأداء مكافحة التداخل.
المهام الأساسية
-
تحكم الطاقة والإلكترود
- القانون المتعلق بضرب القوس: يتحكم تلقائيًا في رفع / خفض الأقطاب الكهربائية عن طريق أنظمة الخدمة أو الهيدروليكية لتحقيق الاستقرار في طول القوس ، وتجنب الارتباط أو كسر الأقطاب الكهربائية ،والحفاظ على أقصى قدر من الجهد/التيار لإنقاذ الطاقة في الصهر.
- ضبط الطاقة: يتناسب مع قدرة الفرن ومراحل الصهر (الذوبان والتكرير والنقر) لضبط الطاقة المدخلة ، لتحقيق قوة ثابتة أو تحكم تيار ثابت.
- التحكم في توازن المراحل: يوازن التيار ثلاثي المراحل لتقليل تأثير الشبكة وتحسين عامل الطاقة.
-
مراقبة العمليات والأتمتة
- جمع البيانات في الوقت الحقيقي: يراقب المعلمات الرئيسية (تيار الكهرباء / الجهد ، درجة حرارة الفرن ، تدفق المياه التبريدية / الضغط ، تكوين الغاز) ويعرضها على شاشة HMI باللمس.
- التحكم المنطقي القابل للبرمجة (PLC): يدعم برمجة عملية الصهر المخصصة (على سبيل المثال ، الشحن التلقائي ، الحفاظ على درجة الحرارة ، تسلسل النقر) للحد من أخطاء التشغيل اليدوي.
- تخزين البيانات وتتبعها: سجل بيانات عملية الصهر (مدة، استهلاك الطاقة، منحنى درجة الحرارة) لتحليل الإنتاج وتتبع الجودة.
-
حماية السلامة والإنذار
- الحماية من الإفراط في الحمل / الدوائر القصيرة: يقوم بتشغيل حماية إيقاف التشغيل عند تجاوز التيار القياسي أو حدوث اتصال قصير ، مما يمنع تلف كابلات الطاقة ومكونات الفرن.
- الحماية من أخطاء نظام التبريد: تنبيهات وإغلاق النظام إذا كان ضغط مياه التبريد منخفضًا جدًا أو تدفق غير كاف أو درجة الحرارة مرتفعة جدًا (حاسمة للمكونات المبردة بالماء مثل الكابلات وغطاء الفرن).
- حماية الحد الأقصى لموقع الإلكترود: يمنع رفع الكهرباء أو خفضها بشكل مفرط لتجنب الاصطدام الميكانيكي.
- وظيفة وقف الطوارئ: مزودة بأزرار توقف الطوارئ المحلية والبعيدة لإيقاف التشغيل الفوري في حالة الحوادث.
-
التواصل والتكامل
- دعممودبوس، بروفيبوس، إيثيرنثبروتوكولات للاتصال بأنظمة MES/ERP المصنعة، وتحقيق المراقبة عن بعد والإدارة المركزية.
- واجهات مع المعدات المساعدة (أنظمة إزالة الغبار، وحدات معالجة المياه، منظمات الأقطاب الكهربائية) للعمل المنسق.
التصميم الهيكلي
| مكون | المواد والمواصفات |
|---|---|
| مجلس الوزراء | صفيحة فولاذية مطاطية باردة (سمكها 2.0 × 2.5 ملم) مع الرش الكهربائي؛ تصنيف الحماية IP54 (عازم على الغبار، عازم على الرذاذ) لبيئات ورشة العمل. |
| وحدة التحكم الأساسية | PLC (على سبيل المثال، Siemens S7-1500، Allen-Bradley CompactLogix) + شاشة لمسة HMI (10 ′′ 15 بوصة الصناعية) ؛ مقاومة لدرجات الحرارة العالية، شاشة مضادة للوهج. |
| مكونات الطاقة | مكافئات التيار المتردد، مفكّرات الدوائر، محولات التردد، محولات الجهد/التيار؛ تم اختيارها لظروف عمل EAF عالية التيار، عالية الجهد (جهد مشهود 380V/660V،التيار الاسمي يصل إلى 6300A). |
| مكونات التحكم | وحدات الإرسال، محركات الحركة، وحدة تحكم الصمام النسبية (لتعديل الأقطاب الكهربائية الهيدروليكية) ؛ مكبرات العزل لتعزيز القدرة على مكافحة التداخل. |
| نظام التبريد | مروحة التدفق المحوري المدمجة أو وحدات تكييف الهواء (منطقة التحكم في درجة الحرارة: 540 درجة مئوية) لضمان التشغيل المستقر للمكونات الكهربائية في ورش العمل عالية درجة الحرارة. |
| الأسلاك والمخطط | أقسام منفصلة للكابلات الكهربائية والتحكمية ؛ شريط الحافز النحاسي للدوائر عالية التيار ؛ قنوات الكابلات المقاومة للنار لتلبية معايير السلامة (IEC 60204). |
المعلمات التقنية
| الفئة | المعلم | المواصفات |
|---|---|---|
| المعلمات الكهربائية | الجهد القياسي | 380 فولت AC (3-phase 50Hz) / 660 فولت AC (يمكن تخصيصها لـ EAF الكبير) |
| فولتاج التحكم | 24 فولت متزامن (مصدر طاقة ثابت لـ PLC/HMI) | |
| التيار المسموح به | 100A6300A (قدرة الفرن: 100 800A ل 10 30 طن EAF ؛ 1000 6300A ل 50 150 طن EAF) | |
| تعديل عامل الطاقة | 0.85 ٠.٩٥ (من خلال وحدة تعويض الطاقة التفاعلية) | |
| أداء التحكم | دقة تحديد موقع الإلكترود | ± 5mm (نظام التحكم بالخدمة) |
| نطاق تنظيم الجهد القوس | 50 ∼ 300 فولت (يمكن ضبطها وفقًا لقطر الأقطاب) | |
| وقت الاستجابة | ≤ 100ms (لجهاز التحكم في رفع/خفض الأقطاب الكهربائية) | |
| التكيف مع البيئة | درجة حرارة العمل | -20°C إلى +55°C |
| الرطوبة النسبية | ≤ 90% (غير مكثفة) | |
| مقاومة الاهتزاز | ≤5 هرتز، وامتداد ≤0.15 ملم (يتوافق مع معيار IEC 60068-2-6) | |
| تصنيف الحماية | IP54 (جسم الخزانة) ؛ IP65 (الأزرار / أجهزة الاستشعار الخارجية) | |
| السلامة والموثوقية | مقاومة العزل | ≥100MΩ (اختبار 500V DC) |
| قوة الكهرباء المضادة | 2000 فولت AC (1 دقيقة، لا وجود لتعطيل) | |
| متوسط الوقت بين الفشل (MTBF) | ≥20000 ساعة | |
| واجهات الاتصال | واجهات قياسية | RS485، إيثيرنث، USB |
| البروتوكولات المدعومة | MODBUS RTU/TCP، PROFIBUS DP، OPC UA |
مزايا التطبيق
- التشغيل الذكي: شاشة لمسة HMI مع منحنيات الصهر المرئية تمكن من بدء / وقف العمليات بمفتاح واحد ، مما يقلل من عتبة تدريب المشغل.
- تحسين كفاءة استخدام الطاقة: التحكم الديناميكي في معايير الأقطاب الكهربائية يقلل من استهلاك الطاقة بنسبة 815٪ مقارنة بالتحكم اليدوي ، ويقصر دورات الصهر بنسبة 1020٪.
- مكافحة التدخل القوية: مصدر الطاقة المعزول وتصميم الأسلاك المحمية مقاومة فعالة للتداخل الكهرومغناطيسي من قوسات التيار العالي، وضمان التشغيل المستقر في البيئات الصناعية القاسية.
- صيانة سهلة: تصميم المكونات المدمجة يسمح باستبدال الأجزاء المعيبة بسرعة؛ وظيفة التشخيص الذاتي تحدد الأخطاء في الوقت الحقيقي، مما يقلل من وقت التوقف عن الصيانة.
