إطار فرن الميل Rocker - المعدات والمعلمات التقنية مقدمة
1نظرة عامة على المعدات
الإطار المتأرجح للفرن المنحني ، المعروف أيضًا باسم الإطار المنحني من نوع الصندوق المنحني ، هو أساس معدات تحمل الحمل والانحناء لأفران القوس الغارقة في السبائك الحديدية ، وأفران القوس الكهربائية المتواصلة ،أفران التكرير، أفران الفوسفور الصفراء، أفران صهر السيليكومانغنيز / فيرروفاناديوم.الوحدة الكاملة تحمل الوزن الكامل لجسم الفرن، وتتعاون مع الأسطوانات الهيدروليكية لإكمال إجراءات الانحناء للنقر ، وتفريغ الحصى ، والهز بالذوبان الساخن ، وتفريغ الحصى.يتم تطبيقه على نطاق واسع في صناعات الصهر الحديدية والمعادن غير الحديدية.
المهام الأساسية
- محمل كامل الوزن: يدعم جميع الأحمال بما في ذلك غلاف الفرن ، والغلاف ، والنظام الموصل وأجهزة تبريد المياه.
- الانحناء القابل للسيطرة: المحرك الهيدروليكي ينحني الفرن إلى الأمام والخلف لتفريغ المعدن المنصهر والقمامة.
- تأمين الوقوف الذاتي: سطح الدعم المنحني يحد من الموقف بعد إعادة التثبيت لمنع تقلب الفرن في حالة فشل هيدروليكي.
- عازلة صلبة: الهيكل المطاوئ الصندوق الصفيح الثقيل يقاوم الاصطدام المتبادل والتشوه الحراري عالي درجة الحرارة أثناء الصهر.
2التكوين الهيكلي العام
2.1 الإطار الرئيسي للدراجة

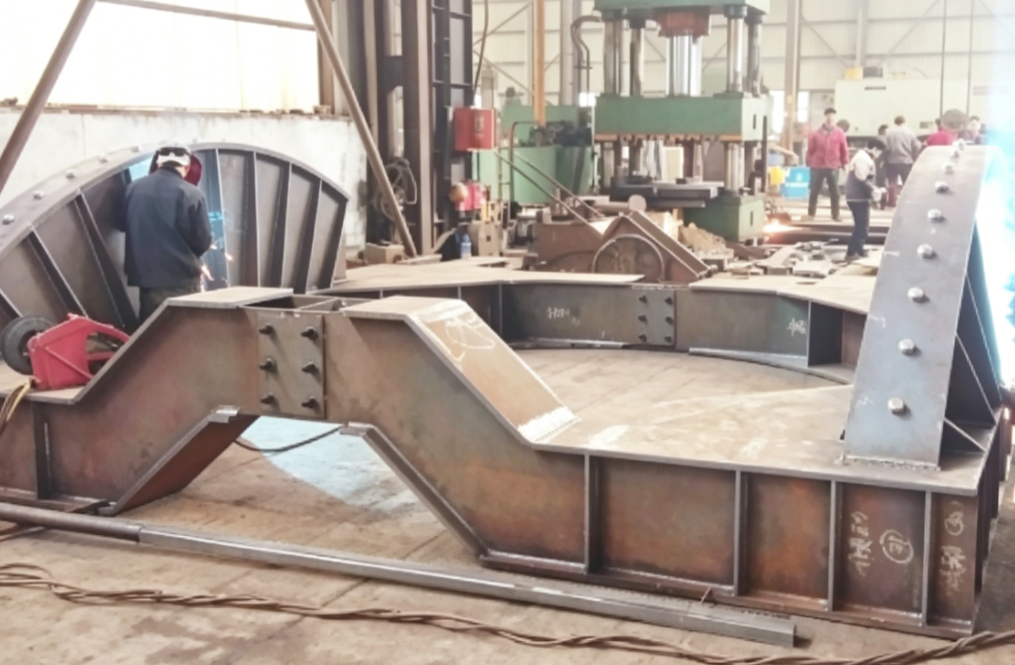

- شكل الهيكل: قاعدة منحنية متكاملة معصومة بالصندوق + لوحات دعم منحنية مزدوجة الجانب ،اللحام بالكامل مع Q355B الصلب ذو القوة العالية والصفائح السميكة من السبائك المنخفضة والقسامات الداخلية المعززةيمكن رؤية أجسام مربعات منقسمة وهياكل الاتصال المُعزّزة بالمسامير في الصورة.
- قوس الدعم المنحني: تتدحرج مسار القوس على كلا الجانبين على عجلات القاعدة لتقليل مقاومة الانحناء.
- تعزيز جانبي: لوحات اتصال عمودية سميكة وشرائح وحدات عالية القوة يتم تجميعها بواسطة المسامير للنقل المجزأ والتجميع في الموقع.
- القاعدة السفلية: قاعدة مربع مستطيلة متكاملة ، مثبتة بقوة على الأساس الخرساني عن طريق المسامير الراسخة المدمجة.
2.2 تطابق مكونات المحرك في النظام الكامل
- الأسطوانات الهيدروليكية المتميلة: دفعة متزامنة مزدوجة الأسطوانات ، إمدادات الزيت من محطة هيدروليكية عالية الضغط.
- مجموعة أدوات الدعم: أدوات ثابتة تحمل الحمل على أساس لتحمل إطار الدوار المنحني.
- آلية قفل الحد الميكانيكي: حماية مزدوجة للحد الميكانيكي الصلب والصمام الهيدروليكي للقفل الذاتي.
- مكيف الكشف عن الزاوية: ردود فعل زاوية الانحناء في الوقت الحقيقي لتنظيم سرعة PLC تلقائيًا.
- وحدات دعم الطوارئ: وحدات وقف ميكانيكية في وضع الصفر للقضاء على خطر الانقلاب تحت فقدان الضغط.
2.3 نوعان أساسيان من الهياكل
- (النموذج في الصورة، التيار الرئيسي لفرن القوس الغارق)يدور جسم الفرن على أدوات الدعم على طول القوس المتحرك ، مع تميل مستقر وتأثير منخفض ، مناسبة لأفران القوس الغارقة ذات السعة الكبيرة.
- الإطار المتحرك الثلاثي (خاصة للاستعمال في أجهزة التأرجح)هيكل مثلثية غريبة المحرك مدفوعة من قبل الحركات الغريبة، تستخدم لخلط المعادن الساخنة والتجانس، مع التركيز على التوحيد التحريك.
3المعلمات التقنية القياسية (المواصفات العامة حسب الطن)
3.1 المعايير الأساسية العامة
| المعلمات | المؤشر التقني القياسي |
|---|---|
| مادة الجسم الرئيسي | Q355B صفيحة فولاذ منخفضة اللاصقة عالية القوة لجسم الصندوق ، صفيحة قوس مكثفة إلى 40 ~ 80mm |
| عملية اللحام | لحام قوس غامر تلقائي منخفض بالكامل ، اختبار UT غير مدمر للحامدات |
| نوع المحرك الميل | هيدروليكية مزدوجة الأسطوانة محرك متزامن، نظام هيدروليكي ضغط العمل 16 ~ 31.5MPa |
| زاوية الانحناء القياسية | الجانب المنزلق: 0~25°، الجانب المزلق للخامات: 0~12°؛ الحد الأقصى لزاوية الانحناء 45° |
| سرعة الانحناء | سرعة مزدوجة: سرعة منخفضة 0.2~0.5°/s (مناهضة للرذاذ أثناء الضغط) ، سرعة عالية 1~1.5°/s (إعادة ضبط الفرن الفارغ) |
| دقة الموقع | ± 0.5 درجة ، زاوية ثابتة ثابتة متاحة |
| حماية السلامة | التأمين المزدوج لفولف الاختبار الهيدروليكي + الحد الصلب الميكانيكي ، القفل التلقائي عند انقطاع الطاقة |
| سعة الفرن المطبقة | أفران القوس المغمورة 3000kVA ~ 45000kVA ، أفران التكرير ، أفران صهر التيار المباشر |
| وحدة واحدة تحمل الوزن | قابلة للتخصيص من 30 إلى 600 طن |
| درجة حرارة البيئة | -20°C ~ 120°C، مقاوم لدرجة حرارة عالية من جسم الفرن |
3.2 معايير الاختيار حسب سعة الفرن
- إطار صغار غمر فرن القوس الدوار (3000 ~ 6300kVA)
- قدرة الحمل الإجمالية: ≤120t
- سمك لوحة القوس: 40 ملم
- مواصفات الأسطوانة: أسطوانات مزدوجة Φ160/110 بمسار 1200mm
- الأبعاد الكلية: L6.2m × W3.8m × H1.6m
- الإطار المتحرك لفرن القوس الغارق المتوسط الحجم (12500 ~ 25000kVA ، السوق السائدة)
- إجمالي قدرة الحمل: 200 ~ 380t
- سمك صفيحة القوس: 60mm، ضلع تعزيز طبقة مزدوجة داخل جسم الصندوق
- مواصفات الأسطوانة: أسطوانات متزامنة Φ200/140 بمسار 1600mm
- زاوية الانحناء القصوى 28 درجة، مجهزة بقاعدة دعم طوارئ مستقلة
- إطار راكير فرن القوس المغمور الكبير DC (30000 ~ 45000kVA)
- قدرة الحمل الإجمالية: 400 ~ 600t
- سمك لوحة القوس 80mm ، بنية ربط المسامير المقطعة (نوع الانقسام كما هو موضح في الصورة)
- محرك الموازنة المتزامن ذو أربع أسطوانات، متطابق مع محطة هيدروليكية ذات تدفق كبير
- مجهزة بشرائح الحماية الحرارية المبردة بالماء لمقاومة الإشعاعات عالية درجة الحرارة لفترة طويلة
4مزايا المعدات الأساسية
- هيكل مربع عالية الصلابة المقاومة للتشوهأضلاع القسمة الداخلية الكثيفة تشتت لحظة الانحناء الذوبان، وتجنب التشوه والشق تحت درجة حرارة عالية طويلة الأجل والحمل الثقيل. وزن أخف مقارنة مع أجزاء الصلب المصبوب الصلب،مناسبة للنقل والتفكيك.
- تصميم وحدات متجزئةالتقطيع المقطوع المقطوع كما هو مبين في الصورة ، يمكن تقسيم أجزاء كبيرة للنقل لحل مشاكل الشحن الزائدة في العرض والارتفاع ، والجميع بسرعة في الموقع.
- الانحناء المستقر منخفض التأثيرالاحتكاك المنحني في التدحرج بدلاً من العمود الدوار الصلب ، لا يوجد تعثر أثناء الانحناء ، وتقلبات صغيرة في مستوى السائل أثناء الضغط للحد من خسارة الرذاذ المعدني.
- حماية السلامة المتعددة الطبقاتاحتياطي مزدوج للكتل الهيدروليكية ذاتية الوقوف وميكانيكية، مما يمنع تقلب الفرن حتى في حالة انفجار الأنابيب الهيدروليكية أو قطع الطاقة.
- التوافق القوي مع الأتمتةمتطابقة مع نظام تحكم PLC ، تدعم أوضاع التشغيل عن بعد والمحلية ، والربط مع أنظمة تغذية الفرن الأمامية وإزالة الغبار.
5شروط العمل المطبقة في عمليات الصهر
- صناعة السبائك الحديدية: استهلاك وتفريغ الحطام من أفران القوس الغارقة للسيليكومانغنيز والفيرروكروم والفيرروفاناديوم والفيررومانغنيز والسيليكون.
- صهارة غير الحديدية: صهارة أفران الفوسفور الأصفر، أفران تكرير النحاس والنيكل وأفران الخث الساخن.
- صناعة الصلب القوس الكهربائي: تخزين الحصى وتصريف أفران التكرير الصغيرة وأفران صهر الخردة.
- المطابقة لودل نقل الساخن: الإطار المتحرك المتحرك يتعاون مع لودل لتحريك التجانس الحديد المنصهر ونقل المواد الساخنة.
6قائمة المعدات المساعدة المتطابقة
- محطة هيدروليكية عالية الضغط (مضخات مزدوجة ، واحدة للعمل وواحدة في حالة الاستعداد ، تبديد الحرارة بالهواء / الماء)
- أسطوانات هيدروليكية متزامنة + خرطومات عالية الضغط، وصلات مضادة للانفجار
- قاعدة عجلة تحمل الحمولة، مشبك مرساة مضمن مجموعة كاملة
- جهاز استشعار الزاوية، خزانة تحكم لوحة التحكم
- حواجز الحدود الميكانيكية، لوحات حماية العزل الحراري، نظام التشحيم
