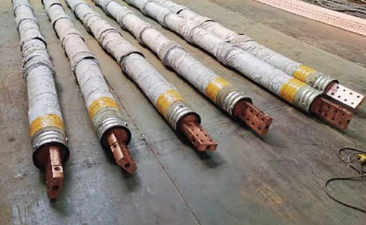

مقدمة عن منتج الكابلات المبردة بالماء

1. نظرة عامة على المنتج

2. تصنيف المنتجات وأنواعها

2.1 الكابل المطاطي المبرد بالماء (النوع القياسي التقليدي)

• الهيكل: موصل سلك نحاسي ناعم متعدد الخيوط، قناة مياه مطاطية عازلة داخلية، غلاف خارجي مطاطي مقاوم للتآكل، حواف من الفولاذ المقاوم للصدأ في كلا الطرفين
• فرن المطابقة: أفران القوس المغمور المتوسطة والصغيرة 6300-25000 كيلو فولت أمبير
• المزايا: مرونة جيدة، سهولة الانحناء والتخطيط، تكلفة شاملة منخفضة، عملية ناضجة، صيانة واستبدال مريحين
• التطبيق: اتصال شبكي قصير للفرن بين مشابك القطب وقضيب التوصيل

2.2 كابل الأنابيب المموجة المصنوعة من الفولاذ المقاوم للصدأ والمبرد بالماء (نوع التيار العالي للخدمة الشاقة)

• الهيكل: موصل مجدول نحاسي عالي التوصيل وخالي من الأكسجين، أنبوب مياه تبريد مموج من الفولاذ المقاوم للصدأ، طبقة عازلة مقاومة لدرجة الحرارة العالية، درع معدني مضاد للتناثر
• فرن المطابقة: أفران كبيرة مغلقة 33000-63000 كيلو فولت أمبير وما فوق
• المزايا: مقاومة درجات الحرارة العالية، مقاومة الرذاذ المنصهر، مقاومة الضغط القوية، عمر خدمة طويل، مناسبة للبيئة الأمامية القاسية للفرن ذو درجة الحرارة العالية، ارتفاع درجة الحرارة المنخفضة للغاية تحت تيار كبير جدًا
• التطبيق: السيليكون الصناعي عالي السعة، السبائك الحديدية، شبكة الفرن الكهربائي المغلقة بالفوسفور الأصفر

2.3 كابل مرن فائق النعومة ومبرد بالماء (نموذج خاص متحرك للقطب الكهربائي)

• الهيكل: سلك نحاسي فائق النعومة خالٍ من الأكسجين، ضفائر كثيفة، مسار مياه تبريد متعدد القنوات، غمد مطاطي مضاد للشيخوخة متعدد الطبقات
• المزايا: مرونة فائقة، شوط انحناء كبير، عدم الكسر بعد رفع/خفض الأقطاب الكهربائية بشكل متكرر، تأثير تبريد مستقر
• التطبيق: اتصال مباشر بين حامل القطب الكهربائي وقضيب التوصيل الشبكي القصير حيث تتحرك الأقطاب الكهربائية بشكل متكرر

3. الهيكل الأساسي ومبدأ العمل

1. موصل النحاس مضفر موصل


   مصنوع من سلك نحاسي عالي النقاء وخالي من الأكسجين مع موصلية عالية، هيكل مجدول كثيف يضمن مرونة ممتازة وقدرة حمل تيار كبيرة، مما يقلل بشكل فعال من مقاومة التلامس.
2. تعميم قناة مياه التبريد


   يتدفق ماء التبريد عبر خط الأنابيب الداخلي في دورة مغلقة، ويمتص باستمرار الحرارة الناتجة عن الموصل النحاسي أثناء نقل الطاقة، مما يحافظ على تشغيل الكابل عند درجة حرارة منخفضة.
3. سترة عازلة وواقية متعددة الطبقات


   مقاومة لدرجات الحرارة العالية، ومقاومة للشيخوخة، وطبقة خارجية مموجة من المطاط/الفولاذ المقاوم للصدأ، وعزل إشعاع درجة الحرارة العالية، ورذاذ الحديد المنصهر والتآكل الميكانيكي، وتجنب مخاطر الدائرة القصيرة والتسرب.
4. شفة طرفية ملحومة متكاملة


   يعتمد كلا الطرفين هيكل شفة النحاس المتكامل، واللحام السلس مع جديلة النحاس، وتوزيع التيار الموحد، ومقاومة الاتصال الصغيرة، ومجهز بواجهات مدخل ومخرج المياه للاتصال السريع لخط أنابيب المياه المتداول.

4. مزايا المنتج الرئيسية

4.1 انخفاض استهلاك الطاقة وتوفير الطاقة

4.2 السلامة العالية وعمر الخدمة الطويل

4.3 مرونة ممتازة وتخطيط مناسب

4.4 نقل التيار المستقر والذوبان الموحد

4.5 المطابقة المخصصة والقدرة على التكيف القوية

5. الأفران والصناعات المطبقة

• صهر السبائك الحديدية: الفيروسيليكون، السيليكون المنغنيز، الحديد والنيكل، الفيروكروم، أفران القوس المغمور بالفيروفاناديوم
• الصهر الكيميائي: أفران صهر السيليكون الصناعي، كربيد الكالسيوم، الفوسفور الأصفر
• المعادن غير الحديدية: خبث النحاس، ورماد الألومنيوم، والأفران الكهربائية لتكرير الرصاص والزنك
• نطاق السعة: الأفران الكهربائية ذات السلسلة الكاملة من 6300 كيلو فولت أمبير إلى 63000 كيلو فولت أمبير

6. تكوينات المطابقة الاختيارية

1. درع خارجي من الفولاذ المقاوم للصدأ مضاد للرذاذ بدرجة حرارة عالية
2. مجموعة وصلات أنابيب المياه سريعة التوصيل
3. كم حماية عازلة لقضيب الشبكة القصير
4. شفة مقاومة للتآكل لتليين دوران الماء
5. مجموعات كاملة من تجهيزات أنابيب تداول المياه الداعمة

7. دعم خدمة الدورة الكاملة

1. تصميم مخصص غير قياسي: حساب المقطع العرضي للكابل وطوله وفقًا لتيار محول الفرن والتخطيط في الموقع
2. المسح الفني في الموقع: يقدم المهندسون المحترفون اقتراحات قصيرة لتحسين تخطيط الشبكة
3. فحص صارم للمصنع: إجراء اختبار الحمل الحالي واختبار تسرب ضغط المياه وكشف المقاومة قبل التسليم
4. ضمان ما بعد البيع: ضمان كامل للكابل، وتوريد طويل الأمد للمحطات الطرفية والملحقات المطابقة، والتوجيه الفني عن بعد
