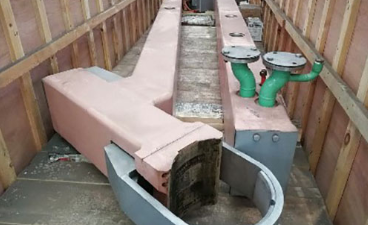

ذراع متقاطع موصل

1. نظرة عامة على المنتج

2. تصنيف المنتج الرئيسي

2.1 الذراع المتقاطعة الموصلة المصنوعة من النحاس والفولاذ والمبردة بالماء (النموذج القياسي المتميز)

• المواد: لوحة مركبة من النحاس الخالي من الأكسجين عالي التوصيل + فولاذ كربوني عالي القوة، لحام صندوق مجوف متكامل، قناة مياه تبريد مدمجة مزدوجة الطبقة
• أفران المطابقة: 16,500-63,000 كيلو فولت أمبير، أفران القوس المغمور المغلقة المتوسطة والكبيرة، وأفران السيليكون الصناعية، وأفران السبائك الحديدية
• المزايا الأساسية: مقاومة منخفضة للغاية، قدرة حمل تيار ممتازة، صلابة هيكلية قوية، اهتزاز صغير أثناء رفع القطب الكهربائي؛ تبريد داخلي موحد للمياه، درجة حرارة سطحية منخفضة، عمر خدمة طويل متزامن مع جسم الفرن
• التطبيق: أفران مغلقة بالكامل ذات طاقة عالية والتيار العالي مع متطلبات صارمة لتوفير الطاقة وحماية البيئة

2.2 الذراع المتقاطعة المصنوعة من الألومنيوم والفولاذ (نموذج خفيف الوزن وفعال من حيث التكلفة)

• المواد: لوح فولاذي مطلي بالألومنيوم موصل عالي النقاء، هيكل مجوف خفيف الوزن ومبرد بالماء
• أفران المطابقة: 6,300 - 25,000 كيلو فولت أمبير، أفران كربيد الكالسيوم الصغيرة والمتوسطة، وأفران السيليكون والمنغنيز، والنيكل الحديدي
• المزايا الأساسية: وزن ذاتي خفيف، حمولة رفع صغيرة للنظام الهيدروليكي للقطب الكهربائي، تكلفة تصنيع منخفضة، سهولة النقل والتركيب
• التطبيق: أفران كهربائية صغيرة ومتوسطة السعة مفتوحة وشبه مغلقة مع حمل حراري معتدل

2.3 الذراع المتقاطعة الموصلة المتكاملة ذات الشبكة القصيرة (النموذج الذكي المتطور)

• تكوين مطور: لوحة قاعدة نحاسية موصلة خلفية متكاملة، مستشعر مدمج للكشف عن درجة الحرارة وتدفق المياه، شفة توصيل معزولة عالية القوة، واجهة حامل قطب كهربائي سريع التغيير
• أفران المطابقة: 33.000 - 63.000 كيلو فولت أمبير أفران صهر ذكية بدون طيار كبيرة جدًا
• المزايا الأساسية: تخطيط عام مبسط للشبكة القصيرة، ومفاصل توصيل أقل، ومقاومة اتصال أقل؛ مراقبة حالة التبريد في الوقت الحقيقي، والتنبيه التلقائي لدرجة الحرارة الزائدة، والصيانة المريحة عبر الإنترنت

3. الهيكل الأساسي ومبدأ العمل

1. جسم ذراع موصل مركب


   يعتمد لوحة مركبة مزدوجة الطبقة من النحاس/الألومنيوم والفولاذ. تقوم طبقة النحاس/الألومنيوم بتوصيل تيار كبير، بينما توفر الطبقة الفولاذية قوة تحمل ميكانيكية. يعمل هيكل الصندوق المستطيل المجوف على تحسين التوزيع الحالي وقمع تأثير الجلد.
2. قناة تبريد المياه المتداولة المغلقة


   تصميم مستقل لقناة مياه متاهة منفصلة يزيل ارتفاع درجة حرارة المياه الميتة المحلية. يدور ماء التبريد داخل جسم الذراع ليتخلص بشكل مستمر من حرارة الجول الناتجة عن التيار العالي، مما يحافظ على درجة حرارة سطح الذراع أقل من الحد الآمن، ويتجنب تقادم العزل والتشوه الحراري.
3. لوحة انتقالية موصلة خلفية


   لوحة نحاسية سميكة ملحومة بشكل متكامل، متصلة مباشرة بأطراف الكابلات المبردة بالماء، ومنطقة اتصال كبيرة، وتوزيع تيار موحد ومقاومة اتصال منخفضة للغاية.
4. نهاية اتصال المشبك الأمامي


   سطح تركيب مصنوع بآلة دقيقة متطابق مع حامل القطب الكهربائي، وهيكل قفل موثوق به، وقوة تثبيت ثابتة لمنع إزاحة القطب الكهربائي واهتزاز القوس.
5. قاعدة دعم معزولة


   تعمل الكتل العازلة المتكاملة المقاومة لدرجات الحرارة العالية على عزل الذراع المتقاطع المشحون عن عمود حامل الرفع الكهربائي، مما يقضي على مخاطر التسرب الكهربائي وقصر الدائرة الكهربائية لنظام الرفع بأكمله.

4. مزايا المنتج الأساسية

4.1 مقاومة منخفضة وتوفير كبير للطاقة

4.2 الصلابة الهيكلية العالية وحالة الصهر المستقرة

4.3 تبريد الماء المتكامل، عمر الخدمة الطويل

4.4 تخطيط مبسط للشبكة القصيرة، وتكلفة صيانة أقل

4.5 تصميم خفيف الوزن، حمولة رفع صغيرة

4.6 حماية متعددة الطبقات آمنة وموثوقة

5. نطاق الصناعات المطبقة وسعة الفرن

• صهر السبائك الحديدية: الفيروسيليكون، السيليكون المنغنيز، الحديد والنيكل، الفيروكروم، أفران القوس المغمور بالفيروفاناديوم
• الصهر الكيميائي: أفران صهر السيليكون الصناعي، كربيد الكالسيوم، الفوسفور الأصفر
• المعادن غير الحديدية: خبث النحاس، ورماد الألومنيوم، والأفران الكهربائية المغلقة لتكرير الرصاص والزنك
• تغطية السعة: 6,300 كيلو فولت أمبير، 12,500 كيلو فولت أمبير، 16,500 كيلو فولت أمبير، 25,000 كيلو فولت أمبير، 33,000 كيلو فولت أمبير، 45,000 كيلو فولت أمبير، 63,000 كيلو فولت أمبير، أفران معدنية كاملة المواصفات

6. تكوينات المطابقة الاختيارية

1. نظام إنذار لمراقبة درجة حرارة الماء وتدفقه عبر الإنترنت في الوقت الحقيقي
2. مجموعة دعم معزولة متكاملة عالية القوة
3. حامل قطب كهربائي متكامل سريع التحرير يربط شفة
4. غطاء واقٍ مضاد للتناثر ودرجات الحرارة العالية لسطح الذراع المتقاطع
5. مجموعة كاملة من وصلات ومرشحات خطوط أنابيب مياه التبريد المطابقة

7. ضمان خدمة دورة الحياة الكاملة

1. تصميم مخصص غير قياسي: تحسين طول الذراع المتقاطع وحجم القسم وتدفق مياه التبريد وتخطيط الواجهة وفقًا لتيار محول الفرن وقطر القطب الكهربائي ومساحة ورشة العمل
2. المسح الفني في الموقع: يقدم المهندسون المحترفون مخططًا شاملاً لتحسين مطابقة الشبكة القصيرة
3. فحص صارم للمصنع: اختبار تسرب الماء بالضغط الهيدروليكي، وكشف المقاومة، واختبار اهتزاز الحمل، وكشف عيوب اللحام قبل التسليم
4. دعم ما بعد البيع: ضمان للذراع بالكامل، وتوريد طويل الأجل للألواح المركبة، وكتل العزل وقطع الغيار الأخرى، والتركيب والصيانة في الموقع على مستوى الدولة
