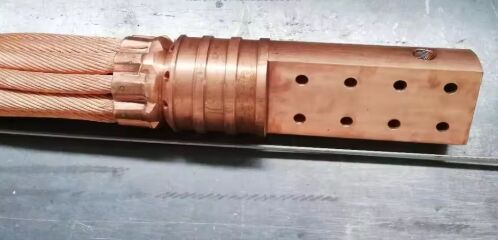

كابل الطاقة المبرد بالماء الصناعي لفرن القوس الكهربائي (EAF)
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض بناءً على قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهر واحد |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | كابل كهربائي صناعي مبرد بالماء,كابل طاقة EAF LRF,كابل فرن القوس الكهربائي مع الضمان,EAF LRF power cable,Electric arc furnace cable with warranty |
||
|---|---|---|---|
منتوج وصف
ما يلي مقدمة لها:
- الخصائص الرئيسية
- التوصيل العالي: يستخدم مواد خاصة وتصاميم هيكلية لتقليل مقاومة الكابلات، وبالتالي تحسين كفاءة نقل الطاقة.
- أداء التبريد الممتاز: وهي مجهزة بنظام تبريد مياه يمكن أن تبعد الحرارة الناجمة عن التيار بشكل فعال،منع الكابل من الإفراط في الحرارة وضمان عمله الطبيعي في بيئات ذات درجات حرارة عالية.
- مقاومة جيدة للتآكل والأكسدة: الأجزاء المعدنية للأسلاك عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو سبائك خاصة، والغلاف الخارجي مصنوع من مواد مقاومة لدرجات الحرارة العالية،والتي يمكنها الحفاظ على الأداء المستقر في البيئات القاسية.
- التصميم الهيكلي
- قائد: عادة ما تكون مصنوعة من مواد عالية التوصيل مثل الأسلاك النحاسية المحجوزة أو الأسلاك المزخرفة. الأسلاك النحاسية المحجوزة لديها مقاومة جيدة للتآكل.والأسلاك المزينة يمكن أن تقلل من تأثير الجلد، تحسين كفاءة نقل التيار، وملين ومرن، مع نصف قطر انحناء صغير.
- الغطاء الخارجي: مصنوع من أنبوب مطاطي اصطناعي مع طبقة قماشية مقوية ، والتي لها خصائص مقاومة الضغط العالي ، ومقاومة درجات الحرارة العالية ، وأداء ثني جيد.
- الكهرباء: عادة ما يتم معالجة الأقطاب الكهربائية من قضيب نحاس كامل ، ويتم إضفاء الطابع السلبي على السطح أو الحاوية لتحسين مقاومة التآكل والقيادة.غالبًا ما يتم تزويد نهاية الأقطاب الكهربائية بخاتم رفع لسهولة التثبيت في الموقع، والاتصال بين خرطوم والقطب الكهربائي يتم تثبيته بواسطة اثنين من مشابك الفولاذ المقاوم للصدأ لضمان الختم الموثوق به.
- متطلبات الأداء
- الأداء الكهربائي: يتطلب عادة ان يكون فولتاج انقطاع الأنابيب المطاطية الخارجية للأسلاك المبردة بالماء أقل من 2300 فولت.والارتفاع الحد الأقصى لدرجة حرارة السطح (بما في ذلك جزء الاتصال) لا يزيد عن 40K.
- الأداء الميكانيكي: على سبيل المثال ، فإن إجهاد الاختبار لمساحة مقطع عرضي اسمي 200 ملم مربع هو 15KN ، وعلى هذا الأساس ،قيمة إجهاد الاختبار تزداد بنسبة 5KN لكل زيادة 100mm2 في المساحة الشعبية الاسمية للكابل المبرد بالماء.
- أداء الختم: يجب أن تكون الأنبوب المطاطي في الغلاف الخارجي قادرة على تحمل ضغط المياه العاملة لا يقل عن 0.6MPa ، ويجب ألا يكون هناك تسرب من مياه التبريد في الواجهة مع الأقطاب الكهربائية.
- سيناريوهات التطبيق
- صناعة الصلب والمعادن غير الحديدية: يستخدم على نطاق واسع في معدات فرن القوس في صهر الصلب والمعادن غير الحديدية لنقل الطاقة الكهربائية عالية التيار.
- صناعة الصب: في عملية الصب ، يتم استخدامه في أفران القوس لتوفير الطاقة لذوبان المعادن.
- الصناعات الأخرى: يمكن استخدامه أيضاً في المناسبات التي تتطلب درجات حرارة عالية أو تآكل قوي أو بيئات عالية الجهد، مثل صناعة التحليل الكهربائي والمفاعلات الكيميائية.
-
المعلمات التقنية للكابل الكهربائي المبرد بالماء لفرن القوس الكهربائي
يتم تخصيص المعلمات التقنية للكابلات الكهربائية المبردة بالماء للأفران القوسية الكهربائية وفقًا لقدرة الفرن (على سبيل المثال ، 10t ، 30t ، 100t EAF) وتيار التشغيل.المعلمات التقنية القياسيةبالنسبة للنماذج المشتركة، إلى جانب مؤشرات الأداء الأساسية:1المعلمات الكهربائية الأساسية
المعلم المواصفات ملاحظات مساحة القسم العرضي الاسمية 150 ملم مربع ~ 3000 ملم مربع النماذج الشائعة: 400 ملم، 800 ملم، 1200 ملم، 2000 ملم مربع التيار المسموح به 1500 A ~ 15000 A علاقة إيجابية مع مساحة القسم العرضي ؛ على سبيل المثال ، يدعم كابل 800 مم2 5000 A من التيار المستمر الجهد القياسي 1000 فولت ~ 3000 فولت مناسبة لأنظمة إمدادات الطاقة EAF متوسطة الجهد فولتاج الكسر للغلاف الخارجي ≥ 2300 فولت (AC، 50Hz، 1min) غير مسموح بإنهاء أو إيقاف مقاومة العزل ≥ 50 MΩ مقاس عند 25 درجة مئوية، الرطوبة النسبية ≤ 85% ارتفاع درجة حرارة السطح ≤ 40 K بما في ذلك جسم الكابلات ومحطات الاتصال؛ درجة حرارة البيئة 25 درجة مئوية 2معايير نظام التبريد
المعلم المواصفات ملاحظات ضغط المياه 0.4 مبا ~ 0.8 مبا ضغط التشغيل الموصى به: 0.5 MPa معدل تدفق الماء 8 لتر/دقيقة ~ 50 لتر/دقيقة يعتمد على حجم الكابل؛ على سبيل المثال، يتطلب كابل 1200 ملم مربع ≥ 20 لتر/دقيقة جودة مياه التبريد التوصيل ≤ 50 μS/cm؛ pH 6.5 ~ 8.5 المياه غير المؤينة أو المياه الناعمة الموصى بها لمنع القشرة أداء الختم لا تسرب تحت 1.2 ضعف ضغط العمل مدة الاختبار: 30 دقيقة 3المعايير الميكانيكية
المعلم المواصفات ملاحظات قوة الشد 15 KN (200 mm2) ؛ 20 KN (300 mm2) ؛ 25 KN (400 mm2) زيادة 5 KN لكل 100 ملم مربع من التوسع نصف قطر الانحناء ≥ 3 × قطر الكابل الخارجي (الستاتيكي) ؛ ≥ 5 × قطر الكابل الخارجي (الديناميكي) يلبي متطلبات التثبيت في الموقع والانحناء المتكرر نطاق درجة حرارة العمل -20°C ~ +120°C التكيف مع بيئات ورشة عمل EAF عالية الحرارة حياة الخدمة ≥ 10000 ساعة في ظل ظروف العمل المسموح بها 4المعايير الهيكلية
مكون المواد والمواصفات قائد أسلاك نحاسية مزدوجة من النحاس (موصل ناعم من الفئة 5) الغطاء الخارجي مطاط الكلوروبرين (CR) أو إيثيلين بروبيلين ديين مونومير (EPDM) مع طبقة نسيج مقوية محطة الكترود قضبان النحاس الصلبة (نحاس T2) مع سطح مغلف بالقصدير؛ مجهزة بخاتم رفع مشبك الاتصال هيكل المقبضين المزدوج من الفولاذ المقاوم للصدأ 304 مدخل/مخرج المياه واجهة ذات خيوط G1/2" ~ G1"؛ متوافقة مع الاتصالات السريعة الصناعية 5. التطابق بين سعة الفرن المطبقة
نموذج الكابل (منطقة القطع العرضي) قدرة الـ EAF المعمول بها 400 ملم مربع ~ 800 ملم مربع 5t ~ 20t 1000 مم2 ~ 1600 مم2 30t ~ 60t 1800 mm2 ~ 3000 mm2 80t ~ 150t
