فرن القوس الكهربائي الغطاء المبرد بالماء مع نظام تبريد متقدم

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
مكان المنشأ شانشي، الصين
اسم العلامة التجارية Shaanxi Chengda
إصدار الشهادات ISO9001
رقم الموديل سقف الفرن المبرد بالماء
الحد الأدنى لكمية 1 مجموعة
الأسعار The price will be negotiated based on the technical requirements and supply scope of Party A
تفاصيل التغليف ناقش وفقًا للمتطلبات المحددة للطرف أ
وقت التسليم 2 أشهر
شروط الدفع خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على العرض أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة
تفاصيل المنتج
إبراز

سقف فرن القوس الكهربائي,فرن القوس الكهربائي السقف المبرد بالماء,نظام التبريد المتقدم السقف المبرد بالماء

,

Electric Arc Furnace Water Cooled Roof

,

Advanced Cooling System Water Cooled Roof
اترك رسالة
منتوج وصف

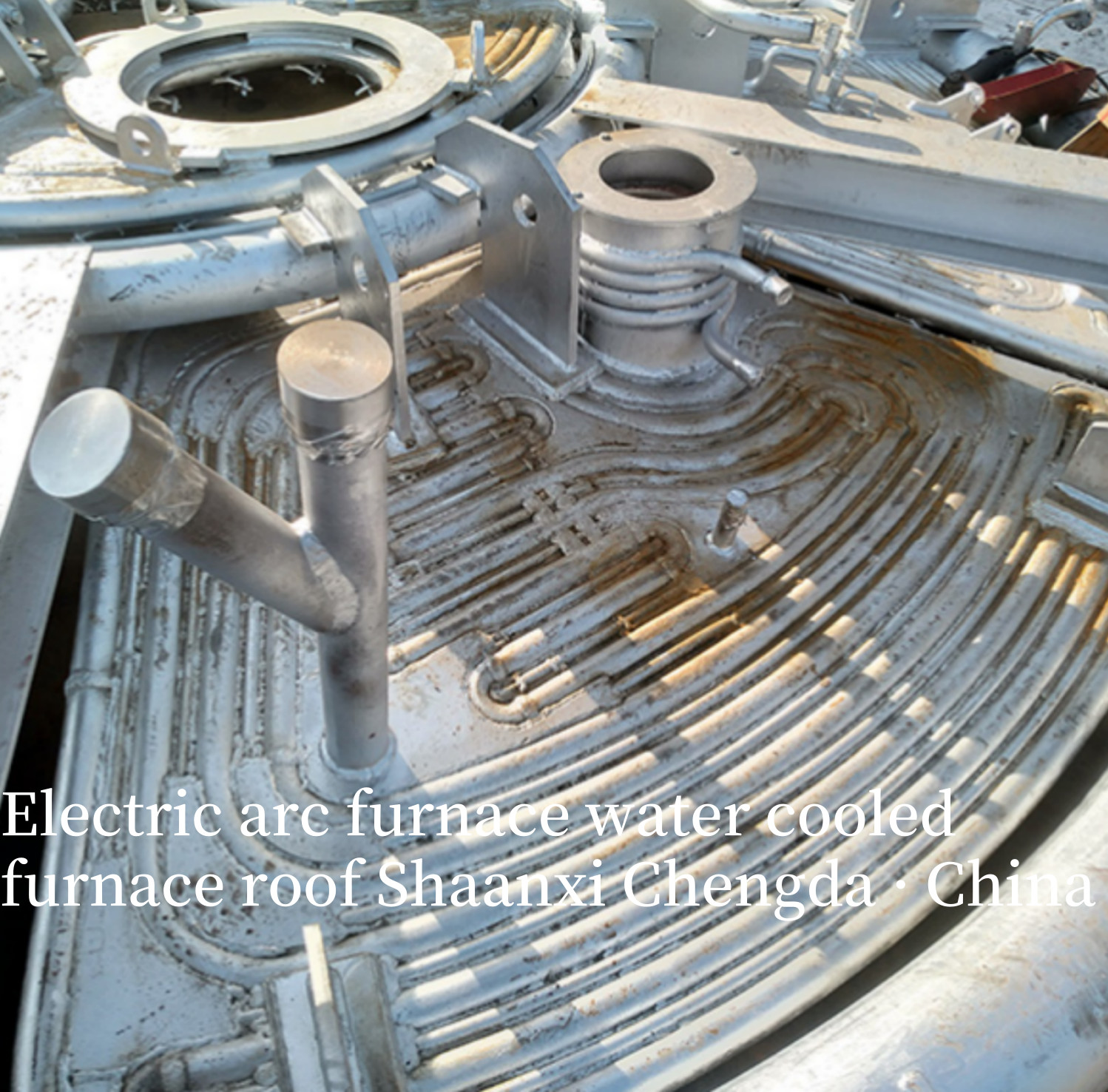

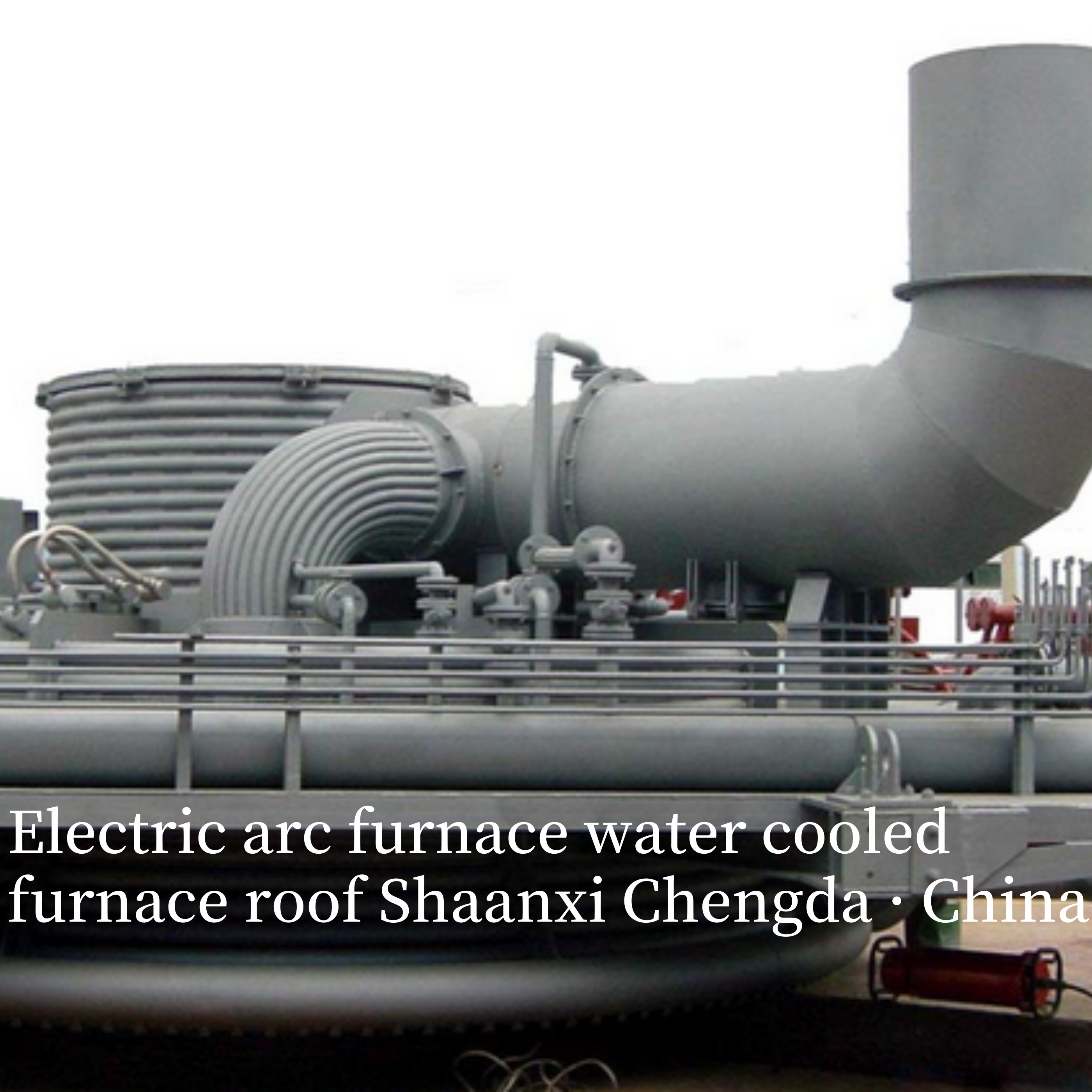

غطاء فرن القوس الكهربائي المبرد بالماء



غطاء فرن القوس الكهربائي المبرد بالماء

غطاء فرن القوس الكهربائي (EAF) المبرد بالماء هو عنصر حماية حرارية وتحكم في العمليات بالغ الأهمية لأفران القوس الكهربائي - وهي معدات تستخدم على نطاق واسع في صناعة الصلب، وتكرير السبائك الحديدية، وصهر المعادن غير الحديدية. يحل محل أغطية الطوب الحراري التقليدية بـهيكل دوران المياه المغلقلإغلاق الجزء العلوي من الفرن، وعزل إشعاع القوس عالي الحرارة، وإدارة غاز الفرن. يؤثر هذا المكون بشكل مباشر على كفاءة الطاقة والسلامة والأداء البيئي لـ EAF، مما يجعله ضروريًا لعمليات EAF الحديثة عالية الكفاءة.

1. الوظائف الأساسية ومبادئ العمل

الوظائف الأساسية

على عكس أغطية الأفران الصناعية العامة، تم تصميم غطاء EAF المبرد بالماء لتحمل الظروف القاسية (درجة حرارة القوس العالية، ورذاذ المعدن المنصهر، وغاز الفرن المسبب للتآكل)، مع أربع وظائف رئيسية:
  • الحماية من درجات الحرارة العالية: يقاوم التدفق المباشر من إشعاع القوس بدرجة حرارة 1600-2200 درجة مئوية ورذاذ الفولاذ/الخبث المنصهر، مما يمنع تشوه أو احتراق الغلاف الفولاذي لـ EAF وإطالة عمر خدمة جسم الفرن.
  • إحكام غاز الفرن واستعادته: بالنسبة لـ EAFs المغلقة الحديثة (مثل EAFs فائقة القدرة لصناعة الصلب)، فإنه يشكل مساحة محكمة الإغلاق مع جسم الفرن لجمع غاز الفرن الغني بأول أكسيد الكربون. يعاد استخدام هذا الغاز كوقود (لتقليل استهلاك الطاقة) أو تتم معالجته لتلبية معايير الانبعاثات، وتجنب تسرب الغازات السامة.
  • تقليل فقدان الحرارة: يقلل الهيكل المبرد بالماء من تبدد الحرارة العلوية - مقارنة بأغطية المواد المقاومة للحرارة التقليدية، فإنه يقلل من فقدان الحرارة بنسبة 35٪ -55٪، مما يحسن الكفاءة الحرارية لـ EAF ويقلل من استهلاك الكهرباء (عادةً بمقدار 30-60 كيلو واط ساعة/طن من الفولاذ).
  • المرونة التشغيلية: يدعم الفتح/الإغلاق المتكرر (لشحن الخردة، وتعديل القطب الكهربائي، والنقر) مع الحفاظ على الاستقرار الهيكلي، مما يقلل من وقت التوقف عن العمل للصيانة أو انتقالات العمليات.

مبدأ العمل

يعمل على مبدأنقل الحرارة المستمر عن طريق دوران مياه التبريد، مما يضمن بقاء الغطاء ضمن نطاق درجة حرارة آمنة (الجدار الخارجي ≤80 درجة مئوية) حتى في ظل ظروف الفرن القاسية:
  1. يتصل الهيكل الداخلي للغطاء (الألواح المجوفة أو الملفات المضمنة) بنظام تبريد مغلق خارجي (بما في ذلك مضخات المياه والمبادلات الحرارية وخزانات التمدد).
  2. يتم ضخ مياه التبريد منخفضة الحرارة (30-40 درجة مئوية، وعادة ما تكون منزوعة المعادن أو منزوعة المعادن لتجنب التحجيم) في القنوات الداخلية للغطاء.
  3. يتم امتصاص الحرارة العالية من الفرن (إشعاع القوس، وغاز الفرن الساخن) بواسطة الجدار الداخلي للغطاء ونقلها إلى مياه التبريد المتدفقة.
  4. تتدفق المياه الساخنة (50-60 درجة مئوية) خارج الغطاء، ويتم تبريدها بواسطة المبادلات الحرارية (أو أبراج التبريد)، ويتم إعادة تدويرها مرة أخرى إلى الغطاء - مما يشكل دورة تبديد حرارة مستمرة وفعالة من حيث الطاقة.

2. التصميم الهيكلي واختيار المواد

يتميز غطاء EAF المبرد بالماء بتصميم معياري عالي القوة، مع اختيار المواد لتحقيق التوازن بين مقاومة الحرارة ومقاومة التآكل والاستقرار الميكانيكي.
المكون الهيكلي الوظيفة المواد النموذجية اعتبارات التصميم
إطار جسم الغطاء يدعم الهيكل بأكمله، ويتصل بآليات الرفع فولاذ منخفض السبائك Q355B (قوة شد عالية، قابلية لحام جيدة) أو فولاذ 16Mn سميك إلى 12-16 مم لتحمل الضغط الميكانيكي أثناء الرفع/القفل
الألواح/الملفات المبردة بالماء الجزء الأساسي الماص للحرارة، يشكل الطبقات الداخلية/الخارجية للغطاء - الطبقة الداخلية: فولاذ مقاوم للصدأ 316L (يقاوم التآكل من غاز الفرن الحمضي، على سبيل المثال، SO₂)

- الطبقة الخارجية: فولاذ كربوني (فعال من حيث التكلفة، للبيئات منخفضة الحرارة)		 الألواح: بسمك 8-12 مم، مع تباعد 150-200 مم بين القنوات الداخلية لتجنب النقاط الساخنة

الملفات: Φ38-57 مم أنابيب فولاذية غير ملحومة (فولاذ 20#) لتدفق المياه المنتظم
فتحات وأختام القطب الكهربائي يستوعب أقطاب الجرافيت، ويمنع تسرب الغاز حشوة جرافيت عالية الحرارة + حلقات ضغط من الفولاذ المقاوم للصدأ يتم تبطين الثقوب بأكمام مقاومة للاهتراء (لمقاومة احتكاك القطب الكهربائي) ولها أختام قابلة للتعديل لتغييرات قطر القطب الكهربائي
آلية الرفع/القفل تمكن من فتح/إغلاق الغطاء، وتضمن ضغط الإغلاق مفصلات من سبائك الفولاذ + أسطوانات هيدروليكية (أو مشغلات هوائية) مزودة بأجهزة استشعار للموضع لتجنب عدم المحاذاة؛ قوة القفل ≥0.1 ميجا باسكال لضمان إحكام الهواء
وصلات مدخل/مخرج المياه تتصل بنظام التبريد الخارجي وصلات توصيل سريعة من الفولاذ المقاوم للصدأ 304 (مع أختام حلقة O لمنع التسرب) مصممة بصمامات فحص لمنع التدفق العكسي للمياه أثناء الإغلاق
طبقة العزل الحراري تقلل من فقدان الحرارة الخارجية (الجدار الخارجي) بطانية من الألياف الخزفية (بسمك 100-150 مم، تتحمل 800 درجة مئوية) تُطبق على الإطار الخارجي لحماية مكونات الرفع وتحسين سلامة المشغل

3. المعلمات الفنية الرئيسية

يتم تخصيص المعلمات بناءً على سعة EAF (على سبيل المثال، 50 طنًا، 100 طن، 200 طن من أفران صناعة الصلب) ومتطلبات العملية (على سبيل المثال، الطاقة الفائقة، وإنتاج الفولاذ منخفض الكربون). تشمل المعلمات الأساسية:
فئة المعلمة مؤشرات محددة القيم النموذجية لـ EAF لصناعة الصلب 100 طن
نظام تبريد المياه درجة حرارة المدخل

درجة حرارة المخرج

ضغط الماء

معدل تدفق المياه		 ≤40 درجة مئوية

≤60 درجة مئوية

0.5-0.7 ميجا باسكال

120-150 م³/ساعة
الأداء الهيكلي أقصى درجة حرارة يمكن تحملها (الجدار الداخلي)

معامل تبديد الحرارة

معدل تسرب الإغلاق		 2200 درجة مئوية

≤120 واط/(م²·ك)

≤0.05% (غاز الفرن)
المعلمات التشغيلية سرعة الرفع

ضغط القفل

عمر الخدمة		 0.8-1.2 م/دقيقة

0.12-0.15 ميجا باسكال

3-5 سنوات
المعلمات الأبعاد القطر (لـ EAFs الدائرية)

الوزن

قطر فتحة القطب الكهربائي		 4.5-5.5 م

8-12 طن

Φ400-600 مم

4. سيناريوهات التطبيق والمزايا

يستخدم على نطاق واسع في أنواع EAF المختلفة، مع تصميمات مصممة خصيصًا لأهداف الصهر المختلفة:
نوع تطبيق EAF ميزات التصميم المخصصة مزايا الأداء
EAF لصناعة الصلب (طاقة فائقة، UHP) معدل تدفق مياه كبير (للتعامل مع حرارة القوس العالية)، وأختام أقطاب كهربائية معززة (لاستعادة أول أكسيد الكربون) يقلل من استهلاك كهرباء صناعة الصلب بمقدار 40-60 كيلو واط ساعة/طن؛ معدل تجميع غاز الفرن ≥98%
EAF لتكرير السبائك الحديدية (على سبيل المثال، الكروم الحديدي منخفض الكربون) ألواح داخلية مقاومة للتآكل (لمقاومة الخبث الغني بالكروم)، وهيكل مضغوط يطيل عمر الغطاء إلى 4-5 سنوات؛ يقلل من فقدان الكروم أثناء التكرير بنسبة 1-2%
EAF لصهر المعادن غير الحديدية (على سبيل المثال، صهر سبائك النحاس) ألواح سبائك مقاومة للحرارة (لتحمل 2000 درجة مئوية+)، سطح داخلي سهل التنظيف يمنع تلوث السبائك من مادة الغطاء؛ يبسط الصيانة
بالمقارنة مع أغطية الطوب الحراري التقليدية، فإن مزاياه كبيرة:
مقياس الأداء غطاء مبرد بالماء غطاء حراري تقليدي
عمر الخدمة 3-5 سنوات 1-3 أشهر (يتطلب استبدالًا متكررًا)
فقدان الحرارة تخفيض بنسبة 35-55% عالي (يمثل 20-30% من إجمالي فقدان الحرارة)
تكرار الصيانة 2-3 مرات/سنة 1-2 مرات/شهر
إحكام غاز الفرن معدل التسرب ≤0.05% ضعيف (معدل التسرب ≥5%)

5. الصيانة اليومية والتعامل مع الأعطال

لضمان التشغيل الآمن والمستقر، يلزم إجراء صيانة يومية صارمة وحل الأعطال في الوقت المناسب:

الصيانة اليومية (لكل وردية)

  1. فحص نظام التبريد: راقب درجة حرارة المدخل/المخرج، والضغط، ومعدل التدفق. إذا تجاوزت درجة حرارة المخرج 60 درجة مئوية أو انخفض الضغط بمقدار ≥0.1 ميجا باسكال، فأوقف الفرن لفحص انسداد الأنابيب أو التسرب.
  2. فحص الإغلاق: استخدم كاشف الغاز للتحقق من تسرب غاز الفرن في فتحات القطب الكهربائي وحواف الغطاء. استبدل حشوة الجرافيت أو الحشيات القديمة إذا تم اكتشاف تسرب.
  3. الفحص الهيكلي: استخدم مقياس حرارة بالأشعة تحت الحمراء لمسح جسم الغطاء - تشير درجات الحرارة المحلية التي تتجاوز 100 درجة مئوية إلى انسداد الأنابيب المحتمل أو نقص المياه.
  4. فحص آلية الرفع: افحص الأسطوانات والمفصلات الهيدروليكية للتزييت؛ تأكد من أن أجهزة استشعار الموضع تعمل بشكل طبيعي لتجنب عدم المحاذاة.

الأعطال الشائعة والحلول

ظاهرة الخطأ السبب المحتمل الحل
ارتفاع درجة الحرارة المحلية (≥100 درجة مئوية) انسداد أنبوب الماء (تراكم الترسبات أو الخبث) 1. أوقف الفرن وقم بغسل الأنابيب بحمض الهيدروكلوريك بنسبة 5-8% (لإزالة الترسبات)؛ 2. استبدل الأنابيب المسدودة بشدة.
تسرب غاز الفرن في فتحات القطب الكهربائي تآكل حشوة الجرافيت، حلقات ضغط فضفاضة 1. أحكم ربط حلقات الضغط؛ 2. استبدل الحشوة بمادة جرافيت عالية الحرارة.
انخفاض ضغط مياه التبريد انفجار الأنابيب (إجهاد عالي الحرارة) أو ارتخاء الوصلة 1. افصل الغطاء عن نظام التبريد؛ 2. قم بلحام الأنابيب الممزقة أو استبدال الوصلات المعيبة.
تشويش آلية الرفع تآكل المفصلة، عدم كفاية التشحيم 1. نظف المفصلات وضع شحم تشحيم عالي الحرارة (مثل ثاني كبريتيد الموليبدينوم)؛ 2. استبدل الأجزاء البالية.


هناك العديد من أنواع هياكل أغطية الأفران لأفران القوس الكهربائي، ويمكن الاختيار وفقًا للطاقة المختلفة لأفران القوس الكهربائي.

1. غطاء الفرن من نوع الطوب

2. غطاء الفرن المبرد بالماء من النوع الصندوقي

3. غطاء الفرن المبرد بالماء من النوع الأنبوبي

4. غطاء الفرن بالرش
من بينها، غطاء الفرن من نوع الطوب مناسب لفرن القوس ذي الطاقة العادية.
أغطية الفرن المبردة بالماء من النوع الصندوقي مناسبة لأفران القوس عالية الطاقة
يستخدم غطاء الفرن المبرد بالماء من النوع الأنبوبي بشكل أساسي في فرن القوس الكهربائي فائق الطاقة، ويتمتع غطاء الفرن بالرش بنطاق تطبيق واسع ولا يقتصر بشكل أساسي على الطاقة.
في تصميم فرن القوس الكهربائي DC فائق الطاقة، يتم اختيار غطاء الفرن المبرد بالماء من النوع الأنبوبي مع تأثير تبريد جيد والأكثر استخدامًا.


رسم تخطيطي لهيكل غطاء الفرن المبرد بالماء:


فرن القوس الكهربائي الغطاء المبرد بالماء مع نظام تبريد متقدم 0
