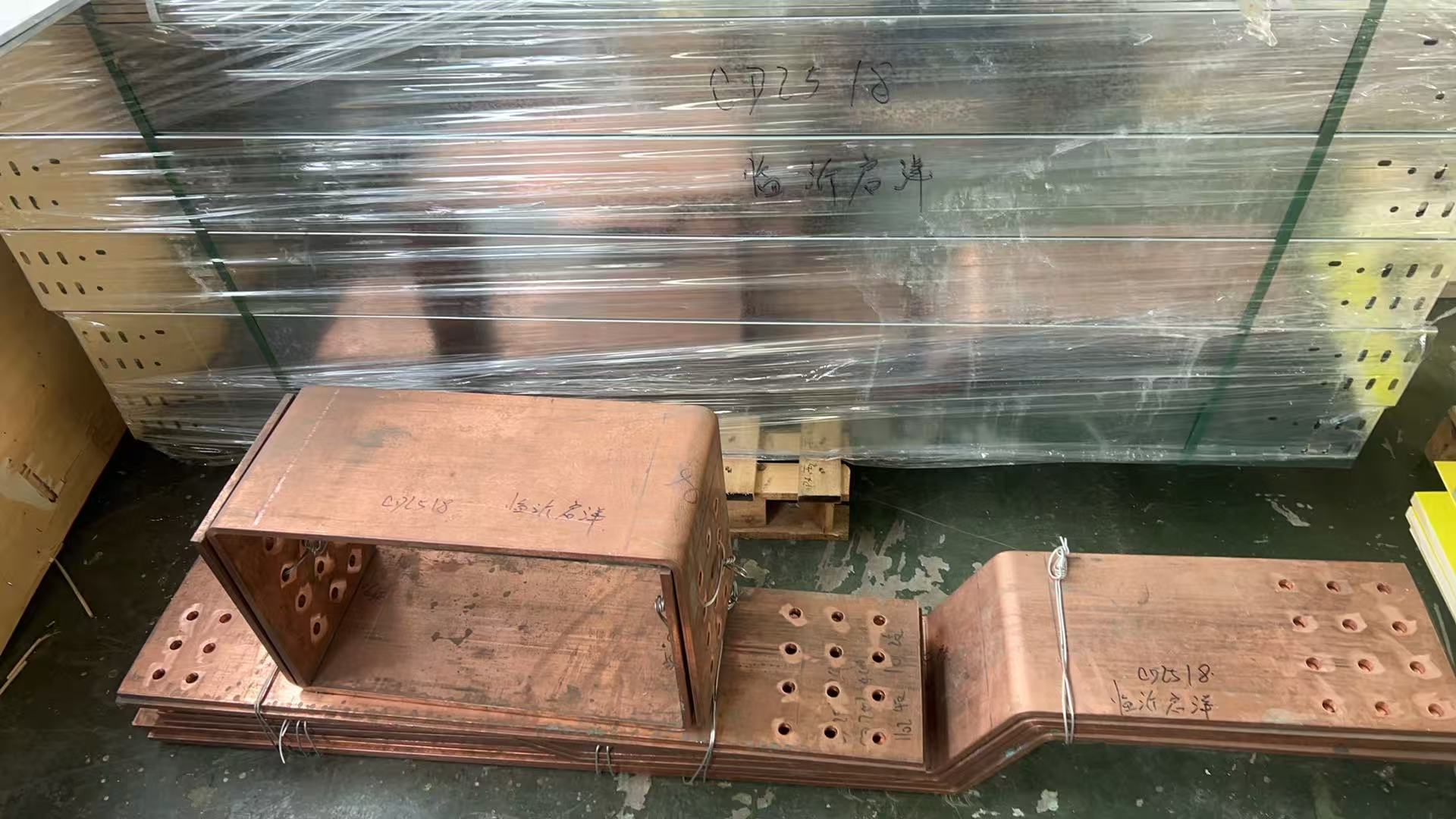

شبكة قصيرة لأفران القوس الكهربائي

  • Short-Net for Electric Arc Furnaces
مكان المنشأ الصين
اسم العلامة التجارية Shaanxi Chengda
إصدار الشهادات ISO 9001
رقم الموديل التفاوض بناءً على قدرة معالجة المعدات
الحد الأدنى لكمية 1 مجموعة
الأسعار The price will be negotiated based on the technical requirements and supply scope of Party A
تفاصيل التغليف ناقش وفقًا للمتطلبات المحددة للطرف أ
وقت التسليم 10 ~ 15 يومًا
شروط الدفع ل / c، / تي تي، ويسترن يونيون
القدرة على العرض أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة

اتصل بي للحصول على عينات مجانية وكوبونات

واتساب:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
إبراز

قطعة غيار شبكة قصيرة لفرن القوس الكهربائي,شبكة بديلة لفرن القوس الكهربائي,قطعة غيار شبكة قصيرة للفرن

,

electric arc furnace replacement net

,

furnace short-net replacement part
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
اترك رسالة
منتوج وصف
بصفتها مكونًا أساسيًا لتوصيل التيار العالي في الدائرة الرئيسية لأفران القوس الكهربائي (EAF)، تتولى الشبكة القصيرة المهمة الحاسمة المتمثلة في نقل الطاقة الكهربائية من الجانب الثانوي للمحول إلى الأقطاب الكهربائية. يؤثر أداؤها بشكل مباشر على كفاءة الصهر واستهلاك الطاقة والاستقرار التشغيلي لـ EAF. فيما يلي مقدمة مفصلة عن المنتج:

1. تعريف أساسي ووظائف رئيسية

  • التعريف: تشير الشبكة القصيرة إلى المصطلح العام للموصلات الثانوية من طرف مخرج الجهد المنخفض لمحول EAF إلى نهاية القطب الكهربائي الجرافيتي. في التطبيقات العملية، غالبًا ما يشير على وجه التحديد إلى قسم الخط من المعوض إلى الكابل المبرد بالماء، مقسمًا إلى نوع قضيب التوصيل ونوع الأنبوب النحاسي. من بينها، أصبح نوع الأنبوب النحاسي المبرد بالماء هو الاتجاه الرئيسي للتطوير نظرًا لتوفير مادة النحاس وتأثير التبريد الممتاز.
  • الوظائف الرئيسية: لا يعمل فقط كقناة لنقل الطاقة الكهربائية ولكنه يتحكم أيضًا في التوزيع المتماثل للأقواس الكهربائية، مما يحسن استقرار القوس وكثافة الطاقة لتركيز التأثيرات الحرارية. في الوقت نفسه، يمكنه تحمل الحمل الحراري الشديد قصير المدى للأقطاب الكهربائية، مما يضمن أن EAF يولد درجات حرارة عالية بثبات لصهر الخردة والعمليات الأخرى. بالإضافة إلى ذلك، يمكن لتصميم شبكة قصيرة معقولة أن يوازن المفاعلة ثلاثية الطور ويقلل من استهلاك الطاقة.

2. المكونات الأساسية

المكون وصف الوظيفة
المعوض يتم تبريده في الغالب بالهواء أو الماء، ويربط مخرج المحول بأنبوب النحاس الموصل. يعوض عن التمدد والانكماش في الطول الناتج عن تغيرات درجة الحرارة، مما يضمن استقرار الاتصال.
أنبوب نحاسي موصل/قضيب توصيل المكون الموصل الأساسي. عادة ما يتم تجهيز كل طور بـ 2-4 أنابيب على شكل حرف U. يتم ترتيب القسم المتصل بالمحول وفقًا لشكل مخرج المحول، ويتم ترتيب القسم المتصل بالكابل المبرد بالماء في الغالب في مثلث متساوي الأضلاع. يمكن لنوع الأنبوب النحاسي أن يتعاون مع نظام تبريد المياه لتقليل درجة حرارته.
كابل مبرد بالماء كابل خاص يمر عبر الماء يربط الأنبوب النحاسي الموصل بذراع التوصيل الموصل. تتكيف نماذج مثل سلسلة SLDL مع EAFs ذات السعات المختلفة، وتلبي متطلبات التوصيل والتبريد لأجزاء التوصيل الديناميكية والثابتة.
قوس من الفولاذ المقاوم للصدأ وعازل القوس مصنوع من الفولاذ المقاوم للصدأ غير المغناطيسي لتجنب الفقد الكهرومغناطيسي. يتوافق مع عوازل لوحة قماش الزجاج الفينولية، ويتم تثبيت الموصلات بمسامير من الفولاذ المقاوم للصدأ لضمان العزل الكهربائي والدعم الميكانيكي.
حذاء نحاسي مطروق يمكن توصيله على التوالي بالشبكة القصيرة لتشكيل دائرة مياه تبريد مغلقة، مع تقوية التوصيل الموصل بين القطب الكهربائي والشبكة القصيرة، مما يحسن كفاءة توصيل التيار.

3. المعلمات الفنية الرئيسية

تختلف معلمات الشبكات القصيرة لـ EAFs ذات السعات المختلفة اختلافًا كبيرًا. فيما يلي قيم مرجعية لبعض المواصفات الرئيسية:
السعة المقدرة لـ EAF السعة المقدرة للمحول التيار الثانوي قطر القطب الكهربائي موديل الكابل المبرد بالماء عامل عدم توازن المعاوقة
6 طن 3.15 ميجا فولت أمبير 9920 أمبير 300 ملم SLDL2400 ≤5%
12 طن 5 ميجا فولت أمبير 14400 أمبير 350 ملم SLDL3600 ≤5%
15 طن 6.3 ميجا فولت أمبير 16788 أمبير 350 ملم SLDL4000 ≤5%
20 طن 16 ميجا فولت أمبير 36344 أمبير 400 ملم SLDL4400 ≤5%

4. ميزات المنتج

  • القدرة على التكيف مع التيار العالي: قادرة على حمل تيارات فائقة الضخامة تصل إلى عشرات الآلاف من الأمبيرات. مع نظام تبريد المياه، تكون كثافة التيار عدة مرات أعلى من كثافة الهياكل التقليدية، بينما يتم تقليل الوزن الذاتي بشكل كبير، مما يتكيف مع متطلبات إمداد الطاقة بالصهر عالي الكثافة لـ EAFs.
  • تصميم منخفض الفقد: يتم توصيل الأنبوب النحاسي والحذاء النحاسي على التوالي لتشكيل دائرة مياه تبريد مغلقة، مما يؤدي إلى تبديد الحرارة بسرعة من الموصل وتقليل فقدان الطاقة الكهربائية الناتج عن درجات الحرارة المرتفعة. تعمل بعض الشبكات القصيرة من نوع المفاعل المسطح على تقليل القوة الدافعة الكهربائية المتبادلة ومقاومة الموصل عن طريق تحسين ترتيب القطب الكهربائي، مما يزيد من توفير الطاقة الكهربائية.
  • مقاومة البيئة القاسية: المكونات مصنوعة من مواد مقاومة لدرجات الحرارة العالية والتآكل، مما يتيح التشغيل المستقر في بيئة الغبار عالية الحرارة والتوصيل أثناء صهر EAF. يأخذ التصميم الهيكلي أيضًا في الاعتبار القوة الميكانيكية لمقاومة الاهتزاز والتأثير أثناء الصهر.
  • توافق قوي: يمكن تخصيصها بهياكل ومعلمات مقابلة وفقًا لأنواع المعدات المختلفة مثل EAFs وأفران القوس المغمور، بالإضافة إلى سيناريوهات الصهر المختلفة مثل أفران النيكل والحديد وأفران السيليكون الصناعية، مع قدرة قوية على التكيف.

5. سيناريوهات التطبيق

تستخدم على نطاق واسع في علم المعادن والمجالات الصناعية ذات الصلة، مثل التكرير الثانوي للخردة في صناعة الصلب EAF، والتحكم في تدفق المصهور في صناعة الصب لضمان جودة الصب، وعمليات صهر المعادن المختلفة في معالجة المعادن. وهي مناسبة أيضًا لأفران القوس المغمور، وأفران كربيد الكالسيوم، وأفران الفوسفور الأصفر وغيرها من المعدات، المستخدمة في إنتاج صهر النيكل والحديد، وسيليكون الحديد، وكربيد الكالسيوم وغيرها من المنتجات.
