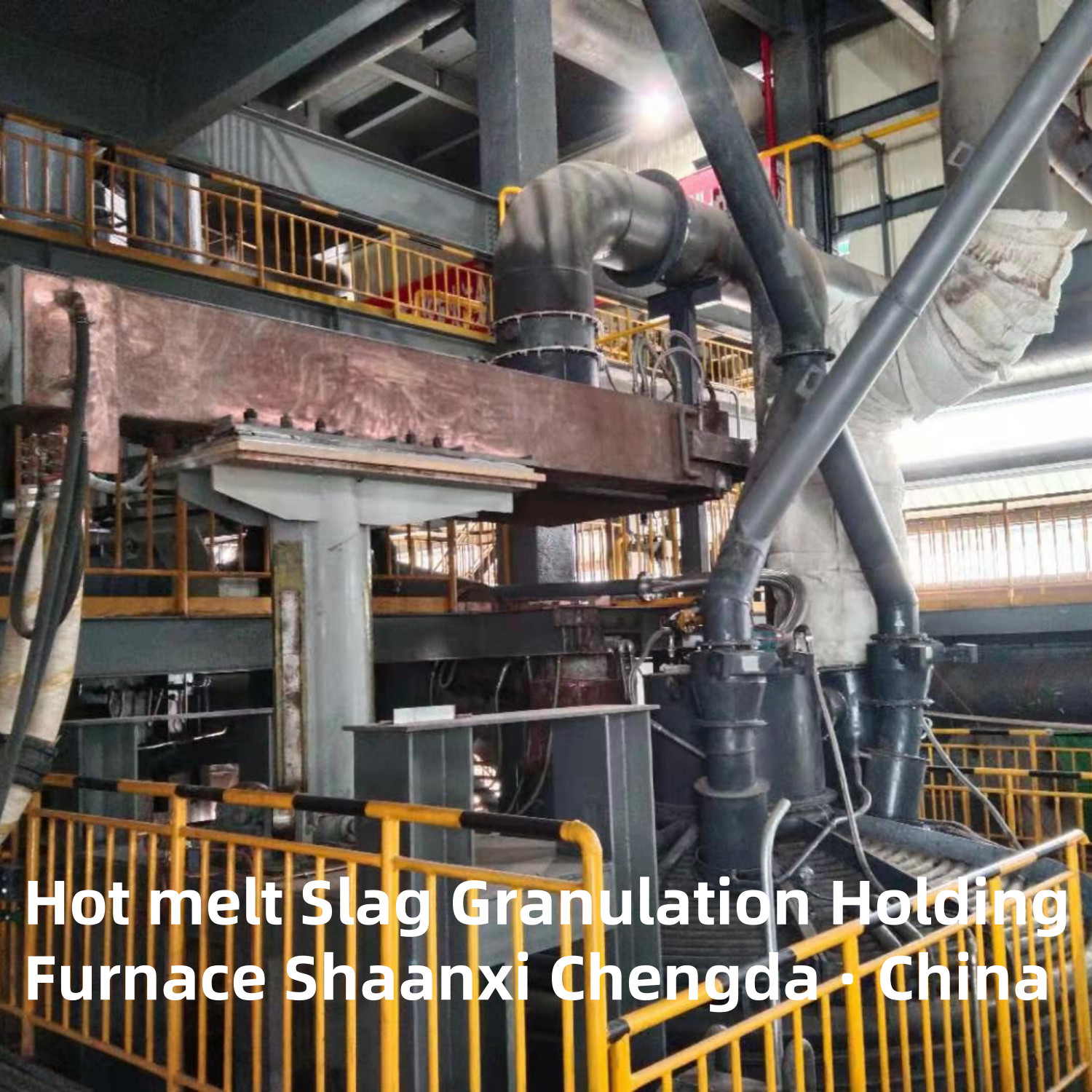

معدات فرن الاحتفاظ بتحبيب خبث الذوبان الساخن

فرن احتجاز حبيبات الخبث المنصهر

استخدام المعدات:

  يستخدم لتلقي الخبث المنصهر من الفرن العالي، كعزل خبث الفرن العالي، والتخزين، ومرافق التسخين.

نظرة عامة على المعدات:

  بعد التفريغ المتقطع لخبث الفرن العالي يتم تخزينه مؤقتًا في المعدات، ويتم تزويده بجهاز التحبيب وفقًا لمعدل تدفق معين لتحقيق الغرض من التحبيب المستقر والمستمر. في الوقت نفسه، من أجل تقليل درجة حرارة الخبث أثناء التخزين المؤقت والتأثير على التحبيب اللاحق، يمكن تسخين خبث الفرن العالي.

ميزات المنتج:

  تصميم جسم الفرن وغطائه للعزل الحراري، وتقليل فقدان الحرارة، وتعظيم استخدام التسخين المسبق.

المعلمات والمؤشرات الرئيسية:

1، كمية تخزين الخبث: حوالي 75 طنًا؛
2، سعة الخبث 30 ~ 60 طنًا في الساعة؛
3، درجة حرارة تفريغ الخبث ≥1420 درجة مئوية؛
4، درجة حرارة الخبث ~ 1500 درجة مئوية (يجب قياسها)؛
5، قدرة التسخين: أقصى ارتفاع في درجة حرارة الخبث في الساعة ≥50 درجة مئوية؛
6، متطلبات تبديد حرارة جسم الفرن (التشغيل العادي):
  درجة حرارة جدار الفرن: ≤ 80 درجة مئوية؛
  درجة الحرارة القصوى: ≤120 درجة مئوية؛
  درجة حرارة قاع الفرن: ≤ 80 درجة مئوية.

وصف هيكل المعدات:

1. جسم الفرن؛

2. بطانة الفرن؛

3. فوهة انزلاقية للتحكم في تدفق التبريد بالماء؛

4. غطاء الفرن والحامل للحفاظ على الحرارة؛

5. نظام رفع القطب؛ 6، النظام الهيدروليكي؛

7. نظام الشبكة القصيرة؛

8. خزان المياه وموزع المياه؛

9. جهاز مدخل الخبث؛

10. مخرج دخان مبرد بالماء؛

11. آلة فتح الفرن؛

12. محول الفرن الكهربائي؛

13. خزانة مفاتيح الجهد العالي؛

14. نظام التحكم في الفرن الكهربائي.

وظيفة المعدات

• استقبال وتخزين الخبث: يستخدم لتلقي الخبث المنصهر من الأفران العالية أو معدات الصهر الأخرى وتخزينه مؤقتًا لتخفيف التفريغ المتقطع للخبث وتوفير مصدر خبث مستمر لعملية التحبيب اللاحقة.
• الحفاظ على الحرارة والتحكم في درجة الحرارة: من خلال اعتماد تدابير فعالة للحفاظ على الحرارة وأجهزة التسخين، يتم الحفاظ على درجة حرارة الخبث عند مستوى مرتفع نسبيًا (مثل ما فوق 1400 درجة مئوية). هذا يمنع الخبث من التصلب أثناء التخزين ويضمن سيولته، مما يساهم في عمليات التحبيب اللاحقة.
• التفريغ المتحكم فيه: وفقًا لمتطلبات إنتاج نظام التحبيب، يتم تفريغ الخبث في الفرن بمعدل تدفق وسرعة معينين لضمان استقرار وجودة عملية التحبيب.

التركيب الهيكلي

• جسم الفرن: يتضمن هيكل جسم الفرن غلاف الفرن والبطانة وما إلى ذلك. عادة ما يكون غلاف الفرن مصنوعًا من ألواح فولاذية لضمان قوة وثبات جسم الفرن. تتكون البطانة من طبقات متعددة من المواد المقاومة للحرارة. على سبيل المثال، قد تتضمن البطانة الجانبية للفرن طبقة من ألواح الأسبستوس وطبقة من المواد المدكوكة وطبقة من طوب الكربون من الخارج إلى الداخل، ويتضمن قاع الفرن طبقة من طوب عالي الألومينا وطبقة من الركام المقاوم للحرارة وطبقة من طوب الكربون. يمكن لهذا الهيكل أن يقلل بشكل فعال من فقدان الحرارة ويحسن عمر خدمة بطانة الفرن.
• نظام التسخين: غالبًا ما تستخدم طرق التسخين بالقوس الكهربائي أو طرق التسخين الكهربائي الأخرى. يعد نظام رفع القطب جزءًا مهمًا من التسخين بالقوس الكهربائي، والذي يمكنه ضبط موضع القطب للتحكم في طاقة التسخين ومنطقة التسخين لضمان تسخين الخبث في الفرن بشكل موحد.
• أجهزة مدخل ومخرج الخبث: يستخدم جهاز مدخل الخبث للاتصال بمعدات سحب الخبث من فرن الصهر العلوي لضمان دخول الخبث المنصهر بسلاسة إلى فرن الاحتجاز. تم تجهيز جهاز مخرج الخبث بفوهة انزلاقية للتحكم في التدفق مبردة بالماء أو أجهزة أخرى للتحكم في التدفق للتحكم بدقة في معدل تدفق تفريغ الخبث.
• الأنظمة المساعدة: بما في ذلك الأنظمة الهيدروليكية وأنظمة الشبكات القصيرة وأنظمة التبريد بالمياه والمعدات الكهربائية وأنظمة التحكم. يستخدم النظام الهيدروليكي لتشغيل جهاز رفع القطب والأجزاء المتحركة الأخرى؛ النظام القصير مسؤول عن نقل الطاقة الكهربائية؛ يستخدم نظام التبريد بالمياه لتبريد المكونات الرئيسية مثل الأقطاب وأغطية الفرن لمنع ارتفاع درجة الحرارة؛ تستخدم المعدات الكهربائية ونظام التحكم للتحكم في عملية التشغيل بأكملها للمعدات، بما في ذلك التحكم في درجة الحرارة والتحكم في حركة القطب والتحكم في تفريغ الخبث.

الخصائص الفنية

• سعة تخزين الخبث الكبيرة: بشكل عام، يمكن أن تصل سعة تخزين الخبث إلى حوالي 75 طنًا، وتبلغ سعة معالجة الخبث 30-60 طنًا في الساعة، والتي يمكن أن تلبي احتياجات إنتاج أنظمة التحبيب الكبيرة والمتوسطة الحجم.
• فقدان حرارة منخفض: يقلل تصميم جسم الفرن وغطائه للحفاظ على الحرارة من فقدان الحرارة، وأداء الحفاظ على الحرارة ممتاز. على سبيل المثال، عند تشغيل المعدات بشكل طبيعي، تكون درجة حرارة جدار الفرن ≤ 80 درجة مئوية، ودرجة الحرارة القصوى ≤ 120 درجة مئوية.
• أداء جيد في ارتفاع درجة الحرارة: يتمتع بقدرة تسخين معينة، ويمكن أن يكون أقصى ارتفاع في درجة حرارة الخبث في الساعة ≥ 50 درجة مئوية، مما يمكنه رفع درجة حرارة الخبث بسرعة إلى النطاق المطلوب والحفاظ على استقرار درجة حرارة الخبث.
