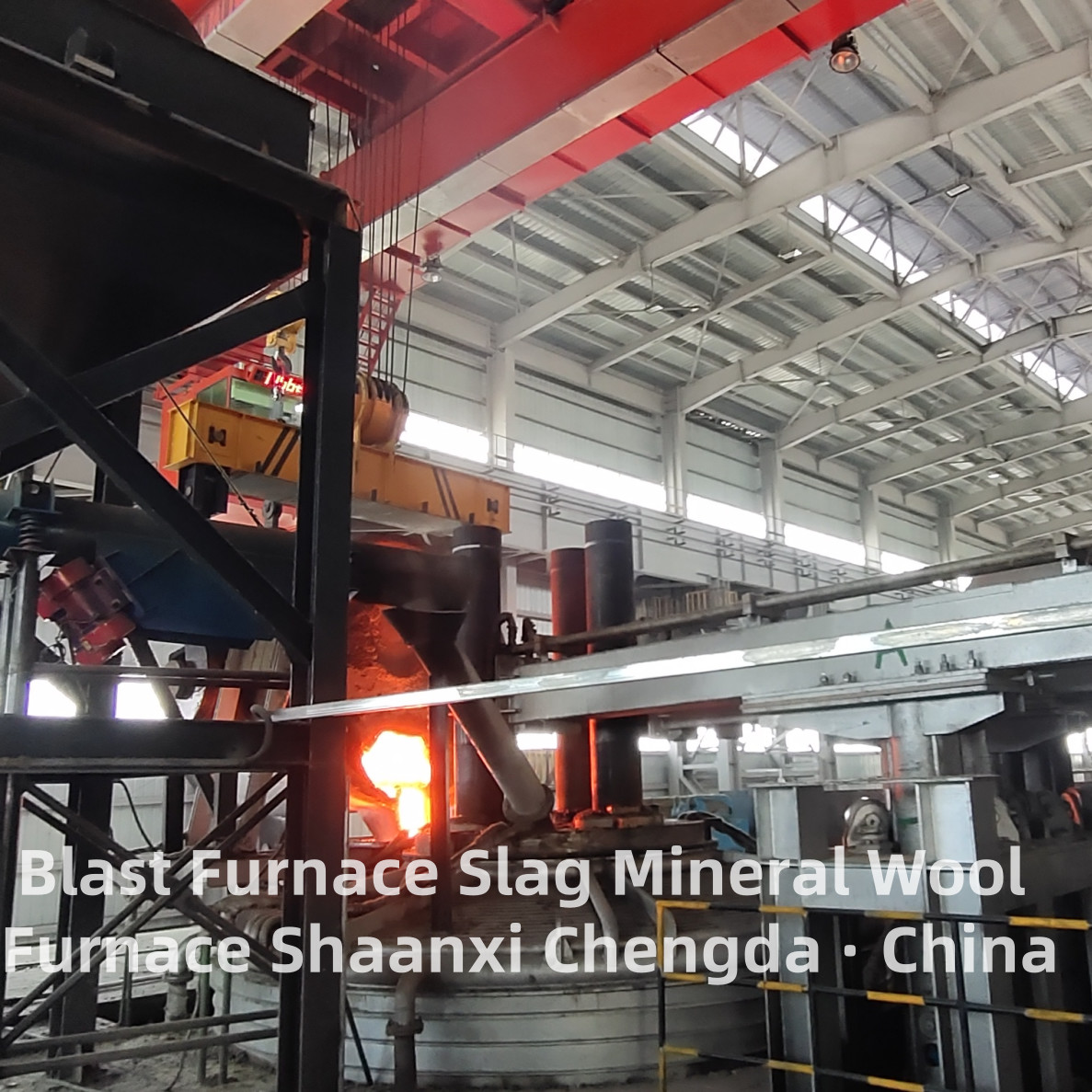

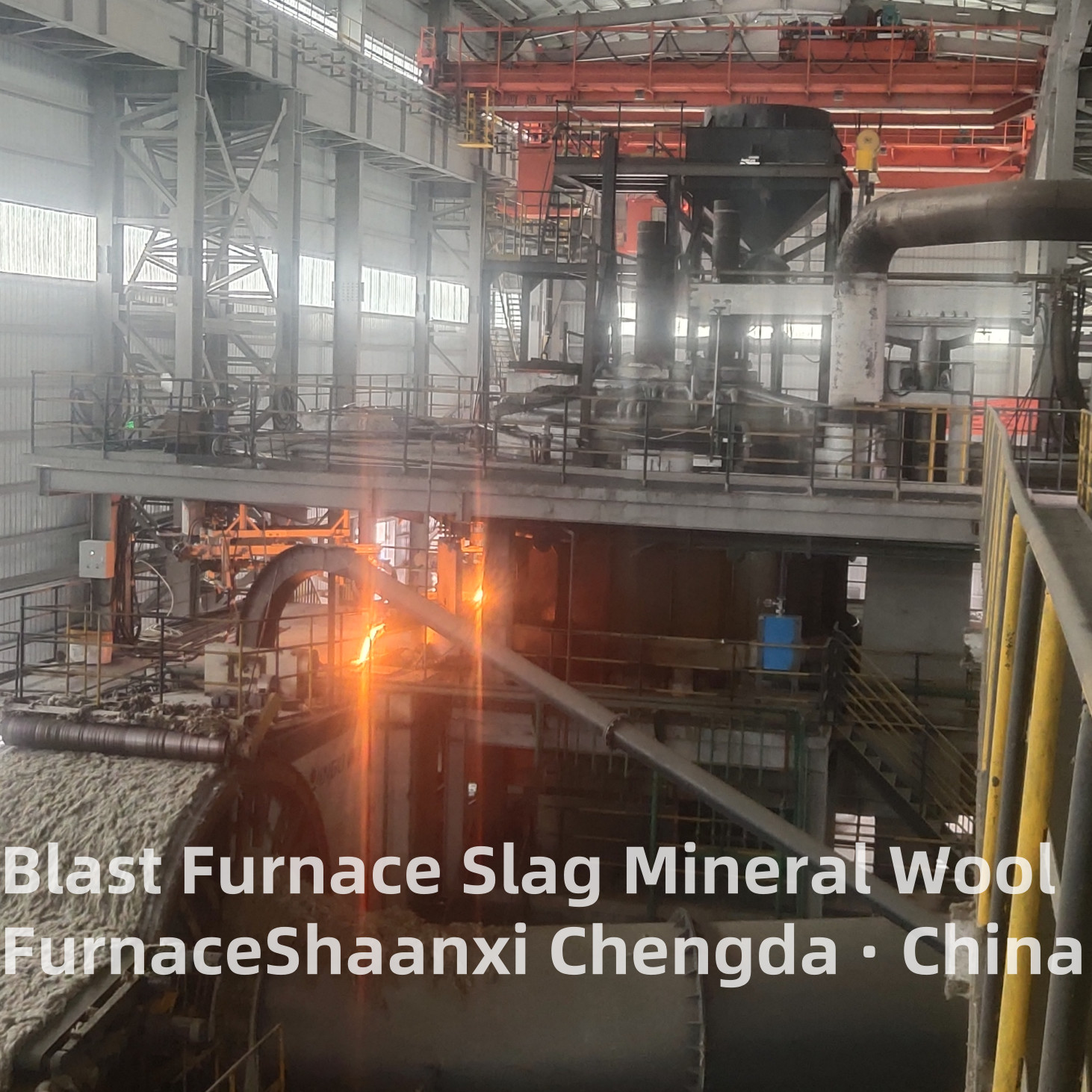

الصوف المعدني، الصوف الصخري الفرن الكهربائي - الفرن العالي فرن الصوف المعدني (الجديد)

الصوف المعدني، فرن الصهر الكهربائي من الصوف الصخري - فرن الصوف المعدني من خبث الفرن العالي (جديد)

تطبيق المعدات:

  تُستخدم هذه المعدات لاستقبال خبث الصهر الساخن من الفرن العالي لصناعة الحديد، من خلال كمية صغيرة من التلطيف (تعديل الكتلة بنسبة 10-15٪)، وضبط التيار والجهد الكهربائي لجعل درجة حرارة منفذ التدفق مستقرة، واستخدام معدات البراءة بوابات نحاسية للتحكم في تدفق منفذ الخبث، والنقل المستمر إلى جهاز الطرد المركزي لتحضير الصوف المعدني.

نظرة عامة على العملية:

  يتم نقل كيس الخبث الذي يحتوي على خبث النفايات الصناعية إلى ورشة الفرن الكهربائي بشاحنة خبث أو عربة سكة حديد، ويُسكب في الفرن، ويبدأ في رفع درجة الحرارة وتعديل التركيب، ويتم تحديده عن طريق قياس درجة الحرارة وأخذ العينات لتلبية متطلبات إنتاج الصوف المعدني، ونقله إلى جهاز الطرد المركزي وخط إنتاج الصوف المعدني اللاحق لتوفير المواد الخام لخط إنتاج الصوف المعدني.

الميزات الهيكلية:

1. انبعاثات دخان أقل وفوائد بيئية واضحة؛
2. كفاءة عالية: كفاءة صهر الفرن الكهربائي ضعف كفاءة كوبولا فحم الكوك؛
3. التحكم في تدفق الفرن الكهربائي مستقر؛ ضمان استقرار تدفق المخزون من الجوانب التالية:
① تصميم حجم الفرن الكهربائي وتصميم القطب الكهربائي معقولان؛
② تصميم دقيق للتحكم في مخرج تبريد المياه؛
③ مزلقة متحركة بحركة حرة.
4. استهلاك منخفض للطاقة: الاستهلاك الرئيسي للطاقة للخبث الساخن في الفرن الكهربائي: 350-400 درجة / طن من القطن، استهلاك القطب الكهربائي الجرافيتي هو 2-3 كجم / طن من القطن.
5. درجة عالية من التشغيل الآلي الكهربائي؛

تحت الرسم التخطيطي للتدفق:

1. تعريف أساسي والوظائف الرئيسية

1.1 التعريف

1.2 الوظائف الرئيسية

• الاستفادة عالية القيمة من خبث الفرن العالي: يستخدم مباشرة خبث الفرن العالي (سائل أو صلب) كمادة خام رئيسية (النسبة ≥80٪)، وتحويل النفايات الصناعية إلى منتجات صوف معدني عالية القيمة، وتقليل احتلال الأراضي لتخزين الخبث والتلوث البيئي.
• إعادة تدوير الحرارة المتبقية: يستفيد من الحرارة المتبقية لخبث الفرن العالي السائل (1400-1500℃)، مما يقلل من استهلاك الطاقة المسبقة للتسخين بنسبة 30-40٪ مقارنة بالأفران التي تستخدم المواد الخام الباردة؛ يزيد من كفاءة الطاقة من خلال استعادة حرارة نفايات غاز المداخن.
• إعادة صهر وتوحيد الخبث المصهور: يكمل التسخين بالقوس الكهربائي الحرارة لرفع درجة حرارة الخبث إلى 1550-1700℃، وتحلل المراحل البلورية المتبقية والشوائب في الخبث؛ من خلال التحريك الكهرومغناطيسي أو التحريك الميكانيكي، يتم تحسين التركيب الكيميائي للخبث المصهور واللزوجة (1.0-2.5 باسكال·ثانية) لتكوين ألياف مستقرة.
• منخفض الكربون وحماية البيئة: يتجنب التسخين الكهربائي انبعاثات احتراق الوقود الأحفوري؛ مجهزة بأنظمة تنقية غاز المداخن الفعالة، وتحقيق انبعاثات ملوثات قريبة من الصفر؛ تفي عملية الإنتاج بأكملها بالمعايير البيئية الدولية.
• الإنتاج المستمر على نطاق واسع: يتوافق مع إيقاع تفريغ الخبث المستمر للفرن العالي، بسعة صهر تبلغ 15-80 طن / ساعة، ويدعم الإنتاج السنوي للصوف المعدني من 20000-100000 طن، ويلبي احتياجات الإنتاج الصناعي على نطاق واسع.

2. الهيكل الأساسي والمبادئ الفنية

2.1 المكونات الأساسية

2.2 المبادئ الفنية

1. مرحلة التغذية: يتم نقل خبث الفرن العالي السائل من الفرن العالي لصناعة الحديد إلى الفرن من خلال حوض محكم الإغلاق (أو يتم سحق الخبث الصلب وتغذيته في الفرن)؛ تتم مزامنة سرعة التغذية مع إيقاع تفريغ الخبث في الفرن العالي.
2. مرحلة تكملة الحرارة وإعادة الصهر: يبدأ نظام التسخين الكهربائي، وتولد الأقطاب الكهربائية الجرافيتية أقواسًا عالية الحرارة لتكملة الحرارة لخبث الفرن العالي، ورفع درجة الحرارة من 1400-1500℃ إلى 1550-1700℃، مما يضمن الذوبان الكامل للخبث وتحلل الشوائب.
3. مرحلة التجانس: يقوم نظام التحريك (الكهرومغناطيسي / الميكانيكي) بتحريك الخبث المصهور بعنف، مما يقضي على تدرجات التركيب ودرجة الحرارة، وضبط لزوجة الخبث إلى 1.0-2.5 باسكال·ثانية (1600℃) لتلبية متطلبات تكوين الألياف.
4. مرحلة التفريغ وتكوين الألياف: يتدفق الخبث المصهور المتجانس بثبات من خلال منفذ الفيضان أو منفذ التنصت، ثم يتم إرساله إلى أجهزة الغزل بالطرد المركزي للتلييف عالي السرعة، مما يشكل ألياف صوف معدني ذات سمك موحد ومرونة جيدة.
5. مرحلة استعادة حرارة النفايات ومعالجة غاز المداخن: يتم تبريد غاز المداخن عالي الحرارة بواسطة مبادل الحرارة (استعادة حرارة النفايات)، ثم يتم تنقيته بواسطة جامع الغبار وجهاز إزالة الكبريت لتلبية معايير الانبعاثات قبل التفريغ.

3. المعلمات الفنية الرئيسية

4. ميزات المنتج

• معدل استخدام الموارد المرتفع: معدل استخدام خبث الفرن العالي ≥80٪، وتحويل النفايات الصناعية إلى منتجات صوف معدني عالية القيمة، وتقليل تخزين الخبث والتلوث البيئي، بما يتماشى مع سياسات الاقتصاد الدائري.
• كفاءة طاقة فائقة: يستفيد من الحرارة المتبقية لخبث الفرن العالي السائل، مما يقلل من استهلاك الطاقة بنسبة 30-40٪ مقارنة بأفران الصوف المعدني التقليدية؛ تعمل استعادة حرارة النفايات على تحسين معدل استخدام الطاقة، وخفض تكاليف الإنتاج.
• جودة تكوين الألياف المستقرة: من خلال التحكم الدقيق في درجة الحرارة والتحريك الفعال، يكون تركيب الخبث المصهور واللزوجة موحدين، مما يقلل من معدل كسر الألياف؛ يتمتع الصوف المعدني المنتج بعزل حراري ممتاز (التوصيل الحراري ≤0.038 واط / (م·ك)) ومقاومة للحريق (الفئة A1).
• قدرة قوية على التكيف مع جودة الخبث: يضبط تلقائيًا طاقة التسخين وكثافة التحريك وفقًا للتغيرات في تركيبة خبث الفرن العالي (على سبيل المثال، نسبة CaO / SiO₂) ودرجة الحرارة، مما يضمن إنتاجًا مستقرًا حتى مع تقلب جودة الخبث.
• صديق للبيئة ومنخفض الكربون: لا يحتوي التسخين الكهربائي على انبعاثات SO₂ أو NOₓ أو الغبار من احتراق الوقود؛ يحقق نظام معالجة غاز المداخن انبعاثات ملوثات قريبة من الصفر، وتلبية المعايير البيئية العالمية الصارمة.
• مطابقة سلسة مع الأفران العالية: تتم مزامنة نظام التغذية مع إيقاع تفريغ الخبث في الفرن العالي، وتحقيق استقبال ومعالجة الخبث المستمر، وتجنب تراكم الخبث الذي يؤثر على تشغيل الفرن العالي.

5. سيناريوهات التطبيق

• شركات الحديد والصلب: معدات دعم للأفران العالية، ومعالجة خبث الفرن العالي السائل / الصلب في الموقع، وإنتاج منتجات صوف معدني للاستخدام الداخلي (العزل الحراري لورشة العمل، والحماية من الحرائق) أو المبيعات الخارجية، وخلق فوائد اقتصادية إضافية.
• شركات إنتاج الصوف المعدني: استخدام خبث الفرن العالي كمادة خام لإنتاج ألواح الصوف المعدني والبطانيات والأنابيب والمنتجات الأخرى، وتقليل تكاليف المواد الخام وتعزيز القدرة التنافسية في السوق.
• المجمعات الصناعية للاقتصاد الدائري: المعدات الأساسية لمشاريع استخدام موارد النفايات، وتحقيق إعادة تدوير خبث الفرن العالي وتعزيز تطوير سلاسل الصناعة الخضراء.
• مشاريع العزل الحراري والحماية من الحرائق: توفير مواد صوف معدني عالية الجودة للبناء والبتروكيماويات والطاقة والنقل والصناعات الأخرى، وتلبية متطلبات العزل الحراري والحماية من الحرائق وامتصاص الصوت.

6. المزايا التنافسية

• تكنولوجيا استخدام الخبث الاحترافية: مُحسَّنة لخصائص خبث الفرن العالي الفيزيائية والكيميائية، مع إعادة صهر ناضجة، وتجانس، وعملية تكوين الألياف المطابقة، مما يضمن معدل تأهيل المنتج المرتفع.
• مزايا التكلفة الكبيرة: تقلل تكاليف المواد الخام المنخفضة (باستخدام المنتجات الثانوية الصناعية) واستهلاك الطاقة (إعادة تدوير الحرارة المتبقية) من تكاليف إنتاج الصوف المعدني بنسبة 20-30٪ مقارنة بالعمليات التقليدية.
• فوائد بيئية واقتصادية مزدوجة: يساعد شركات الحديد والصلب على حل مشاكل التخلص من خبث الفرن العالي مع إنشاء منتجات عالية القيمة، وتحقيق مكاسب مزدوجة "حماية البيئة + الربح".
• الشهادات والامتثال الدولية: اجتازت المنتجات شهادات CE و ISO 9001 و ISO 14001 وغيرها من الشهادات الدولية، والامتثال للمعايير الفنية والبيئية في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والأسواق الأخرى.
• حلول مخصصة: يوفر تصميمًا شخصيًا وفقًا لسعة الفرن العالي للمستخدم، وحجم تفريغ الخبث، ومتطلبات المنتج، بما في ذلك هيكل الفرن، ووضع التغذية، وتكوين نظام استعادة حرارة النفايات.
• خدمة ما بعد البيع الشاملة: يقدم خدمات شاملة بما في ذلك تركيب المعدات والتشغيل والتدريب على التشغيل والدعم الفني في الخارج؛ يقيم تعاونًا طويل الأجل مع شركات الحديد والصلب لتوفير التحسين الفني المستمر.
