فرن صهر الخبث بالصهر الساخن مع الحفاظ على الطاقة الكهربائية والحماية البيئية

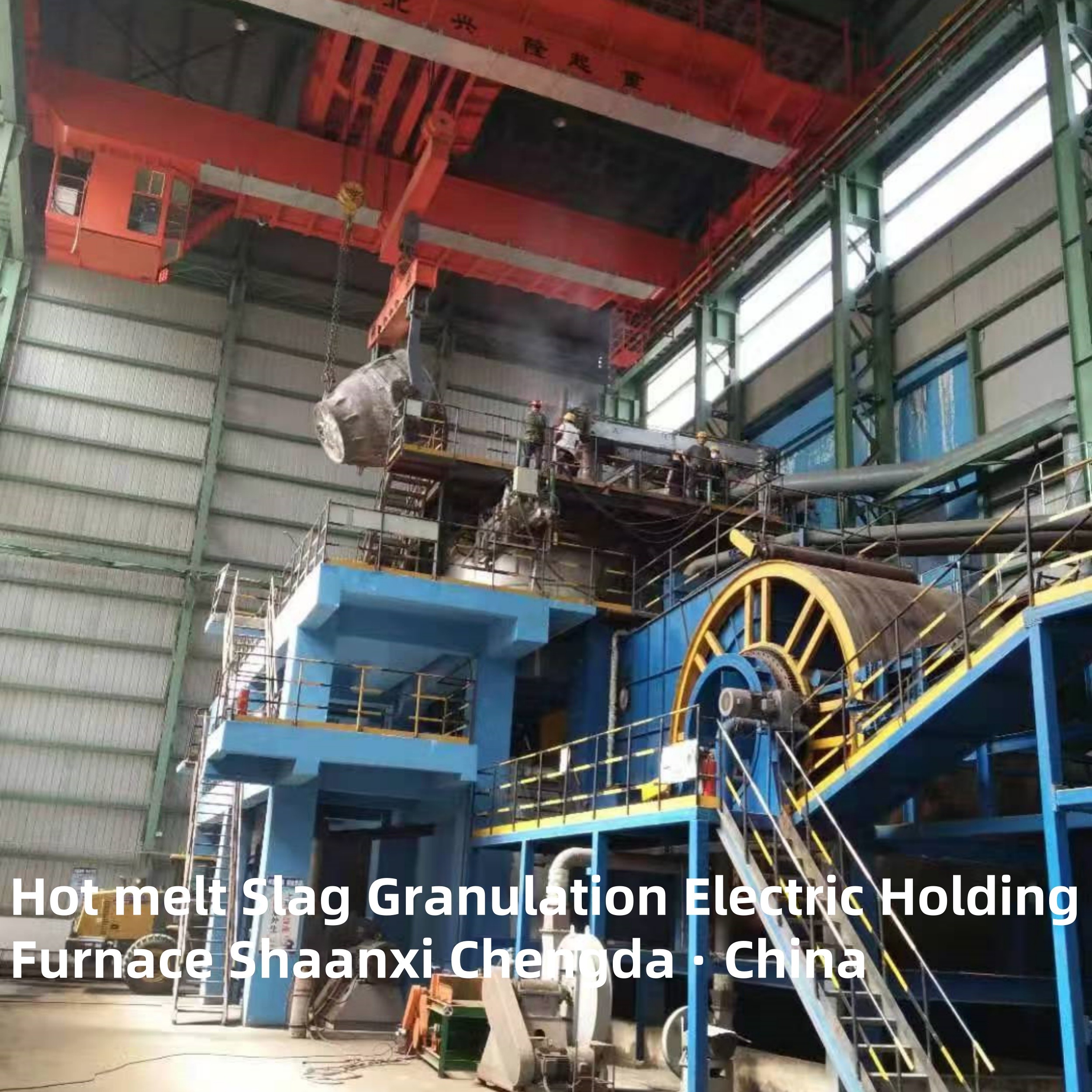

فرن تحبيب الخبث الكهربائي بالذوبان الساخن

تطبيق المعدات:

يتم استخدام هذه المعدات لاستقبال الخبث المصهور الساخن من فرن الصهر لصناعة الحديد، من خلال كمية صغيرة من التقسية (ضبط الكتلة من 10-15%)، وضبط التيار والجهد لجعل درجة حرارة منفذ التدفق مستقرة، واستخدام البوابة النحاسية للمعدات الحاصلة على براءة اختراع للتحكم في تدفق منفذ الخبث، والنقل المستمر إلى جهاز الطرد المركزي لتحضير الصوف المعدني.

وصف العملية:

يتم نقل كيس الخبث الذي يحتوي على خبث النفايات الصناعية إلى ورشة الفرن الكهربائي بواسطة شاحنة الخبث أو عربة السكك الحديدية، ويصب في الفرن، ويبدأ في رفع درجة الحرارة وضبط التركيب، ويتم تحديده عن طريق قياس درجة الحرارة وأخذ العينات لتلبية متطلبات إنتاج الصوف المعدني، ويتم نقله إلى جهاز الطرد المركزي وخط إنتاج الصوف المعدني اللاحق لتوفير المواد الخام لخط إنتاج الصوف المعدني.

الميزات الهيكلية:

1. انبعاثات دخان أقل وفوائد بيئية واضحة؛
2. الكفاءة العالية: كفاءة الصهر للفرن الكهربائي هي ضعف كفاءة قبة فحم الكوك.
3. التحكم في تدفق الفرن الكهربائي مستقر. التأكد من استقرار تدفق المخزون من الجوانب التالية:
① تصميم الحجم وتصميم القطب الكهربائي للفرن الكهربائي معقول؛
② التصميم الدقيق للتحكم في منفذ تبريد المياه؛
③ شلال متنقل مع حرية الحركة.
4. استهلاك منخفض للطاقة: استهلاك الطاقة الرئيسي للخبث الساخن في الفرن الكهربائي: 350-400 درجة/طن من القطن، استهلاك قطب الجرافيت هو 2-3 كجم/طن من القطن.
5. درجة عالية من الأتمتة الكهربائية.

تحت مخطط العملية:

1. التعريف الأساسي والوظائف الرئيسية

1.1 التعريف

1.2 الوظائف الرئيسية

• استقرار درجة الحرارة: يحافظ على الخبث المنصهر عند درجة حرارة 1300-1500 درجة مئوية من خلال التحكم الذكي في التسخين الكهربائي، مما يضمن السيولة للتحبيب المستمر.
• التحبيب الفعال: يعتمد تقنية تحبيب الانحلال المتقدمة لإنتاج جزيئات الخبث بحجم جسيم يتراوح من 0.1 إلى 5 مم (قابل للتعديل وفقًا للاحتياجات)، مع كروية عالية وتوزيع جيد لحجم الجسيمات.
• استعادة الحرارة المهدرة: يتم استخلاص الحرارة المفقودة من الخبث المنصهر من خلال المبادلات الحرارية وتحويلها إلى بخار أو ماء ساخن للإنتاج والتدفئة، مما يقلل من استهلاك الطاقة بنسبة 30-50% مقارنة بالعمليات التقليدية.
• علاج غير ضار: تصلب المعادن الثقيلة في الخبث بشكل كامل من خلال التبريد السريع، وتجنب التلوث البيئي الناجم عن الترشيح؛ وفي الوقت نفسه، يزيل الغبار وانبعاثات الغازات الضارة أثناء معالجة الخبث.
• استغلال الموارد: يمكن استخدام منتجات الخبث المحبب مباشرة كمجمعات بناء عالية الجودة، أو كمضافات أسمنتية، أو مواد أولية لمواد جديدة، مما يحقق إعادة تدوير النفايات الصلبة الصناعية.

2. الهيكل الأساسي والمبادئ الفنية

2.1 المكونات الأساسية

2.2 المبادئ الفنية

1. مرحلة التغذية: يتم نقل الخبث المنصهر ذو درجة الحرارة العالية الناتج عن معدات الصهر (مثل فرن القوس الكهربائي والمحول) إلى فرن التثبيت من خلال شلال محكم الغلق.
2. مرحلة الاحتفاظ بدرجة الحرارة: يقوم عنصر التسخين الكهربائي بتسخين جسم الفرن للحفاظ على درجة حرارة الخبث عند القيمة المحددة (1300-1500 درجة مئوية)، مما يضمن بقاء الخبث في حالة سائلة بدون تصلب.
3. مرحلة التحبيب: يتدفق الخبث المنصهر من خلال الفوهة السفلية، ويتم تفتيته إلى قطرات دقيقة عن طريق تدفق الهواء أو الماء عالي الضغط؛ يتم تبريد القطرات بسرعة لتكوين جزيئات صلبة في صندوق التجميع.
4. مرحلة استعادة الحرارة: يتم استرداد غاز المداخن ذو درجة الحرارة العالية المتولد أثناء التحبيب والحرارة من جسم الفرن بواسطة المبادل الحراري، مما يحول الماء إلى بخار لإعادة التدوير.
5. التجميع والتخزين: يتم نقل جزيئات الخبث المحببة إلى صندوق التخزين من خلال الحزام الناقل، ويمكن تعبئتها أو إرسالها مباشرة إلى خط الإنتاج النهائي.

3. المعلمات التقنية الرئيسية

4. ميزات المنتج

• توفير الطاقة وحماية البيئة: يستعيد الحرارة المهدورة من الخبث المنصهر، مما يقلل من استهلاك الطاقة الأحفورية؛ لا توجد مياه صرف أو غازات أو انبعاثات نفايات صلبة أثناء التشغيل، مما يتوافق مع المعايير البيئية الدولية (مثل الاتحاد الأوروبي CE، ISO 14001).
• ارتفاع معدل استخدام الموارد: تتميز منتجات الخبث المحبب بنشاط عالي وخصائص ميكانيكية جيدة، والتي يمكن أن تحل محل الرمل الطبيعي والحصى، وتحول "النفايات إلى كنز" وتقليل هدر الموارد.
• عملية مستقرة وموثوقة: نظام التدفئة الكهربائية لديه خرج حرارة مستقر، والمواد المقاومة للحرارة لديها مقاومة درجات الحرارة العالية ومقاومة التآكل؛ يحقق نظام التحكم الأوتوماتيكي المراقبة في الوقت الحقيقي والإنذار المبكر للأخطاء، مما يضمن التشغيل المستمر لمدة 24 ساعة.
• القدرة على التكيف قوية: مناسبة لمختلف الخبث المنصهر (مثل خبث صناعة الصلب، وخبث صهر المعادن غير الحديدية، وخبث حرق النفايات الصلبة الصناعية) بتركيبات ولزوجة مختلفة؛ يمكن تخصيصها وفقًا لتكوين الخبث الخاص بالمستخدم وقدرته على المعالجة.
• تكلفة تشغيل منخفضة: يتمتع نظام التسخين الكهربائي بكفاءة حرارية عالية، وتكلفة صيانة المكونات منخفضة؛ عملية التحبيب بسيطة، مما يقلل من مدخلات العمالة.

5. سيناريوهات التطبيق

• الصناعة المعدنية: معالجة خبث صناعة الصلب، وخبث صناعة الحديد، وخبث صهر المعادن غير الحديدية (النحاس والألمنيوم والنيكل)؛ استعادة الحرارة المهدرة وإنتاج مجاميع البناء.
• معالجة النفايات الصلبة الصناعية: معالجة خبث الحرق الناتج عن النفايات البلدية الصلبة والنفايات الخطرة والنفايات الصناعية. المعالجة غير الضارة واستخدام الموارد للخبث.
• صناعة مواد البناء: إنتاج الركام الخرساني عالي الجودة والمضافات الأسمنتية ومواد البناء خفيفة الوزن من الخبث الحبيبي.
• مشاريع الطاقة الجديدة وحماية البيئة: دعم المعدات لمحطات تحويل النفايات إلى طاقة، ومشاريع استعادة الحرارة الناتجة عن النفايات الصناعية، والمجمعات الصناعية ذات الاقتصاد الدائري.

6. المزايا التنافسية

• التكنولوجيا المتقدمة: يدمج تقنيات التسخين الكهربائي، والتحبيب الفعال، وتقنيات استعادة الحرارة المهدرة، مما يؤدي إلى نضج الصناعة تقنيًا.
• حلول مخصصة: يوفر تصميمًا مخصصًا للمعدات وتحسين العمليات وفقًا لخصائص الخبث الخاصة بالمستخدم وقدرة المعالجة ومتطلبات المنتج.
• شهادة دولية: لقد حصل المنتج على شهادات CE وISO 9001 وغيرها من الشهادات الدولية، بما يتوافق مع المعايير الفنية والبيئية للأسواق العالمية (مثل أوروبا وجنوب شرق آسيا وأفريقيا).
• خدمة ما بعد البيع الشاملة: يوفر خدمات شاملة بما في ذلك تركيب المعدات، والتشغيل، والتدريب على التشغيل، والصيانة؛ مراكز الخدمة الخارجية تضمن الدعم الفني في الوقت المناسب.
