معدات فرن التيار المتردد الحديدية الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض على أساس قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهرين |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| موقع صالة العرض | إندونيسيا، روسيا، جنوب أفريقيا | تصحيح العمر الافتراضي | 1 سنة |
|---|---|---|---|
| استهلاك مياه التبريد | ~ 80 طن/ساعة | ميزات السلامة | حماية من درجة الحرارة الزائدة، إيقاف التشغيل في حالات الطوارئ، التحكم في انبعاثات الغاز |
| نوع الحمار الكهربائي | فرن الكوروندوم | هيكل الفرن | رَأسِيّ |
| تثبيت | يلزم التجميع في الموقع | اسم المنتج | معدات صهر السبائك الحديدية |
| متانة | طويلة الأمد | يستخدم | فرن الصهر |
| مصنع المعدات | شيآن، الصين | ||
| إبراز | فرن الأسطوانة الحديدية الأحمر,فرن التيار المتردد لصهر السبائك الحديدية,معدات أفران صناعة الحديد الصناعية |
||
منتوج وصف

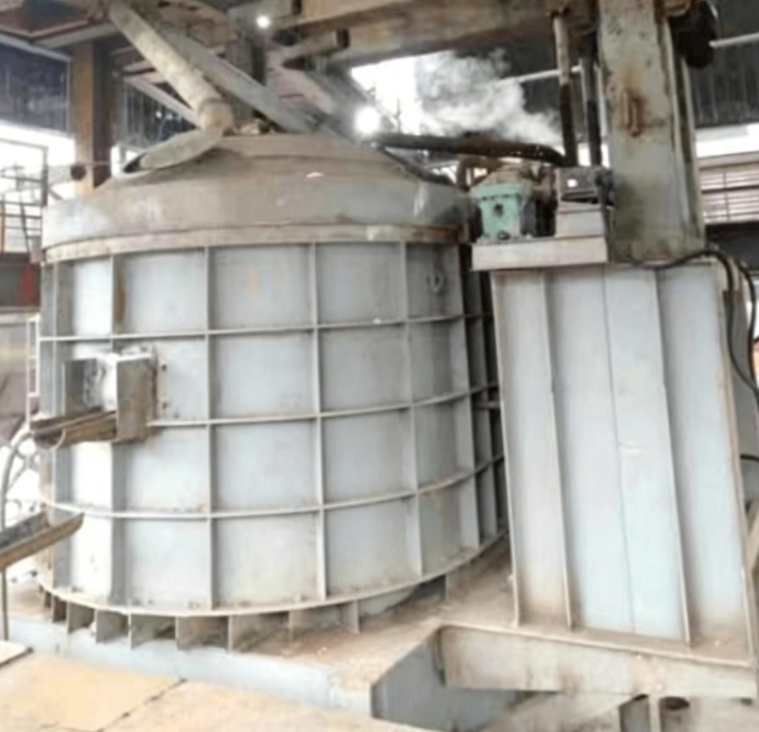

الطين الأحمر صناعة الحديد معدات فرن التيار المباشر
1التطبيق الرئيسي وخصائص المواد الخام
فرن حديد الطين الأحمر DC هو معدات صهارة تخفيف قوس DC مصممة خصيصًا للطين الأحمر ، وهو نفايات خطرة تنتج في إنتاج الألومينا.إنه يستعيد الحديد بفعالية من الطين الأحمر ويُنتج سلخ مواد البناء كمنتج جانبيالمعدات تحقق الحد من، إعادة تدوير ومعالجة غير ضارة من الطين الأحمر،بمثابة حل لترقية منخفضة الكربون وقصيرة العملية لتقنيات الفرن العالي التقليدية والفرن الدوار للتخلص من الطين الأحمر.
- المواد الخام: الطين الأحمر من صناعة الألومنيوم (حتويات الحديد: 15%~35%، تحتوي على عناصر قيمة مثل الألومنيوم والكالسيوم والسيليكون والفاناديوم؛ نفايات خطرة قاعية للغاية)
- المنتجات الرئيسية: الحديد الخام منخفض الكربون، الخردة المطفأة بالماء (المواد الخام للكلينكر الاسمنتي). يمكن استرداد المعادن المرتبطة بها بما في ذلك الفاناديوم والتيتانيوم بشكل شامل.
- توجيه العملية: تصنيع الحديد بالحد المباشر للعملية القصيرة مع انبعاثات كربونية أقل بنسبة 50٪ إلى 60٪ من الأفران العالية التقليدية ، بما يتماشى مع سياسات الوصول إلى ذروة الكربون ،حيادية الكربون وإعادة تدوير النفايات الخطرة.
2مبدأ العمل
- ذوبان درجة حرارة عالية عن طريق قوس DC: يتم تشكيل قوس كهربائي ثابت متزامن بين كاثود الجرافيت العلوي والانود السفلي للمكّة. تصل درجة حرارة القوس إلى 10000 درجة مئوية ودرجة حرارة اللهب حوالي 4000 درجة مئوية،الذي يذوب بسرعة الطين الأحمر، ومواد تخفيف الكربون (الأنثراسيت / الكوكس) والجريانات (الشمس / الكوارتز).
- تقليل محسن عن طريق التحريك الكهرومغناطيسيالتيار المستمر يولد مجالا مغناطيسيا ثابتة لدفع التدفق الاتجاهية من بركة صهر.يسمح بتفاعل كاف بين أكسيد الحديد في الطين الأحمر والكربوننسبة استرداد الحديد تصل إلى أكثر من 85٪ مع تكوين موحد.
- فصل المعدن المنصهر والخردة: يتراكم الحديد الخام المذاب ذو الكثافة العالية في قاع الفرن ، بينما تعوم الخامات (الكلسيوم الألومينوسيليكات) على الطبقة العليا.يتم تفريغها بشكل منفصل من فتحة الصنبور الحديدية ومخرج الخردةيتم استخدام الخردة المكبوتة كمادة خام لمواد البناء.
- إعادة تدوير غازات الدخان: يتم تنقية غاز التهوية الذي يحتوي على أول أكسيد الكربون وإعادة استخدامه كوقود لتقليل استهلاك الطاقة.
3هيكل المعدات والمكونات
| وحدة النظام | المكونات الأساسية | وصف الوظيفة |
|---|---|---|
| نظام جسم الفرن | قشرة الصلب ، غطاء مقاوم للنار عالي الألومينا / المغنيسيوم الكربون ، سقف الفرن المبرد بالماء ، مخرجات الحديد والحديد | يتحمل درجات الحرارة العالية فوق 2000 درجة مئوية والإجهاد الميكانيكي؛ السقف المبرد بالماء يقلل من فقدان الحرارة |
| نظام الكترود | الكترود العلوي من الجرافيت (الكاثود) ، وآلية رفع الكترود وتدويره، ذراع عرضية موصلة | التحكم الذكي بـ PLC يثبت طول القوس والطاقة ويقلل من استهلاك الإلكترود |
| نظام إمدادات الطاقة | مُصوّب متزامن 12/24 نبض، محول، خزانة تحكم | يوفر طاقة متواصلة ثابتة، عامل الطاقة: 0.95 ‰.98، لا وجود لتداخلات هارمونية لشبكة الكهرباء، لا حاجة إلى تعويض الطاقة التفاعلية |
| نظام التحكم | نظام PLC آلي بالكامل، أجهزة استشعار درجة الحرارة / الضغط / التيار، HMI | بدء وتوقف مفتاح واحد؛ تنظيم تلقائي لدرجة الحرارة والطاقة وموقف الأقطاب الكهربائية؛ مراقبة العملية الكاملة للذوبان |
| النظام المساعد | وحدات التجفيف والحزم والبريكيت، جهاز جمع الغبار في محطة الكيسات ونظام إزالة الكبريت، جهاز إطفاء مياه الخردة | الطين الأحمر قبل المعالجة (حجم الرطوبة ≤10٪) ، وضمان الامتثال لانبعاثات غازات الدخان وتحقيق الاستخدام الموارد من الخردة الذيل |
4المزايا التقنية الأساسية (مقارنة بالتكنولوجيات التقليدية)
✅توفير طاقة ممتاز: توفير 15%~20% من الطاقة مقارنة بأفران التيار المتردد وتقليل استهلاك الأقطاب الكهربائية بنسبة 35%~45%.والتي يمكن تخفيضها إلى 390 كيلوواط في الساعة مع تسخين الغاز الطبيعي مسبقًا.
✅معدل استرداد المعادن المرتفع: معدل استرداد الحديد من قوس متزامن ثابت ومحركات الكهرومغناطيسية إلى 85٪ إلى 92٪ ، أعلى بكثير من 60٪ إلى 70٪ من الفرن الدوار.
✅جودة منتج مستقرة: الحديد الخام المنتج يحتوي على نسبة منخفضة من الكبريت والفوسفور (≤0.05٪) ، ويتميز بنسبة منخفضة من الكربون والشوائب ، وهو مثالي لصناعة الصلب.
✅منخفض الكربون و صديقة للبيئة: معالجة غازات الدخان بسهولة عن طريق إزالة الغبار وإزالة الكبريت ، لا توجد تلوث ثانوي للنفايات الصلبة. انبعاثات الكربون أقل بنسبة 50٪ إلى 60٪ من الفرن العالي ،الوفاء بمتطلبات التخلص من النفايات الخطرة وحياد الكربون.
✅قابلية تكييف واسعة للمواد الخام: معالجة مباشرة للطين الأحمر الذي يحتوي على الحديد أكثر من 15٪ دون تجميل معقد للخامات. ينطبق أيضًا على خامات الصلب والنيكل والغبار الحديدي وغيره من النفايات الصلبة.
✅تكلفة تشغيل منخفضة: يزيل عامل الطاقة العالي تعويض الطاقة التفاعلية. حياة خدمة الكترود الطويلة والصيانة البسيطة خفضت التكلفة الإجمالية للطن من الحديد بنسبة 8 ٪ ٪.
5المعايير التقنية النموذجية (3150 ∼ 4000 كيلو فاي)
| المعلمات | مجموعة المواصفات |
|---|---|
| السعة المسموح بها | 3150 / 4000 kVA |
| الجهد العامل | 150~350 فولت (قابلة للتعديل) |
| التيار العامل | 8000~18000 A (يمكن ضبطها) |
| درجة حرارة الذوبان | 1800~2200 درجة مئوية |
| استهلاك الطاقة لكل طن من الحديد | 800-1000 كيلوواط ساعة (التدفئة الكهربائية فقط) ؛ 390-500 كيلوواط ساعة (مع التسخين المسبق) |
| قطر الكهرباء | 350×500 ملم |
| قطر جسم الفرن | 3.5 5 م (يمكن تخصيصها) |
| معدل استرداد الحديد | ≥85% |
| وضع التحكم | PLC تلقائي بالكامل / يدوي |
6سيناريوهات التطبيقات والقيمة
- التخلص من النفايات الخطرة من الطين الأحمر: يحل مشاكل مثل احتلال الأراضي وتلوث التسرب الناجم عن تخزين الطين الأحمر في مصانع الألومنيوم.
- إنتاج المواد الخام المعدنية: يوفر الحديد الخام منخفض الكربون لصناعة الصلب والخراب المطفئ بالماء للأسمنت ومواد البناء، مما يحسن القيمة المضافة للنفايات الصلبة.
- الاسترداد الشامل للمعادن المرتبطة: يستعيد العناصر القيمة بما في ذلك الفاناديوم والتيتانيوم والأراضي النادرة في الطين الأحمر لتحسين الفوائد الاقتصادية للمشاريع.
- صناعة الحديد الخضراء: يحتوي على تركيبات وحدات بدون بنية تحتية واسعة النطاق، مناسبة لمصانع الألومنيوم المتوسطة والصغيرة ومؤسسات معالجة النفايات الخطرة.
7مقارنة مع العمليات التقليدية
| البند المقارن | فرن الأسطوانة الحديدية الأحمر | الفرن العالي التقليدي | فرن الدوار |
|---|---|---|---|
| قابلية تكييف المواد الخام | يمكن شحن الطين الأحمر مباشرة (Fe ≥15%) | يتطلب خام الحديد عالي الجودة (Fe ≥ 50٪) | احتياجات المعالجة المسبقة ودرجة المعدن العالية |
| معدل استرداد الحديد | 85٪ ٪ 92٪ | 90٪ ٪ | 60٪ ٪ 70٪ |
| استهلاك الطاقة لكل طن من الحديد | 800-1000 كيلوواط ساعة (التدفئة الكهربائية فقط) | 500~600 كجم من الفحم القياسي | 12001500 كيلوواط ساعة زائد استهلاك الفحم |
| انبعاثات الكربون | منخفضة (عملية قصيرة) | عالية (عملية طويلة) | متوسطة |
| صعوبة البيئة | سهلة (معالجة غازات الدخان البسيطة) | صعب (حجم غاز الدخان الكبير وتكوين معقد) | متوسطة |
| تكلفة الاستثمار | متوسط (تصميم وحدات) | مرتفع جداً (بنية تحتية ضخمة) | متوسطة |
