فرن القوس الكهربائي اللامركزي التنصت على القاع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض على أساس قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهرين |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| قدرة الانصهار | 5-300 طن | درجة حرارة التشغيل | 1600-1800 درجة مئوية |
|---|---|---|---|
| طلب | إنتاج الصلب، تصنيع السبائك، إعادة تدوير المعادن | نظام التحكم | PLC / التحكم المحوسب |
| نوع المعدات | الآلات الصناعية | ميزة | توفير الطاقة |
| نوع الجهاز | فرن القوس الكهربائي بالتيار المستمر | وضع تنظيم الجهد | لا يوجد تحميل تنظيم الجهد الكهربائي |
| نظام التنصت على الفرن | التنصت السفلي أو التنصت الجانبي | الكلمة الرئيسية | ذوبان المرح |
| إبراز | فرن القوس الكهربائي لصناعة الصلب,فرن التقطير الأسفل الحاد,معدات صناعة الصلب ذات التقطير الأسفل |
||
منتوج وصف

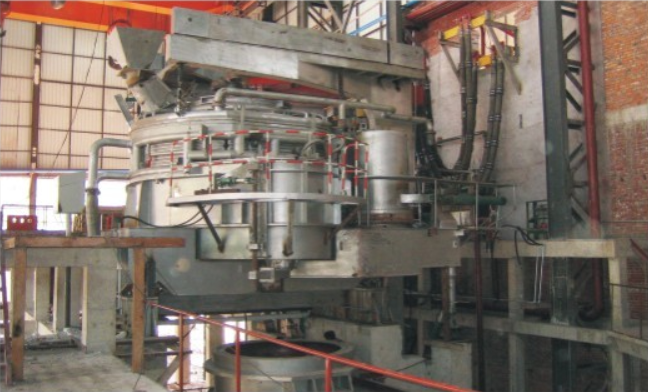

فرن القوس الكهربائي اللامركزي التنصت على القاع
مقدمة المعدات والمعلمات
فرن القوس الكهربائي EBT | المعدات الأساسية للتنصت عالي الكفاءة والخالي من الخبث وصناعة الصلب بعملية قصيرة
يعتبر فرن القوس الكهربائي اللامركزي (EBT) من المعدات الأساسية للعملية القصيرة الحديثة لصناعة الفولاذ. اعتماد تصميم التنصت غريب الأطوار أسفل الفرن، فإنه يدركعملية التنصت الخالية من الخبث والصلب المتبقي والاحتفاظ بالخبث، مما يحسن بشكل كبير جودة الفولاذ المنصهر وكفاءة الإنتاج، ويلبي طلب صهر الطاقة العالية جدًا.
1. تكوين المعدات
يتكون فرن القوس الكهربائي EBT من أربع وحدات أساسية:نظام جسم الفرن، النظام الميكانيكي، النظام الكهربائي والنظام المساعد، تتميز بهيكل مدمج وأتمتة عالية.
1.1 نظام جسم الفرن
- شل الفرن: مقسمة إلى قشرة علوية وسفلية. الجزء السفلي يعتمد هيكل أنفي بيضاوي الشكل غريب الأطوار، مبطن بطوب كربون المغنيسيوم / طوب الألومينا والمغنيسيا الحراري. تصل نسبة تغطية جدار الفرن المبرد بالماء إلى 87%-90%.
- سقف الفرن المبرد بالماء: هيكل مبرد بالماء بالكامل مع فتحة قطب كهربائي في المنتصف، ومجهز بجهاز مانع للتسرب وعادم الدخان.
- صندوق التنصت غريب الأطوار: ثقب التنصت الموجود في الموضع اللامركزي بقاع الفرن، المتوافق مع آلية فتح وإغلاق البوابة المنزلقة / السدادة، مملوءة برمل تصريف المغنيسيا لبدء الصب التلقائي.
1.2 النظام الميكانيكي
- آلية رفع القطب: ذراع متقاطع مركب من النحاس والفولاذ / سبائك الألومنيوم مع محرك مؤازر لضبط رفع القطب الكهربائي وقوة القوس.
- آلية إمالة الفرن: محرك هيدروليكي. زاوية الميل على جانب النقر هي فقط 5°-15°، مع هيكل مبسط وتقليل فقدان الشبكة القصير.
- آلية رفع وتدوير سقف الفرن: محرك كهربائي / هيدروليكي، بالتعاون مع شحن الخردة وصيانة الفرن.
- نظام حقن الأكسجين والكربون: تصميم نفاث مجمع على جدار الفرن، يدعم صهر القوس المغمور بالخبث الرغوي، مما يعزز إمدادات الأكسجين وكفاءة الكربنة.
1.3 النظام الكهربائي
- محول الفرن: تكوين طاقة عالي للغاية، طاقة الوحدة ≥ 600 كيلو فولت أمبير/طن، مما يوفر مصدر طاقة ثابت للقوس.
- نظام الشبكة القصيرة: حلقة موصلة عالية التيار مع تصميم منخفض المقاومة لتقليل فقدان الطاقة.
- نظام التحكم الآلي PLC: تنظيم القطب الكهربائي المتكامل، والتحكم في الطاقة، وتشغيل الإمالة، وقفل الأمان، ودعم المراقبة عن بعد وإمكانية تتبع البيانات.
1.4 النظام المساعد
- نظام تبريد المياه: المكونات الرئيسية لتبريد المياه المتداولة المغلقة مثل غلاف الفرن وسقف الفرن والذراع المتقاطع للقطب الكهربائي.
- النظام الهيدروليكي: توفير الطاقة لإمالة الفرن ورفع القطب الكهربائي وفتح الفتحة وإغلاقها.
- نظام إزالة الغبار والدخان: مجهزة بإزالة غبار الأكياس / استعادة الحرارة المهدرة لتلبية معايير حماية البيئة.
- مغرفة ومغرفة سيارة: إجراء الفولاذ المنصهر والمطابقة مع عملية تكرير LF/VOD.
2. المعلمات التقنية الرئيسية (المرجع القياسي)
| المعلمة | المواصفات (50 طن / 100 طن / 150 طن) |
|---|---|
| القدرة المقدرة | 50t / 100t / 150t (أقصى قدرة التنصت: 1.05-1.2 مرة) |
| قطر قذيفة الفرن | φ4600mm / φ5800mm / φ6800mm |
| قدرة المحولات | 18000 كيلو فولت أمبير / 30000 كيلو فولت أمبير / 45000 كيلو فولت أمبير |
| قطر قطب الجرافيت | φ450 مم / φ500 مم / φ550 مم |
| دائرة الملعب الكهربائي | φ1150 مم / φ1350 مم / φ1500 مم |
| التنصت قطر الثقب | φ120-150 مم (صهر المغنيسيا) |
| زاوية إمالة | جانب النقر: 5°-15°، إمالة الرجوع: ≥5° |
| وقت التنصت | 3-5 دقائق لكل حرارة، معدل فصل خبث الفولاذ > 95% |
| دورة الصهر | 45-60 دقيقة لكل حرارة (مع التسخين المسبق للخردة والشحن المستمر) |
| حجم الصلب المتبقي | 10%-15% من السعة المقدرة، معدل الخبث المتبقي ≥95% |
3. مزايا الأداء
- التنصت الخالي من الخبث وجودة الفولاذ النقي: يؤدي النقر السفلي اللامركزي مع إمالة الزاوية الصغيرة إلى الاحتفاظ بالخبث داخل الفرن، مما يقلل بشكل فعال من محتوى الفوسفور والكبريت، وهو مناسب لإنتاج الفولاذ عالي الكربون وسبائك الفولاذ.
- كفاءة عالية وتوفير للطاقة مع تحسين التكلفة: تم تقصير دورة الصهر بنسبة 20%، وتقليل فقدان الحرارة بحوالي 20%؛ تم تمديد عمر الخدمة الحراري بنسبة 15% مع استهلاك أقل.
- عملية آمنة ومستقرة وسهلة: تجنب خطر الرش الناتج عن النقر المائل التقليدي؛ معدل بدء الصب التلقائي يزيد عن 90%، عملية PLC بمفتاح واحد تقلل من كثافة اليد العاملة.
- متوافق مع إنتاج العملية القصيرة: يمكن مطابقتها مع معدات تكرير LF والصب المستمر لتحقيق إنتاج عملية قصيرة EAF-LF-CC، بإنتاج سنوي يصل إلى 400,000-800,000 طن.
4. نطاق التطبيق
تستخدم على نطاق واسع في صهرالفولاذ الكربوني الطري، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، والفولاذ الخاص. مناسبة لمصانع الصلب ذات العمليات القصيرة القائمة على الخردة، وشركات المسابك وقواعد إنتاج الصلب الخاصة، حيث تعمل كمعدات مفضلة لصناعة الصلب الأخضر الحديث.
