فرن القوس الكهربائي ذو العائق العالي مع تكنولوجيا وطنية براءة اختراع / شهادة ISO 9001

مكان المنشأ	الصين
اسم العلامة التجارية	Shaanxi Chengda
إصدار الشهادات	ISO 9001
رقم الموديل	التفاوض بناءً على قدرة معالجة المعدات
الحد الأدنى لكمية	1 وحدة
الأسعار	The price will be negotiated based on the technical requirements and supply scope of Party A
تفاصيل التغليف	ناقش وفقًا للمتطلبات المحددة للطرف أ
وقت التسليم	2 أشهر
شروط الدفع	ل / c، / تي تي، ويسترن يونيون
القدرة على العرض	أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة

تفاصيل المنتج

إبراز

فرن القوس الكهربائي عالية العائق,معدات تصنيع الصلب,فرن قوس معتمد من قبل ISO

patented steelmaking equipment

ISO certified arc furnace

اترك رسالة

منتوج وصف

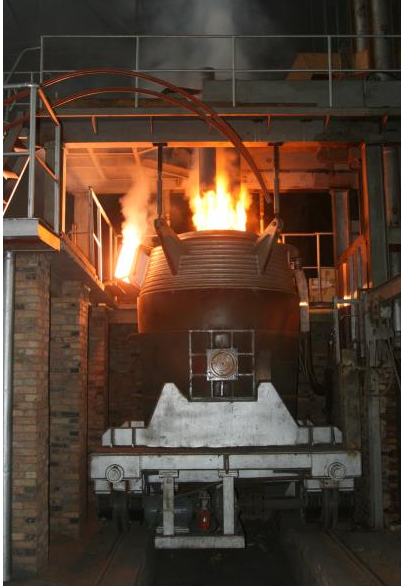

يشير فرن القوس الكهربائي عالية العائق إلى فرن القوس الكهربائي مع مفاعل متصل بسلسلة على الجانب الأساسي من محول فرن القوس.انها معدات صناعة الصلب المتقدمة تستخدم على نطاق واسع في صناعة المعادن:

مبدأ العملمن خلال توصيل مفاعل ثابت أو مشبع في سلسلة على الجانب الأساسي من محول فرن القوس ، يتم زيادة قيمة التفاعل في الدائرة إلى 1.5-2 مرة من القيمة الأصلية.مثلاً، بالنسبة لفرن قوس كهربائي عادي عائق فوق 40t / 25MVA ، تكون قيمة التفاعل حوالي 3.5-4.0mΩ ، في حين يمكن زيادة قيمة فرن قوس كهربائي عالي العائق إلى حوالي 6-8mΩ.هذا يجعله أكثر ملاءمة لتزويد الطاقة القوس الطويل.
المزايا:
- تقليل الإجهاد الميكانيكي: بسبب انخفاض التيار ، يتم تقليل القوة الكهرومغناطيسية ، ويتم تقليل الإجهاد والاهتزاز على مكونات المعدات الميكانيكية.كما يتم تخفيف تأثير التيار الدائري على مكونات المعدات الكهربائية.
- انخفاض تدخلات شبكة الكهرباء: يمكن أن يقلل من تقلبات التيار بنسبة 46٪ وتذبذب الجهد بنسبة ما يقرب من 30٪ ، مما يقلل من التأثير والتداخل على شبكة الكهرباء ويقلل من التذبذب.
- انخفاض الاستهلاك: انخفاض التيار يؤدي إلى انخفاض في استهلاك الطاقة واستهلاك الأقطاب الكهربائية.
- استقرار قوس عالي: نظراً لتفاعل مرتفع وعامل طاقة منخفض ، فإن استقرار القوس مرتفع.
- انخفاض اهتزاز المعدات: يمكن أن يقلل من الاهتزاز الناجم عن عدم كفاية صلابة آلية رفع الأقطاب الكهربائية.
تكوين المعدات: يتضمن أساسا محول فرن كهربائي، شبكة قصيرة، جهاز رفع الأقطاب الكهربائية، ذراع عرضية موصلة، غطاء الفرن المبرد بالماء، غطاء فرن رفع وجهاز دوار،جسم الفرن، جهاز إمالة جسم الفرن، المكعب، سيارة الصنبور، نظام مياه التبريد، نظام الهواء المضغوط، النظام الهيدروليكي، نظام التغذية التلقائي، نظام إمدادات الطاقة عالية الجهد،نظام التحكم الكهربائي منخفض الجهد، الأتمتة الأساسية، ونظام التحكم بالحاسوب.
التطبيق: باعتبارها المعدات الرئيسية في صناعة الصلب قصيرة العملية ، فهي مفيدة للغاية لصهر الصلب الذي يحتوي على عناصر أكثر سهولة في الأكسدة. يمكن استخدامها لصهر الصلب الهيكلي الكربوني ،فولاذات سبائك مختلفة، والصلب المقاوم للصدأ. يمكن أن تكون المواد الخام قطعة فولاذية باردة كاملة ، جزء من قطعة فولاذية + المعدن الساخن ، قطعة فولاذية مسبقة التسخين ، الحديد المقلل بالضغط الساخن ، الحديد الإسفنج ، إلخ.

معايير فرن القوس الكهربائي عالية العائق

هذه الوثيقة تلخص المعلمات التقنية الأساسية لفرن القوس الكهربائي عالية الاكتئاب (HIEAF) ، مقسمة إلى أربع فئات: المعلمات الاساسية القياسية، المعلمات الكهربائية الرئيسية،المعايير الهيكلية والعملية، وكذلك مؤشرات استهلاك الطاقة وحماية البيئة. تم تقديم قيم نموذجية تتوافق مع طاقات الفرن الشائعة للإشارة المباشرة والاختيار.

1المعايير الاساسية المسموح بها (مصنفة حسب الطاقة الرئيسية)

تتميز أفران القوس الكهربائي عالية العائق عموماً بقدرتها الاسمية ، والتي تتراوح من أكثر من عشرة أطنان إلى أكثر من مائة طن.يتم مطابقة قدرة المحول مطابقة بدقة مع قدرة الفرن.

القدرة الاسمية	السعة القياسية للمحول	الصفوف المطبقة من الصلب	عدد الحرارة اليومية
30 طن	3035MVA	الصلب الخفيف، الصلب ذو السبائك المنخفضة	8 ≈ 12 حرارة
50 طن	5060MVA	الفولاذ الخفيف، الفولاذ المسبوب، الفولاذ المقاوم للصدأ	10 ≈ 14 درجة حرارة
80 طن	8090MVA	الفولاذ المقاوم للصدأ والفولاذ الخاص	12 ∼ 16 درجة حرارة
100 طن	100-120MVA	الصلب الخاص، الصلب المقاوم للصدأ عالية الجودة	14-18 حرارة
150 طن	150-180MVA	مصانع الصلب ذات العملية القصيرة واسعة النطاق ، التي تدعم الصب المستمر والطحن	16 ≈ 20 حرارة

ملاحظة: بالمقارنة مع أفران القوس الكهربائية التقليدية ، تتميز أفران العوائق العالية بأقواس أكثر استقرارا وتسمح بالعمل على قوس طويل ، مما يؤدي إلى:زيادة كفاءة استخدام المحولوسرعة الذوبان

2المعلمات الكهربائية الرئيسية (الخصائص الحرجة للأفران عالية الاندفاع)

هذه تمثل الاختلافات الأساسية عن أفران القوس الكهربائية التقليدية وهي المؤشرات الرئيسية لتصميم المعوقات العالية.

2.1 معوقة الدوائر القصيرة وتفاعل السلسلة

عائق الدائرة القصيرة للمحولات التقليدية EAF: بشكل عام10٪ 12٪
عائق الدائرة القصيرة للمحولات HIEAF: زادت إلى16٪ 20٪، ويمكن أن تصل إلى 22٪ لتصاميم عالية جدا
رد فعل المفاعل المتسلسل على الجانب الأساسي:1.5 إلى 2 مراترد فعل التسرب في محول الفرن. زيادة رد فعل الدوائر الكلية تحد من تيار الدوران القصير ويقمع تذبذب الجهد.

2.2 مستوى الجهد القياسي

التوترات الواردة الشائعة عالية الجهد تشمل35kV و 66kV و 110kVالجانب المنخفض الجهد يوفر خروجا عاليا للتيار لتشغيل الفرن، مع تنظيم الجهد متعددة المستويات لتلبية متطلبات مراحل الذوبان والأكسدة والحد.

2.3 التيار الاسمي وتيار الدائرة القصيرة

التيار الاشتراكي الاسمي للكهرباء: يزداد مع الطاقة ، حوالي 25-30kA لفرن 50t و ما يصل إلى 40-50kA لفرن 100t.
الميزة الأساسية لتصميم المعوقات العالية:يمكن تخفيض التيار النبضي للدائرة المختصرة بنسبة 30%~40%، مما يقلل إلى حد كبير من الآثار على شبكة الكهرباء والمحول والشبكة القصيرة.

2.4 عامل الطاقة

بسبب التفاعل المتسلسل ، فإن عامل الطاقة الطبيعي لـ HIEAF منخفض نسبياً ، وبشكل عام0.75 ٠85عادة ما تكون مجهزةمكافئ فير ثابت (SVC) أو مولد فير ثابت (SVG)بعد التعويض، يمكن تحسين عامل الطاقة إلى ما فوق 0.9.

3الالكترودات والشبكات القصيرة

الأقطاب الكهربائية هي المكونات الأساسية المستهلكة للطاقة في أفران القوس الكهربائي. يقدم HIEAF أداءً أفضل بكثير من استهلاك الأقطاب الكهربائية من الأفران التقليدية.

مادة الكترود:أقطاب الكربون الكهربائية ذات الطاقة العالية للغايةيتم اعتمادها على نطاق واسع ، مع مقاومة الأكسدة ، ومقاومة درجات الحرارة العالية وكثافة التيار المسموح بها أعلى.
قطر الكهرباء
- فرن 30 طن: Φ350~400mm
- فرن 50 طن: Φ450 ≈ 500 ملم
- فرن 80 ′′100t: Φ550 ′′600mm
- فرن 150 طن: Φ650~700mm
مؤشر استهلاك الإلكترود: الاستفادة من عملية القوس الطويل وتقلبات التيار الصغيرة ، يمكن التحكم في استهلاك الإلكترود من HIEAF1.2.1.8 كجم/طن من الصلب، في حين أن EAF التقليدي هو عموما فوق 2.0 كجم / طن من الصلب.
معايير الشبكة القصيرة: تستخدم الشبكة القصيرة أنابيب النحاس المبردة بالماء أو الموصلات المركبة من النحاس والألومنيوم. يتم تقليل الطول وتقليل مقاومة الدائرة إلى انخفاض الخسارة النشطة.مطابقة استجابة الدوائريتم إعطائها الأولوية على خفض المقاومة البسيطة.

4معايير تشغيل الهيكل والعملية

4.1 هيكل الفرن

مادة غلاف الفرن: لوحات فولاذية عالية القوة مثلQ345، مغلفة بمواد مقاومة للنار بما في ذلك الطوب المغنيسيوم الكربوني والطوب الألومنيوم المغنيسيوم الكربوني.
نوع غطاء الفرن:غطاء فرن الدرع المبرد بالماء بالكامل، مع مقاومة درجة حرارة عالية ، وعمر خدمة طويل و القدرة على التكيف مع ظروف العمل طويلة القوس عالية الطاقة.
زاوية الانحناء: زاوية الانحناء المسموح بها هي45° ≈ 50°، مدفوع هيدروليكيا مع سرعة إمالة قابلة للتعديل.

4.2 نظام إمداد الأكسجين و حقن الكربون

وضع إمداد الأكسجين: رصاصة الأكسجين المشتركة وتبريد الماء، مع ضغط الأكسجين0.8 ∙ 1.2MPaتزداد تدفقات الأكسجين مع السعة، لتصل إلى 3000~4000Nm3/h لفرن 100t.
نظام حقن الكربون: يستخدم لتوليد الحصى الرغوة وتشغيل القوس الغارق. يتم تنسيق HIEAF مع الحصى الرغوة ، ويمكن أن يزيد من فولتاج التشغيل ويقلل من تقلبات شبكة الكهرباء.

4.3 دورة الصهر ودرجة الحرارة

دورة صهر الخردة بالكامل: لـ 50 ‰ 100 طن HIEAFوقت التصليب عند تشغيل الطاقة هو 4560 دقيقة / حرارةبما في ذلك الضغط والربط والشحن، والدورة الإجمالية هي 60 × 80 دقيقة.
درجة حرارة الضغط: اعتمادا على درجات الصلب،1600~1680°C، مع درجات حرارة أعلى للصلبات الخاصة مثل الفولاذ المقاوم للصدأ.

5مؤشرات استهلاك الطاقة وحماية البيئة

5.1 مؤشر استهلاك الطاقة

يحقق HIEAF كفاءة حرارية أعلى من خلال تشغيل القوس الطويل ، مع استهلاك طاقة أفضل من EAF التقليدي.

جميع الخرابات المذابة بالبرد:380-420 كيلوواط في الساعة/طن من الصلب
مع إضافة المعادن الساخنة أو الخردة المحملة بالساخنة: يمكن تخفيضها إلى320~360 كيلوواط/طن من الصلب

5.2 مؤشرات تداخل شبكة الكهرباء

فولتج فليكر (Pst): يتم تقليصه بنسبة25٪ ٪ 35٪مقارنة بالأفران التقليدية، مما يسهل الوفاء بمعايير شبكة الكهرباء للحدود الهارمونية والتملأ.
القمع الهارموني: مجهزة بأجهزة تعويض الطاقة التفاعلية وأجهزة تصفية، ويمكن أن تلتزم بالحدود الهارمونية المحددة في GB/T 14549.
