فرن القوس المغمور الكبير المتردد ذو أربعة أقطاب الكهربائية مع أبرز تكنولوجيا العالم / براءات الاختراع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض بناءً على قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | 2 ~ 3 أشهر |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | أكمل سلسلة التوريد الإنتاجية ، والتوريد في الوقت المحدد ، وتلبية معايير الجودة |
تفاصيل المنتج
| إبراز | فرن القوس المغمور بموجة متواصلة كبيرة,فرن صناعة الصلب ذو أربعة أقطاب الكهربائية,فرن القوس الغارق مع براءات الاختراع,four-electrode steelmaking furnace,submerged arc furnace with patents |
||
|---|---|---|---|
منتوج وصف

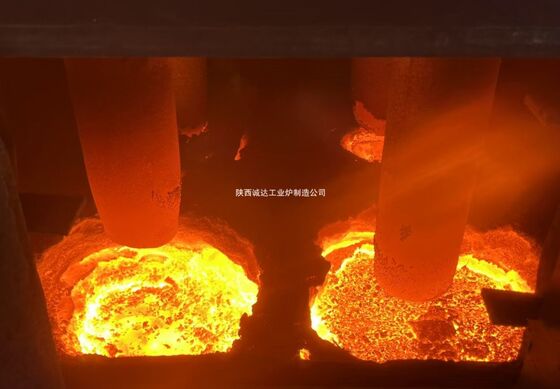

أربعة - الكهرباء الكبيرة المتواصلة فرن القوس الغارق
فرن القوس الغارق المغمور بموجة متواصلة من أربعة أقطاب كهربائية هو معدات معدنية ثقيلة تستخدم أساسًا لتقليص وإذابة الخامات لإنتاج السبائك الحديدية والسيليكون الصناعي وكربيد الكالسيومالخيحتوي على أربعة أقطاب كهربائية أعلى مرتبة في مستطيل، وفرن موصل الأقطاب السفلية، ومصدر الطاقة المباشر التايريستور عالية الطاقة، وتحقيق قوس مستقرة، وتسخين موحد،استهلاك طاقة منخفض، وذوبان عالية الكفاءة. أدناه نظرة عامة مفصلة:
1الهيكل الأساسي ومبدأ العمل
المكونات الأساسية
- نظام الكترود: أربعة الكهرباء المضمنة عمودياً من الجرافيت أو الكهرباء التي تُخبز نفسها وترتب في مستطيل (تخطيط مربع شائع) ، مع قطرات تتراوح بين 800 - 1200 ملم للفنادق الكبيرة.
- نظام إمدادات الطاقة: يتكون من محول محول، خزانة محول التايريستور، مفاعل DC، وشبكة قصيرة.و مفاعل التيار المباشر يقمع الموجات المتزايدة وتثبيت القوس.
- جسم الفرن: يتضمن غلافاً من الصلب ، وغطاءً مقاوم للنيران (أطارات ألومينا عالية + كتلة الكربون) ، وقاع فرن موصل (غرافيت - أنود الطوب الكربوني + طبقة موصلة من النحاس) ،يمكن أن تتحمل درجات حرارة عالية من 1800 - 2200 درجة مئوية وموصلية كهربائية قوية.
- الأنظمة المساعدة: تشمل هذه نظام مياه تبريد، ونظام إزالة الغبار، ونظام تغذية تلقائي، ونظام تحكم PLC لمراقبة وتعديل معايير الصهر في الوقت الحقيقي.
مبدأ العمل
يتدفق التيار المباشر من الأقطاب الكهربائية العليا عبر القوس الغارق ويشحن إلى الأندود السفلي للفرن الموصل ، مما يشكل حلقة ثابتة للتيار الرئيسي.يتم تشكيل حلقة ثانوية من خلال المواد القائمة على الكربون في أسفل الفرن والجدار لضمان التوازن الكهربائيقوس التيار المباشر المستقر يولد تأثير إثارة كهرومغناطيسية قوية، مما يجعل توزيع درجة الحرارة في بركة الذوبان موحدًا ويعجل من تفاعل الانخفاض.
2المعلمات التقنية الرئيسية (نموذج النموذجي على نطاق واسع: 40 - 63MVA)
| مؤشر المعلمات | مجموعة المواصفات |
|---|---|
| السعة المسموح بها | 30 - 120 طن من الحديد المنصهر لكل دفعة (لذوبان السبائك الحديدية) |
| الطاقة المسجلة | 40 - 63MVA |
| الجهد الدخالي المتردد | 800 - 1200 فولت |
| إجمالي التيار المسموح به | 30 - 60kA (7.5 - 15kA لكل كهرباء) |
| قطر الكهرباء | 800 - 1200 ملم |
| استهلاك الكترود | 0.6 - 1.0kg/t (30% - 50% أقل من أفران AC) |
| استهلاك الطاقة | 3800 - 4800kWh/t (للسيليكون الصناعي ؛ 5٪ - 12٪ أقل من أفران AC) |
| درجة حرارة الذوبان | 1800 - 2200 درجة مئوية |
| تدفق مياه التبريد | 200 - 500 متر في الساعة ضغط المياه: 0.4 - 0.6MPa |
| كفاءة إزالة الغبار | ≥99.5٪؛ تركيز الانبعاثات: ≤10mg/m3 |
| كثافة التحريك الكهرومغناطيسي | 0.8 - 1.2T (كثافة الحث المغناطيسي) |
3المزايا الرئيسية مقابل الأفران التقليدية
| الميزة | الوصف |
|---|---|
| قوس ثابت وتسخين موحد | لا توجد إشارة قوس؛ التحريك الكهرومغناطيسي يزيل النقاط الساخنة، مما يقلل من تآكل الغطاء بنسبة 20٪ - 30٪ ويمدد عمر الخدمة. |
| انخفاض استهلاك الطاقة والإلكترودات | إن استهلاك الطاقة أقل بنسبة 5٪ إلى 12٪ من أفران القوس المغمورة ذات ثلاثة أقطاب كهربائية متغيرة ، ويتم تقليل استهلاك الأقطاب الكهربائية بنسبة 30٪ إلى 50٪ بسبب حرق القوس المستقر. |
| الشبكة - أداء ودي | تقلبات صغيرة في الطاقة التفاعلية ولا يوجد انقراض قوس عبور صفر؛ مفاعل التيار المباشر يقمع التيار الداخلي ، وهو مناسب للمناطق ذات شبكات الطاقة الضعيفة. |
| جودة صهر عالية | مجال درجة الحرارة الموحد يسمح بمعدل استعادة عناصر السبائك (Ni ، Cr ، Si) للوصول إلى ≥ 96٪ وتكوين المنتج مستقر. |
| قدرة قوية على التوسع | تخطيط الأربعة أقطاب الكهربائية يسمح بتوسيع طاقة مرنة، ويمكن أن تصل أقصى طاقة فرن واحد إلى 100MVA. |
4سيناريوهات التطبيق
- إنتاج سبائك الحديد: تستخدم في صهر الكربون العالي في فيرروكروم، والسيليكون الحديدي، والسيليكومانغنيز، والفيروتونغستن، والتي هي مناسبة لمتطلبات الإنتاج على نطاق واسع وعلى مستوى عال.
- صناعة صهر السيليكون: يمكنه التعامل مع السيليكا ذات النقاء العالي ، مع نقاء السيليكون يصل إلى 99.5٪ - 99.9٪ ومعدل صهر عال.
- تصنيع كربيد الكالسيوم: توفر البيئة المستقرة عالية درجة الحرارة محتوى كربيد الكالسيوم ≥ 80% وتقلل من استهلاك الطاقة بنسبة 8% - 10% مقارنة بأفران التيار المتردد.
- استرداد المعادن النادرة: قابلة للتطبيق في تخفيض وصهر خام النيكل - الكوبالت والتانتالوم - نيوبيوم ، مع القدرة القوية على التكيف مع المواد الخام المعقدة.
5ملاحظات تشكيل وعملية نموذجية
التكوين
- تخطيط الإلكترود: تخطيط مربع مع مسافة من المركز إلى المركز من 2.5 - 4.0m للكهربائيه، وضمان توزيع التيار المتساوي.
- تحكم إمدادات الطاقة: تبني عملية موازية للخزانة المباشرة المزدوجة (20 - 30MVA لكل خزانة) لتحقيق تعديل تيار مستقل لكل كهرباء والتحكم التلقائي بطول القوس.
- أسفل الفرن الموصل: تصميم المنطقة المتوازية متعددة المنطقة يقلل من كثافة التيار ويمدد عمر خدمة قاع الفرن بنسبة 50٪.
ملاحظات العملية
- يجب التحكم بدقة في عمق إدخال الأقطاب الكهربائية (1.2 - 1.8m) لمنع تعرض القوس وفقدان الطاقة.
- يجب الحفاظ على جودة المياه في نظام التبريد (الموصلية ≤50μS/cm) لتجنب استهلاك الأقطاب الكهربائية والفرن.
- استخدم نظام الحصى ذو الباسية العالية (الباسية R = 1.8 - 2.2) لتحسين معدل إزالة الكبريت (≥ 85%) ومعدل استعادة السبائك.
6المقارنة مع فرن القوس الغارق ذو ثلاثة أقطاب كهربائية
| السمة | أربعة - الكهرباء الكبيرة المتواصلة فرن القوس الغارق | ثلاثة - كهرباء التيار المتردد فرن القوس الغارق |
|---|---|---|
| استقرار القوس | مرتفع (لا يوجد انقراض للعبور) | منخفضة (توهج القوس، ضوضاء ≥105dB) |
| استهلاك الطاقة | 3800 - 4800kWh/t | 4200 - 5200 كيلوواط ساعة/طن |
| استهلاك الكترود | 0.6 - 1.0kg/t | 1.2 - 2.0kg/t |
| عمر الخدمة | 2 - 3 سنوات | 1.2 - 1.8 سنة |
| تأثير الشبكة | ضئيلة (تقلبات طاقة التفاعل المنخفضة والجهد) | كبيرة (تتطلب تعويض الطاقة النشطة) |
| تكلفة التجديد | متوسط (يحتاج إلى قاع فرن موصل) | منخفضة |
7. اتجاهات التنمية
- التكامل فائق الطاقة: الطاقة المسجلة من فرن واحد يمكن أن تصل إلى 80 - 120MVA، مع بنية أربعة أقطاب الكهربائية + متعددة أسفل الأقطاب الكهربائية لتحسين كثافة الطاقة.
- التحكم الذكي: يمكن أن تقوم الأنظمة القائمة على الذكاء الاصطناعي بتعديل مواقع الأقطاب الكهربائية والتيار وسرعة التغذية تلقائيًا ، مما يقلل من دورة الصهر بنسبة 10٪ - 15٪.
- توفير الطاقة وتحسين حماية البيئة: الجمع بين توليد الطاقة الحرارية النفايات والصهر المخصب بالأوكسجين للحد من استهلاك الطاقة بنسبة 15٪ إلى 20٪ واعتماد نظام احتراق منخفض في أكسيد النيتروجين لتلبية معايير الانبعاثات الصارمة.
