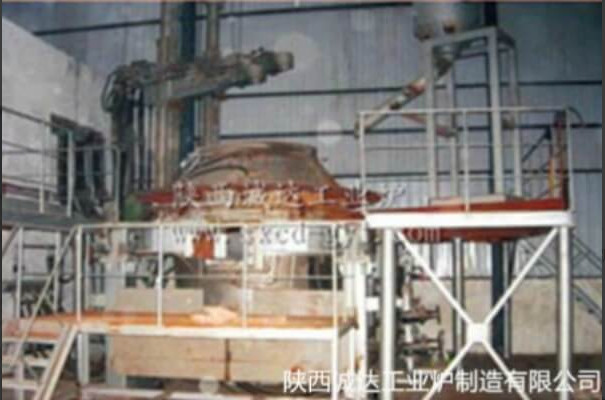

معدات أفران القوس الكهربائي من الألومينا الزركونيا

مقدمة المعدات
1.1 نموذج المعدات: معدات فرن القوس الكهربائي من الألومينا الزركونية HY2.8-4000KVA
1.2 استخدام المعدات: تستخدم أساساً في صهر المواد الهشة والمواد المقاومة للنيران مثل زيركونيا كوروندوم، الألومينا المنصهرة، الموليت، الخ.
1.3 شكل المعدات: يستخدم فرن الكوروندوم الزركونيا غطاء فرن ثابت يتم تبريده بالماء من خلال أنبوب ، وتغذية فوق ، وتفجير الأكسجين فوق ،ويتم تبريد الجدران الخارجية لهيئات الفرن العلوي والسفلي (هيئات الفرن السفلي) بواسطة هيكل مياه الرش. يتأرجح جسم الفرن ويفرغ المواد ، وينقسم إلى أشكال تشغيل اليسار واليمين. يعتمد رفع الأقطاب الكهربائية على محرك تردد متغير أو شكل رفع هيدروليكي بالكامل ،ويمكن التحكم بها بواسطة جهاز تنظيم قابل للبرمجة للسيطرة التلقائية.
1.4 المعلمات ذات الصلة بالمصنع و ظروف الوسيط الطاقي:
1.4.1 ظروف إمدادات الطاقة:
a. نظام إمدادات الطاقة المتغيرة 10/35 كيلو فولت
نظام توزيع الجهد المنخفض
الجهد 380V/220V

(2) الخصائص الهيكلية:
2.1 الغطاء الثابت للفرن المبرد بالماء من الأنابيب أو الصفائح، وتغذية الأعلى، والأكسجين الذي ينفخ من الأعلى، والغلاف العلوي والسفلي للفرن، وهيكل تبريد المياه بالرش خارج جدار الفرن السفلي.
2.2 تستخدم كل مرحلة شبكة قصيرة توفير الطاقة مرتبة في مثلث فضائي، تتكون من قطعتين من الكابلات المبردة بالماء، مكافآت، من خلال قضبان النحاس الجدار،أذرع عريضة موصلة من الفولاذ النحاسي المركب (نوع رفع العربة)، إلخ قيمة عائق الشبكة القصيرة ≤ 3m Ω ، عدم توازن عائق ثلاثي المراحل ≤ 8٪ ؛
2.3 جهاز تحكم أوتوماتيكي متطور وموثوق به من نوع محرك تردد متغير: قادر على التشغيل التلقائي واليدوي. نطاق ضبط تيار القوس: 25٪ -150٪ lm.وقت استجابة الكترود.0.15S
2.4 إن إمالة جسم الفرن تستخدم ناقل نقل هيدروليكي وتدمج صمامات هيدروليكية من نوع الكتل.
يعتمد مشبك الكترود 2.5 طريقة مشبك الحزام ، والتي هي موثوقة ولديها عمر خدمة طويل.
2.6 يتم اعتماد طريقة القيادة الهوائية على مشبك الأقطاب الكهربائية.
2.7 يتم التحكم في جهاز تنظيم رفع الكهرباء التلقائي بواسطة جهاز تحكم قابل للبرمجة من شركة سيمنز PLC من ألمانيا.
2.8 الجهد الأساسي للمحول هو 10 كيلو فولت، والجهد الثانوي هو 220-110 فولت. لا يوجد نظام لتنظيم الجهد الكهربائي، طريقة المخرج العلوي.
يحتوي نظام مياه التبريد على مراقبة الضغط ودرجة حرارة الماء ، بالإضافة إلى إنذارات الصوت والضوء. لمنع انقطاع التيار الكهربائي ، يحتاج المستخدمون إلى تثبيت خزانات مياه عالية المستوى.
2.10 تتم مراقبة و إدارة معايير الفرن الكهربائي بواسطة أجهزة الكمبيوتر الصناعية.

3- الهيكل الميكانيكي وصف ومبدأ العمل
فرن الكوروندوم الزركوني هو غطاء فرن ثابت مستقيم أنبوب تبرد بالماء، وقلة تحميل، والأكسجين فوق نفخ. منصة جسم الفرن هو طريقة إمالة المحور الثابت،ويتم تشكيل هيكل تبريد المياه الرشائية الخارجية لجدار الفرنيتكون الجزء الميكانيكي من الأجزاء التالية:
أ- أجسام الفرن العلوية والسفلية
ب: جهاز إمالة الفرن.
ج: نظام شبكة قصيرة.
d، غطاء الفرن الثابت المستقيم للأنابيب المبردة بالماء (نوع الصفيحة)
e، جهاز رفع الكترود.
نظام هيدروليكي.
g، نظام التبريد بالماء.
h، النظام الهوائي.

4مزايا الأداء
إنتاج منتجات عالية النقاء:من خلال التحكم الدقيق في درجة الحرارة وعمليات الذوبان المحسنة ، يمكن تقليل الشوائب بفعالية ، مما يضمن نقاء عالية وجودة مستقرة لمنتجات زيركونيا كوروندوم المنتجة.مثلاًفي ظل سيطرة صارمة على ظروف التفاعل داخل الفرن ، يمكن استقرار محتوى الزركونيا في منتجات زركونيا الكوروندوم المنتجة ضمن النطاق المستهدف ،مع كمية منخفضة للغاية من الشوائب، تلبية المتطلبات الصارمة للمواد الصلبة للنار من الدرجة العالية والسيراميك الإلكترونية والصناعات الأخرى لجودة زيركونيا كوروندوم،توفير ضمانات قوية لإنتاج منتجات عالية الجودة.
كفاءة الذوبان الفعالة:مع القدرة القوية على تسخين القوس وتصميم هيكل الفرن المعقول ، يمكن تسخين مادة الفرن إلى الذوبان وإكمال تفاعل الذوبان في وقت قصير نسبيًا ،تحسين كفاءة الإنتاج بشكل كبيرمقارنة مع معدات الصهر التقليدية ، زاد إنتاج زيركونيا كورندوم لكل وحدة وقت بشكل كبير ،لتلبية الطلب المتزايد على السوق على زيركونيا كوروندوم ووضع الأساس للشركات لتحسين كفاءة الإنتاج.
تعديل عملية مرن:معايير مختلفة لعملية الذوبان مثل تيار الكهرباء، والجهد، وطول القوس، ومدة الذوبان،ويمكن تعديل تكوين الخامات بمرونة وفقا لاحتياجات الإنتاج المختلفة وخصائص المواد الخاملا يحتاج المشغلون إلا إلى إدخال المعلمات المقابلة على واجهة التحكم ، ويمكن للمعدات الاستجابة بسرعة والتكيف تلقائيًا مع حالة العمل المثلى ،تحقيق إنتاج مخصص لمواصفات مختلفة من منتجات زيركونيا كوروندوم، والتكيف مع الطلبات المتنوعة للسوق، وتوفير مساحة واسعة للشركات لتوسيع أعمالها.
ميزات توفير الطاقة وحماية البيئة: يعتبر التصميم بالكامل كفاءة استخدام الطاقة ، ويعتمد تقنية الطاقة المتقدمة وتدابير عزل الفرن الفعالة ،يقلل بشكل فعال من خسائر الطاقة أثناء النقل والتحويل، وتقلل من استهلاك الطاقة لكل وحدة منتج. في الوقت نفسه، مجهزة بنظام شامل لتنقية الدخان والغبار،يمكن أن يجمع ويعالج بشكل فعال الدخان الضار والغبار الناتج أثناء عملية الصهر، مما يقلل إلى حد كبير من تلوث البيئة ويلبي متطلبات الصناعة الحديثة الخضراء والتنمية المستدامة.تساعد الشركات على خفض تكاليف التشغيل مع إنشاء صورة اجتماعية جيدة.
