فرن القوس الكهربائي من الحديد الفاناديوم

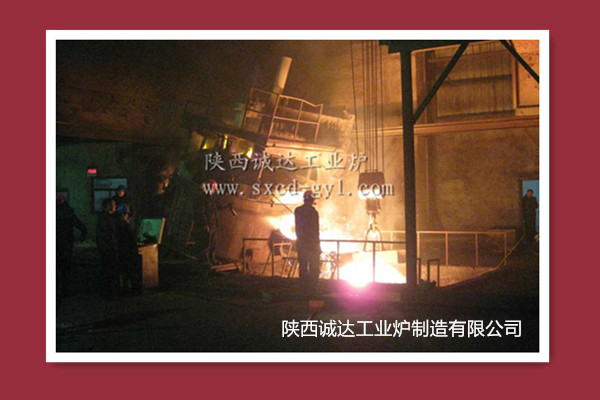

فرن قوس الحديد الفاناديوم هو معدات رئيسية تستخدم خصيصا لإنتاج سبائك الحديد الفاناديوم.لديها مجموعة واسعة من التطبيقات في إنتاج الصلب والسبائك الأخرىأداء وخصائص أفران قوس الحديد الفاناديوم تحدد مباشرة نوعية وكفاءة إنتاج منتجات الحديد الفاناديوم.

一التصميم الهيكلي:
جسم الفرن الكفاءة وتوفير الطاقة
نظام الكترود الدقيق والمستقر
نظام تحكم ذكي ومرن

二مزايا الأداء:
إنتاج حديد الفاناديوم عالي النقاء
كفاءة صهر فعالة
تعديل عملية مرن
ميزات توفير الطاقة وحماية البيئة

يتم إنتاج الفاناديوم بشكل عام باستخدام أفران تكرير القوس الكهربائي ، عادة ما تكون سعة 1.5 إلى 5 أطنان.

三تتكون المعدات الميكانيكية الرئيسية لفرن القوس الكهربائي من عدة أجزاء، بما في ذلك جسم الفرن، غطاء الفرن، آلية رفع غطاء الفرن، ذراع عرضية موصلة،جهاز رفع الكترود، آلية إمالة جسم الفرن، وأجهزة مساعدة أخرى.

1جسم الفرن:يتكون جسم الفرن من جزأين: مكون معدني وغطاء مصنوع من مواد مقاومة للنيران. يتضمن المكون المعدني قشرة الفرن وباب الفرن ومخرج الصلب.يتم لحام قشرة الفرن من صفيحة فولاذية سميكة δ 16يتم استخدام باب الفرن لمراقبة الجزء الداخلي من الفرن ولعمليات مثل إزالة الحصى واختيار العينات وإطعامها.باب الفرن عادة ما تكون مغطاة بوابة الفرن، ويتم استخدام الماء للتبريد داخل باب الفرن. يتم استخدام خندق الضغط الصلب للضغط على الصلب ، ويتم تثبيته على غلاف الفرن بواسطة المسامير ومغطى بمواد مقاومة للنيران.
متطلبات المواد الغطاء من فرن القوس الكهربائي: 1 يجب أن يكون كافية مقاومة الحرق ونقطة ترقية الحمل ؛ 2 يجب أن يكون مقاومة قوية للخامات ؛3 يجب أن يكون لها مقاومة جيدة للتبريد السريع والتسخينيجب أن يكون هناك قوة كافية ؛ 5 التوصيل الحراري المنخفض والتوصيل الكهربائي المنخفض.
2غطاء الفرن:غطاء الفرن هو غطاء فرن من نوع الصفيحة يتم تبريده بالماء مع مسامير شنق الخث المطاومة في الداخل. أثناء الاستخدام العادي ، يمكن شنق الخث ، مما يمكن أن يطيل عمر خدمة غطاء الفرن.حلقة الختم الكهربائي هو حلقة مادة مقاومة للحرارة مخصصة، يتم تركيبها على فتحة الكترود المخصصة في غطاء الفرن.
3آلية رفع غطاء الفرن:وهي تتكون من أسطوانتين مدمجة مثبتتين في الجزء الخلفي من عمودين منحنيين ، والتي ترفع أو تخفض غطاء الفرن من خلال أربع نقاط رفع متصلة بسلسلة حلقة قصيرة غطاء الفرن.الحد الأقصى لارتفاع غطاء الفرن هو 300 ملم.
4ذراع عريضة موصلة:يتكون الذراع العرضي الموصل بشكل رئيسي من جسم الذراع العرضي ، ورأس المشبك ، ودعم الحلقة ، أسطوانة الزيت ، رافعة ، وما إلى ذلك. يحيط جسم الذراع العرضي بتبريد المياه ولديه قناة مياه في الداخل.هو مصفوق مع صفيحة مركبة النحاس الفولاذ، والذي يقلل من العديد من أجزاء العزل المعقدة على الذراع العرضية الأصلية، ويخفف من الوزن، ويزيد من قوة النقل ويقلل من خسارة الشبكة بنحو 10٪.المقبض الموصل مصنوع من مواد البرونزية الكرومإنه منتج براءة اختراع تم تطويره وتصنيعه حصراً من قبل شركتنا، وهو حالياً مادة مثالية لمشابك الأقطاب الكهربائية
آلية الإلكترود الفضفاضة هي نوع عصا سحب الربيع الهوائي.
5جهاز رفع الكترود: جهاز رفع الإلكترود هو نوع عمود ثابت، ويتكون آلية رفع الإلكترود من محرك كهربائي، وطبل خفيف، وتركيبة عجلة، وحبل أسلاك فولاذي،ومجهزة بمطرقة توازن.

المتطلبات الرئيسية للخصائص الفيزيائية للكهرباء الجرافيت هي كما يلي:
1 قوة حجمية عالية؛ 2 معامل مقاومة منخفض؛ 3 موصلة حرارية عالية؛ 4 معامل توسع حراري منخفض؛ 5 موديل مرن صغير وقوة ميكانيكية كافية.
6آلية إمالة جسم الفرن: آلية إمالة جسم الفرن هي نوع إمالة أسفل يمكن أن يميل جسم الفرن 40-45 درجة نحو اتجاه خندق الاستقبال الصلب من خلال اثنين من أسطوانات الزيت المتميلة ،التأكد من أن السائل النهائي في الفرن يتم تفريغه عند تفريغه، وتحريك 12-20 درجة نحو اتجاه باب الفرن لإزالة الحطام ، وقياس درجة الحرارة ، واختبار العينات وغيرها من العمليات.ينتهي خط الخندق الصلب يتحرك أفقيا لمسافة صغيرة، وسرعة الانحناء يمكن تعديلها.
