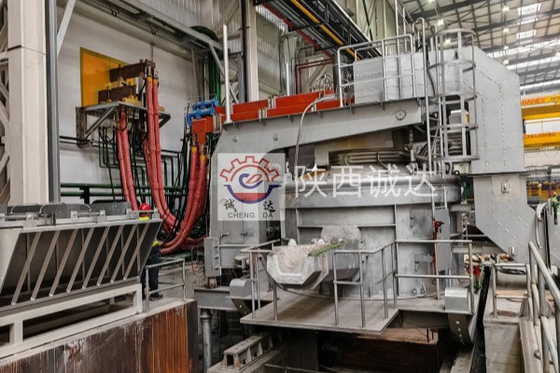

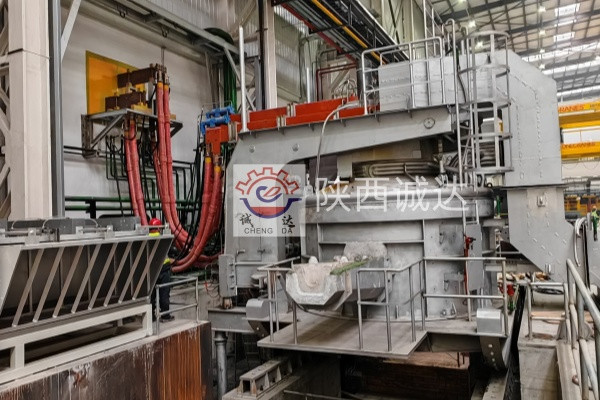

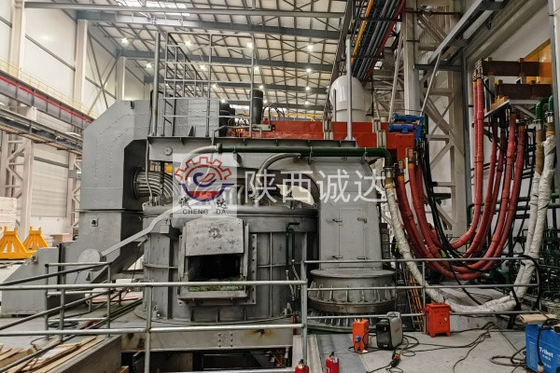

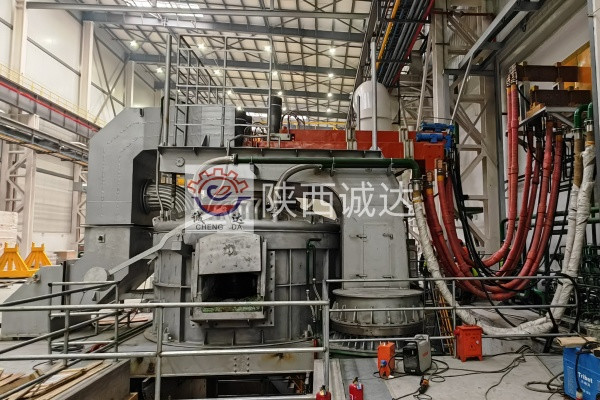

فرن القوس الكهربائي للصلب بثلاث مراحل مع تكنولوجيا متقدمة

1.1 نموذج المعدات: فرن القوس الكهربائي ثلاثي المراحل لصناعة الصلب

1.2 غرض المعدات: وفقاً لعملية المستخدم، يتم استخدامه مع فرن AOD لتوفير الصلب المنصهر الأولي، والذي يمكن استخدامه في صهر الصلب المالي؛

1.3 سير العملية:
Feeding → Closing and energizing → Arc piercing through the well → Main melting (oxygen assisted melting) → (temperature measurement and sampling) Melting and refining → (temperature measurement) Steel tapping → Furnace repair → Next process

1.4 قدرة الإنتاج:
تغذية مرة واحدة ، إنتاج الصلب من 8 طن ، وقت الذوبان الرئيسي (منفتح) تحت نفخ الأكسجين ≤ 45 دقيقة ، وقت نقل الطاقة (1600 درجة مئوية) ≤ 50 دقيقة ، ووقت الدورة < 75 دقيقة.
مؤشر استهلاك الطاقة: الحد الأقصى لاستهلاك الطاقة (كيلوواط • ساعة/طن من المعادن المنصهرة) < 660

1.5 المعلمات ذات الصلة بالمصنع وظروف الوسيط الطاقي:
1.5.1 ظروف إمدادات الطاقة:
a. نظام إمدادات الطاقة المتغيرة 10kV
الجهد: 10kV ± 10% المرحلة: 3 التردد: 50±0.5Hz

مبدأ العمل:
يعتمد عمله على مصدر طاقة متغيرة ثلاثي المراحل ، والذي ينقل الطاقة الكهربائية إلى نظام الأقطاب الكهربائية من خلال نظام خاص لتزويد الطاقة.عادة ما تكون الأقطاب الكهربائية مصنوعة بعناية من مواد الكربون أو الجرافيت، مسؤولة عن توصيل التيار والحفاظ على حالة مستقرة للقوس ، في حين أن نظام دعم الأقطاب الكهربائية يضمن أن الأقطاب الكهربائية في مكانها بشكل راسخ.مدفوعة بمصدر طاقة ثلاثي المراحل، يتشكل قوس بين الأقطاب الكهربائية ومواد الفرن التي سيتم صهرها داخل الفرن. هذا القوس هو أساسا البلازما عالية درجة الحرارة مع طاقة عالية للغاية،والذي يمكنه تسخين الشحنة المعدنية بسرعة فوق نقطة انصهارهافي نفس الوقت، من خلال ضبط الدقة لرفع وإنزال الأقطاب الكهربائية،يمكن ضبط طول القوس بمرونة، وبالتالي التحكم بفعالية في كمية وتوزيع الدخول الحراري في الفرن.
نظام توزيع الجهد المنخفض
الجهد 380V/220V + 10٪ تردد 50Hz ثلاثي المراحل خمسة نظام الأسلاك جهاز كمبيوتر متصل بشكل منفصل
