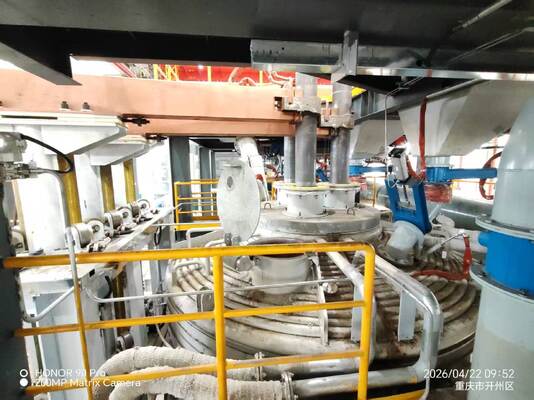

فرن القوس الكهربائي ذو الأقطاب المتعددة بتيار مستمر بسعة اسمية 5000 كيلوفولت أمبير لاستعادة موارد خبث الفاناديوم والتيتانيوم ISO 9001
| مكان المنشأ | شنشي، الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001:2015 |
| رقم الموديل | تيار مستمر متعدد الأقطاب EAF-VTS 5000 |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | 2-3 أشهر |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| نوع الفرن | فرن القوس الكهربائي متعدد الأقطاب DC | قدرة المحولات | 5000 كيلو فولت أمبير |
|---|---|---|---|
| درجة حرارة التشغيل | 1500-1700 درجة مئوية | تكوين القطب الكهربائي | 3 أقطاب جرافيت Φ400-500mm |
| معدل استرداد الفاناديوم | ≥85% | معدل استرداد الحديد | ≥98% |
| عامل الطاقة | 0.95-0.98 | نظام التحكم | PLC التحكم التلقائي بالكامل |
| وضع التبريد | تبريد قوي بالزيت والماء | قدرة المعالجة اليومية | 40-60 طن |
| إبراز | فرن القوس الكهربائي ذو تيار مستمر بقدرة 5000 كيلوفولت أمبير,فرن استعادة خبث الفاناديوم والتيتانيوم,معدات معالجة النفايات الخطرة ISO 9001 |
||
منتوج وصف
فرن القوس الكهربائي المتردد متعدد الإلكترود لاستعادة موارد الخث الفاناديوم - التيتانيوم
هذا فرن القوس الكهربائي المتعدد الإلكترود DC هو حل صهر متخصص مصمم لاسترداد الموارد بكفاءة عالية من سلخ الفاناديوم والتيتانيومباستخدام تكنولوجيا قوس متواصل متقدمة متعددة الأقطاب الكهربائية ، فإنه يحقق معدلات استعادة معدنية متفوقة وكفاءة الطاقة مقارنة بأفران الأقطاب الكهربائية الموحدة التقليدية أو AC ،مما يجعلها الخيار الأمثل لمؤسسات معالجة مغناطيت الفاناديوم والتيتانيوم وعمليات إعادة تدوير الخث المعدنية.
مبدأ العمل الأساسي
الفرن يستخدمثلاثة أقطاب كهربائية من الجرافيت DC يتم التحكم بها بشكل مستقلتوليد قوس بلازما مستقر وذو كثافة طاقة عالية بين الأقطاب الكهربائية والمنود السفلي للفناء. تبلغ درجة حرارة التشغيل 1500-1700 درجة مئويةضمان الذوبان الكامل للخامات الفاناديوم والتيتانيوم والحد الفعال من أكسيدات الفاناديوم والحديدمع إضافة المُخفّضات الكربونية وتدفق الجير، يجلس سبيكة الفاناديوم والحديد في قاع الفرن بينما تطفو الخث الغنية بالتيتانيوم على الطبقة العليا.يسمح بفصل الحديد الصخري النظيف.
المزايا التقنية الرئيسية
تكنولوجيا التيار المستمر متعدد الإلكترودات
- تشكيل الكترود الثلاثي:ثلاثة أقطاب كهربائية من الجرافيت Φ400-500mm مع رفع مستقل ومراقبة الطاقة ، مما يلغي انحناء القوس الشائع في أفران DC ذات الأقطاب الكهربائية الواحدة.
- توزيع حرارة موحد:يخلق تفريغ القوس متعدد النقاط حقلًا حراريًا متوازنًا ، مما يقلل من النقاط الباردة ويحسن من تكافل الذوبان بنسبة 30٪ مقارنةً بتصاميم الكهرباء الواحدة.
- التحريك الكهرومغناطيسي المحسن:يؤدي تفاعل القوس المتعدد الأقطاب إلى تحريك حمام ذوبان أقوى ، وتسريع ردود الفعل التخفيضية وتقصير دورات الصهر بنسبة 15-20 ٪.
استرداد موارد متفوقة
- معدل استرداد الفاناديوم ≥ 85%:بيئة التخفيض العميق تضمن الحد الأقصى لاستخراج الفاناديوم من مصابيح الصخور المعقدة الفاناديوم - التيتانيوم.
- معدل استرداد الحديد ≥ 98%:تخفيض الحديد الكامل تقريبًا يحول النفايات إلى سبيكة قيمة من الفاناديوم والحديد.
- المنتج الثانوي للصخور من التيتانيوم:يمكن معالجة الخث المخصب بالتيتانيوم لمنتج ثاني أكسيد التيتانيوم أو استخدامها كمادة خام مقاومة للحريق عالية الجودة.
كفاءة الطاقة والأداء البيئي
- عامل الطاقة 0.95-0.98:لا حاجة إلى تعويض الطاقة الفعالة، مما يقلل من تكاليف البنية التحتية الكهربائية.
- 30٪ استهلاك الكترود أقل:يعمل التشغيل المتردد جنبا إلى جنب مع التحكم المثالي للكهرباء المتعددة يقلل من ارتداء الكهرباء الجرافيتية مقابل أفران التيار المتردد.
- الغازات الخارجة الغنية بالكربون الاستخدام:يخضع غاز الدخان عالي الحرارة لحرق ثانوي واسترداد حرارة النفايات ، مما يقلل من استهلاك الطاقة الإضافية بنسبة 10-15%.
- نظام غازات الدخان المغلقة:يضمن فلتر الكيس المدمج وإزالة الكبريت الامتثال لمعايير انبعاثات EPA والاتحاد الأوروبي (الجسيمات ≤10mg/m3).
التحكم الذكي والتشغيل الموثوق
- PLC التشغيل الآلي الكامل:S7-1500 PLC مع شاشة لمسة HMI لمراقبة الوقت الحقيقي للتيار والجهد ودرجة الحرارة وموقع الأقطاب الكهربائية.
- التحكم الذاتي بالكهرباء:يتيح التحكم في الحلقة المغلقة PID مع صمامات باركر النسبية الألمانية ضبط ارتفاع الإلكترود بدقة (± 2mm).
- مراقبة درجة حرارة القاع متعددة النقاط:الكشف عن درجة حرارة غطاء الفرن في الوقت الحقيقي مع إنذار تلقائي وتعديل الطاقة.
- إمالة جسم الفرن:الميل الهيدروليكي إلى الأمام إلى 35 درجة للصمغ الكامل للسبائك و 15 درجة لتفريغ الخث.
هيكل المعدات
| مكون | المواصفات |
|---|---|
| قشرة الفرن | صفيحة فولاذية لحامية مع غطاء مقاوم للنيران من المغنيسيوم الكربوني المركب |
| غطاء الفرن | تصميم أنبوبي نصف مغلق يبرد بالماء مع منافذ مراقبة |
| نظام الكترود | 3 * إلكترودات الجرافيت Φ400-500mm ، رفع هيدروليكي مستقل |
| الأندود السفلي | الكهرباء السفلية الموصلة متعددة النقاط ، تصميم مكافحة الانحراف القوس |
| إمدادات الطاقة | مُصوّب التايريستور 5000KVA، 35kV أساسي / 150-300V ثانوي |
| شبكة قصيرة | ترتيب عكسي متوازي للكابل المبرد بالماء + أنبوب النحاس |
| النظام الهيدروليكي | محطة مضخة هيدروليكية مع كومبيوتر للكهرباء، الغطاء، والتحكم في الانحناء |
| نظام التبريد | تبريد المياه تحت الضغط بالدائرة المغلقة مع مراقبة درجة الحرارة وتدفق |
| نظام الشحن | تغذية تلقائية متعددة النقاط مع موزع حلقات ونقل المسمار |
| معالجة غازات الدخان | غرفة الاحتراق الثانوية + برج إطفاء + مرشح الكيس + إزالة الكبريت |
المعلمات التقنية
| المعلم | القيمة |
|---|---|
| قدرة المحول | 5000 كيلو إف آي |
| الجهد الأولي | 35 كيلو فولت |
| الجهد الثانوي | 150-300 فولت (تنظيم متعدد النقاط) |
| درجة حرارة العمل | 1500-1700 درجة مئوية |
| قطر قشرة الفرن | Φ5200 ملم |
| قطر الكهرباء | Φ400-500 ملم * 3 أقطاب كهربائية |
| دائرة الطرف الكهربائي | Φ1800 ± 100 مم |
| قدرة المعالجة اليومية | 40-60 طن |
| استهلاك الطاقة | 800-1000 كيلوواط ساعة/طن من المنتج |
| استهلاك الكترود | 2-3 كجم/طن (60% أقل من AC) |
| معدل استرداد الفاناديوم | ≥85% |
| معدل استرداد الحديد | ≥98% |
| عامل الطاقة | 0.95-0.98 |
| استهلاك مياه التبريد | ~ 80 متر3/ساعة |
| عمر الخدمة | 300-500 درجة حرارة |
نطاق التطبيق
- استرداد الموارد الخام من صهر مغناطيت الفاناديوم والتيتانيوم
- استغلال شامل لمخلفات استخراج الفاناديوم
- نفايات معدنية صلبة تحتوي على الفاناديوم والتيتانيوم والحديد
- المعالجة العميقة للتخفيض منخفضة الجودة للخامات الحاملة للفاناديوم
- إعادة تدوير الخردة من منتجات ثانوية لإنتاج السبائك الحديدية
خدمة ما بعد البيع
- ضمان لمدة سنة واحدة على المكونات الأساسية (نظام الأقطاب الكهربائية، النظام الهيدروليكي، المحول)
- فريق مهندس محترف للتثبيت في الموقع، وتشغيل، وتدريب المشغل
- دعم تقني عن بعد 24/7 وإصلاح الأخطاء
- ضمان توريد قطع الغيار مع شبكة لوجستية عالمية
- خدمات استبدال الغطاء وصيانة الفرن المتاحة
اتصل بنا اليومللحصول على اقتراح تقني مخصص و اقتباس بناء على متطلباتك الخاصة في معالجة الخث الفاناديوم - التيتانيوم.
