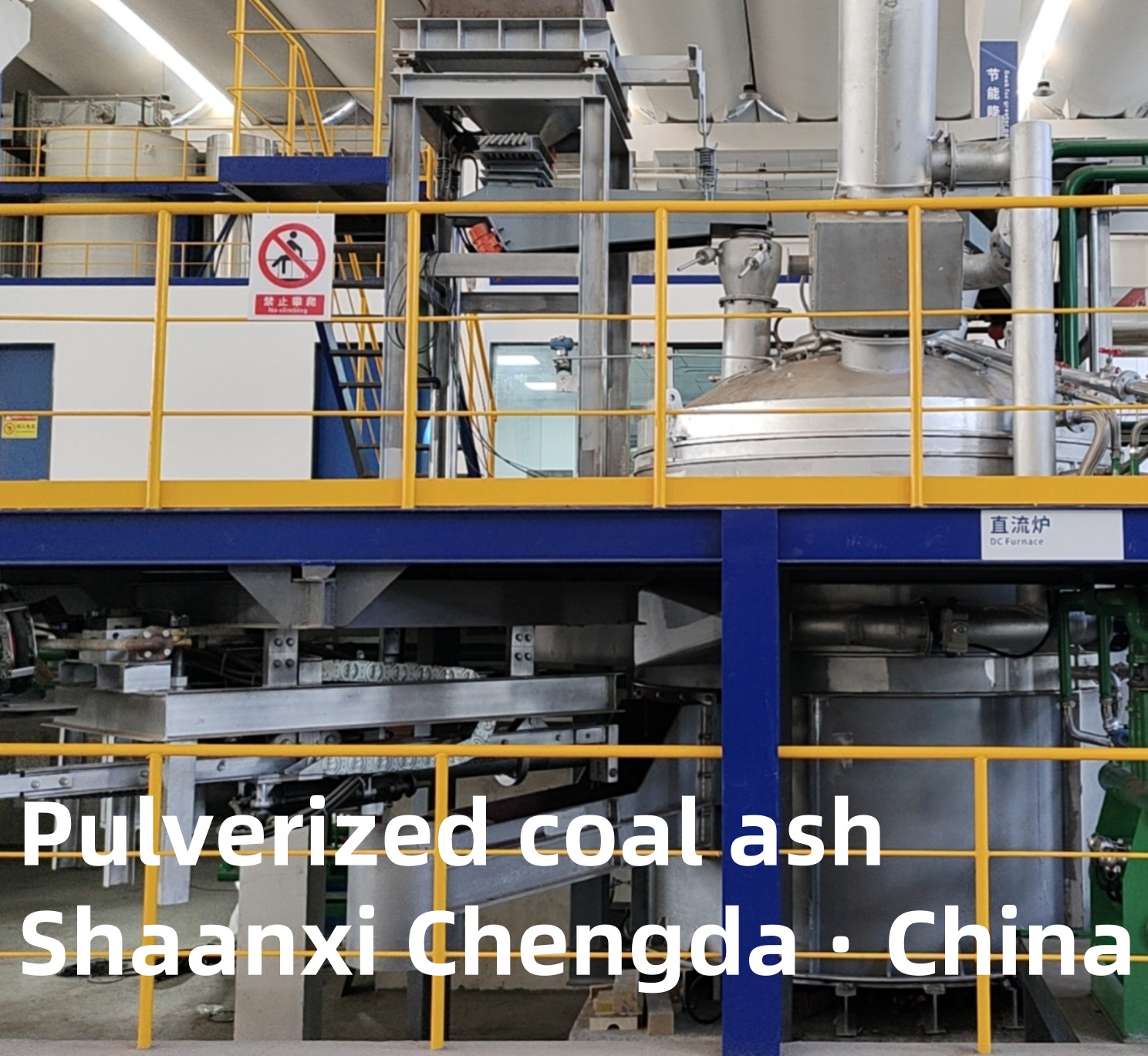

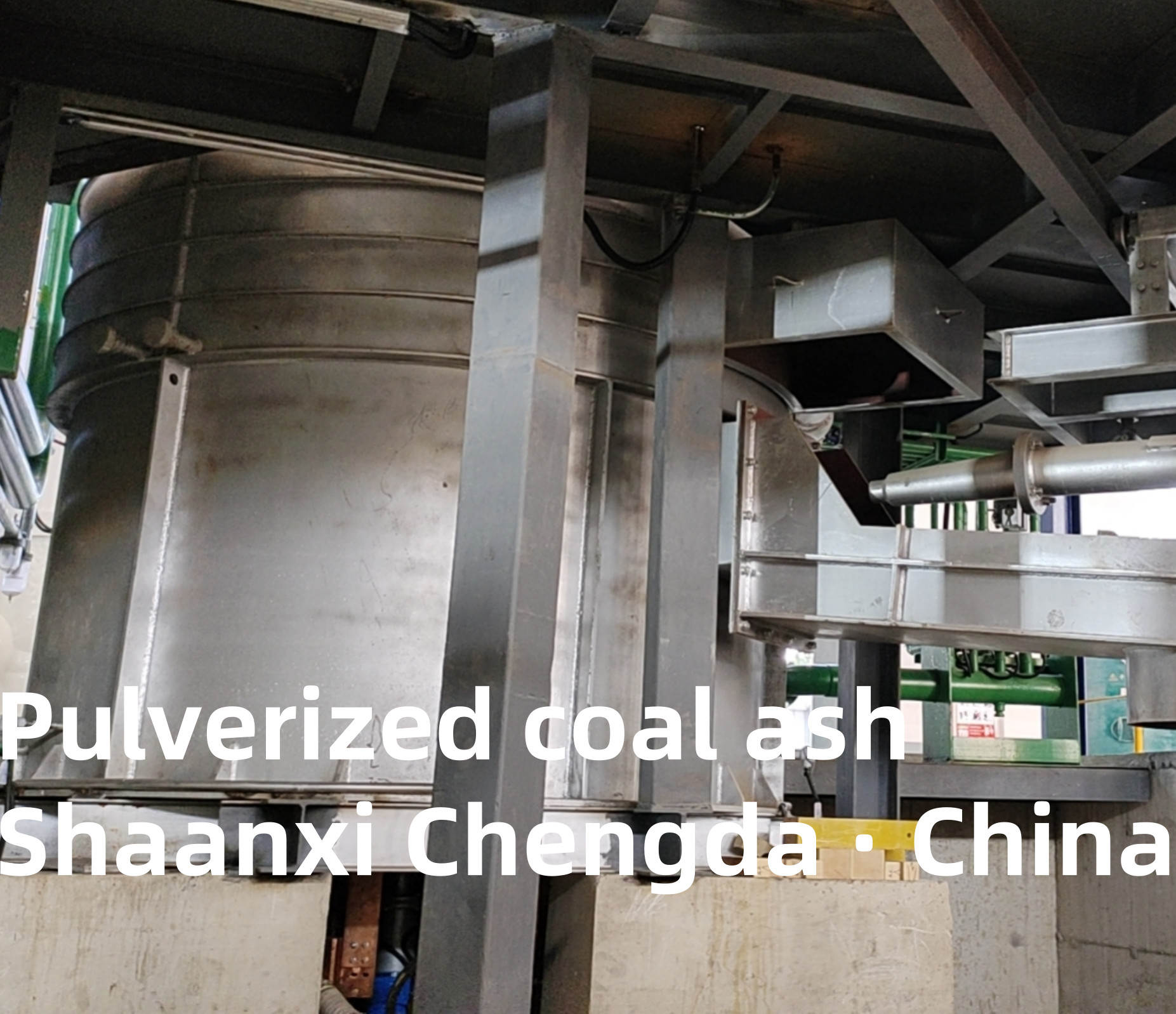

رماد الفحم المسحوق لمصانع الصلب مع التغذية المباشرة من الفرن

رماد الفحم المسحوق

استخدام المعدات:
تستخدم أساسا لمعالجة الرماد الطائر، ومعدل الاستخدام من طريقة التسخين القوس التقليدية هو في كثير من الأحيان أقل من 80٪، لذلك يتبنى الفرن ارتفاع ضغط البلازما القوس الانهيار المباشر لمعالجته المسبقة,لتحسين كفاءة قوس البلازما بشكل كبير، وتوفير المواد المنصهرة للعملية الكهربائية اللاحقة.
المزايا: عملية الذوبان المباشر لمواد الانهيار عن طريق قوس البلازما عالي درجة الحرارة في فرن DC تلبي الظروف المناسبة لذوبان الانهيار الأيوني المباشر.
العملية بسيطة ولها كفاءة عالية. إنها طريقة معالجة مسبقة لكميات كبيرة من تفاعل الرماد المنصهر.

الخصائص التقنية للمعدات:
تتميز تكنولوجيا ذوبان فرن البلازما باسترداد فعال للمعادن الثمينة ، بحيث تحسن استرداد المعادن الثمينة بشكل كبير ، وتتمتع الفرن الكهربائي المتردد بالمزايا التالية:
1) درجة حرارة مركز الإلكترود في الفرن الكهربائي المتردد تصل إلى 3000-5000C ، ويتم تركيز الحرارة ،والذوبان المستمر هو أكثر ملاءمة لذوبان سريع وكمية كبيرة من الرماد الطائر.
2) الفرن الكهربائي المتردد لديه تأثير منخفض على التوهج والضوضاء ، وهو مفيد للغاية لشبكة الطاقة والمشغل ، وتأثير التوهج له هو فقط 50٪ إلى 70٪ من الفرن الكهربائي المتردد ،والضوضاء أثناء تشغيل القوس الغارق أقل بأكثر من 20 ديسيبل من تشغيل الفرن الكهربائي المترددعامل القوة الطبيعي مرتفع، ويمكن أن يصل عامل القوة إلى 0.92 ~ 0.94 دون تعويض.
3) استهلاك الطاقة من فرن الكهرباء المباشر هو 10٪ ~ 15٪ أقل من فرن القوس الكهربائي التيار المتردد ، استهلاك الأقطاب الكهربائية هو 40٪ ~ 60٪ من فرن التيار المتردد ،وتزداد قدرة الإنتاج بنسبة ~ 10٪ مقارنة مع الفرن الكهربائي التيار المتردد.
4) لأن درجة حرارة تشغيل الفرن الكهربائي أعلى من درجة حرارة نفس النوع من الفرن الكهربائي ،الهيكل الكلي متسق مع هيكل نفس النوع من الفرن الأجنبييوفر هيكل غطاء الفرن المبرد بالماء من نوع الأنابيب الثابتة جهازًا فعالًا لجمع الغازات وتحديد الختم لعملية الصهر ومعالجة الغازات.
5) يتبنى جسم الفرن بأكمله طريقة فصل السائل من الحصى والمواد المعدنية الثمينة ، ويتم تزويد الجزء الأمامي من جسم الفرن بمخرج أفقي للحصى ،وجسم الفرن ثابت.
6) تبني الوضع الكلي للكهرباء السفلية متعددة اللمسات في قاع الفرن ، والتي يمكن أن تحل بفعالية ظاهرة انحراف قوس فرن DC.تم تجهيز قاع الفرن مع جهاز قياس درجة الحرارة للكشف عن بطانة قاع الفرن في الوقت الحقيقي.
7) قم بتثبيت ماكينتين معلقتين لتغطية العينات لفتح و تغطية عيون فم الخردة و فم الحديد للحفاظ على الغلاف الجوي الوقائي في الفرن.
8) يعتمد مصدر الطاقة المتكامل للمصحح جهاز المصحح الكامل للجسر ثلاثي المراحل ، ويتم تصحيح مصدر الطاقة المتردد إلى مصدر طاقة ثابت وموثوق به ،والذي يمكنه ضبط مجموعة واسعة من الجهد وهو مناسب لمجموعة متنوعة من عمليات المواديتم تبريد جهاز التصحيح بواسطة معدات تبريد مغلقة مستقلة ، وهي آمنة وموثوقة.
9) يتبنى جهاز التحكم في رفع الأقطاب الكهربائية جهاز تحكم قابل للبرمجة من سيمنز ، ويستخدم جهاز التشغيل صمام باركر النسبي الألماني للتحكم في وضع رفع الأسطوانة الهيدروليكية ،ويتم تنفيذ الضغط والتيار ثنائي حلقة مغلقة التحكمالجهاز الكهربائي منخفض الجهد يستخدم مكونات شنايدر لضمان موثوقية وتطور المعدات.
10) نظام تشغيل الكمبيوتر المتقدم DCS ، التشغيل في الوقت الحقيقي وإدارة التشغيل لعملية التشغيل ومعلمات التشغيل.

وصف هيكل المعدات:

1. جسم الفرن
يتم تقسيم جسم الفرن إلى جزأين: الغلاف العلوي والغلاف السفلي.

2غطاء الفرن
يتم تبريد غطاء الفرن بواسطة الماء الأنابيب

3جهاز رفع الكترود و ذراع الكترود العرضية
يتكون جهاز رفع الأقطاب الكهربائية من ذراع عابرة للأقطاب الكهربائية وعمود

4منصة إمالة الفرن
منصة الانحناء من جسم الفرن هو جزء هيكلي لحام متكامل

5نظام الشبكة القصيرة
يتم توصيل نظام الشبكة القصيرة عن طريق شريط النحاس في نهاية منفذ ثانوي من محول الفرن الكهربائي

6نظام هيدروليكي
يتكون النظام الهيدروليكي من جهاز المضخة الهيدروليكية، وكميل، مجموعة صمام التحكم والمكونات الأخرى

7نظام مياه التبريد
يتكون نظام مياه التبريد من مقياس ضغط، مقياس درجة الحرارة، صمام الفراشة وموزع الماء

8نظام التخزين ونظام نقل هوائي

9- المكعب الحديدي، جهاز الخردة
يتم فتح الحديد والخامات مباشرة بواسطة آلة التسجيل ، ويتم فتح السبائك عن طريق نوع شنق.
