2تكوين نظام المعدات الكامل

2.1 نظام فرن القوس الغارق عالي الكربون من الفيرمانغنيز

(1) إمدادات الطاقة ونظام المحول

• خزانة توزيع 10kV عالية الجهد، جهاز تعويض الطاقة التفاعلية SVG
• محول فرن ثلاثي المراحل في حالة الحمل (90 ̊240 فولت الجهد الثانوي متعدد الدرجات)
• الشبكة القصيرة: أذرع النحاس المبردة بالماء، أحذية اتصال النحاس، كابلات مرنة مبردة بالماء، بنية موصلة منخفضة الخسارة
• جهاز الالكترود المحتجز والمتزحلق ، تعويض طول الكترود التلقائي

(2) المعدات الرئيسية لجسم الفرن

1. غلاف الفرن: غلاف فولاذي أسطواني مصفح بالكامل ، تبريد كامل بالماء في خط الخردة ، وخصر الفرن وسقف الفرن ؛ مزودة بأجهزة استشعار تسرب ودرجة الحرارة
2. بطانة مقاومة للنيران: قاع الفرن وحوض ذوبان طوب الكربون ذو الكثافة العالية؛ منطقة الخردة طوب الكربون المغنيسيوم؛ مقاومة تماماً لتآكل الخردة عند ارتفاع درجة الحرارة
3. غطاء فرن مغلق: غطاء مغلق مبرد بالماء، منفذ غاز الدخان المركزي لاسترداد غاز الفرن وإزالة الغبار
4. منفذ الصنبور والخردة: ثقوب صنبور ثابتة مزدوجة ، بندقية الوحل ، آلة الصنبور ، راكب حديد وخردة منفصل

(3) نظام الرفع الهيدروليكي للكترود

(4) دعم الأنظمة المساعدة

1. نظام حزم المواد الخام: الصوامع، أجهزة الوزن الحزامية، آلة الخلط (دقة الوزن ±0.5%)
2. نظام المياه التبريدية الدائرة المغلقة للغلاف الفرن، الأذرع المتقاطعة، المحول
3. نظام استرداد غاز الفرن وإزالة الغبار: استغلال الحرارة النفايات + جهاز جمع الغبار
4. نظام التحكم التلقائي لـ DCS: مراقبة مستمرة للطاقة، وموقع الأقطاب الكهربائية، ومياه التبريد، وضغط الفرن، وتوقيت التنقر وتخزين البيانات

2.2 نظام فرن تكرير الفيرمانغنيز المتوسط/منخفض الكربون

(1) وحدة إمدادات الطاقة

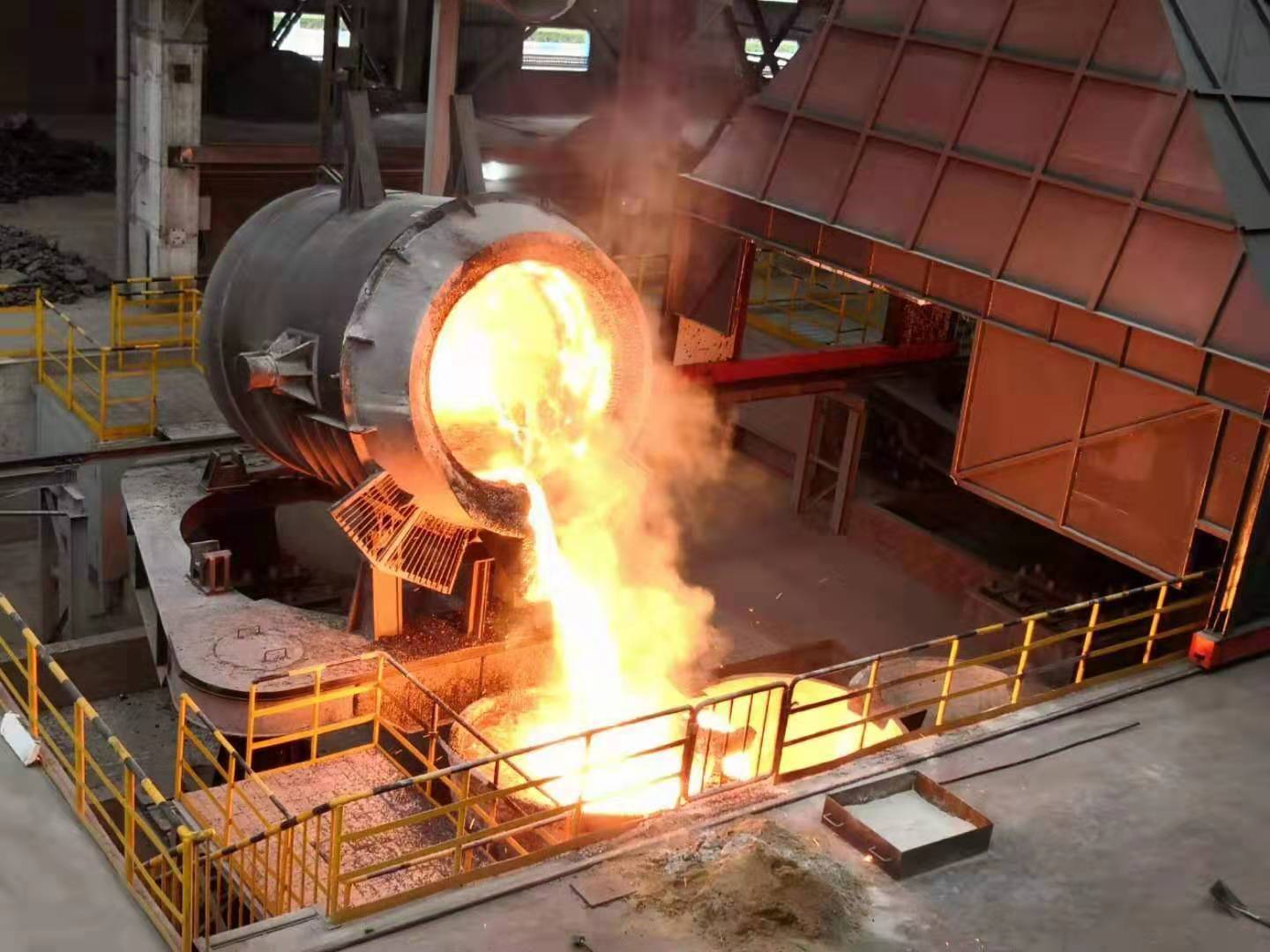

(2) جسم الفرن المتميل

• غلاف فرن سائل بالماء متكامل، غطاء مقاوم للنار من الكروم المغنيسيوم القلوي
• آلية إمالة هيدروليكية ثنائية، زاوية إمالة 0 ∼ 110 درجة للطحن والخردة
• رفع وتدوير غطاء الفرن، مريحة لتغذية وإصلاح الفرن

(3) معادلة المعدات المساعدة

3. جداول المعلمات التقنية القياسية

3.1 فرن القوس الغارق من الفيرمانغنيز عالي الكربون (النماذج الرئيسية)

3.2 معايير فرن تكرير الفيرومانغنيز المتوسط والمنخفض الكربون

3.3 المؤشرات التقنية للعمليات الأساسية

1. فيرمانغنيز عالي الكربون (HC FeMn ، C 6 ٪ 8٪ ، Mn ≥ 74٪)

• نطاق التحكم في أساسية الخردة: 1.5 ∼ 1.8
• المواد الخام: خام المنغنيز، الكوكس، تدفق الجير
• تكوين غازات الفرن: CO≥70٪، قابلة للاسترداد للتدفئة أو توليد الكهرباء
• عمر الخدمة المقاوم للنيران: الطوب الكربوني السفلي 2 ′′ 3 سنوات ، الطوب المغنيسي 8 ′′ 12 أشهر

2. الفيرمانغنيز المتوسط/منخفض الكربون (MC/LC FeMn)

• المواد الخام: سبيكة السيليكومانغنيز، خام المنغنيز، الجير
• مبدأ إزالة الكربون: تخفيض السيليكوتيرمي لإزالة عنصر الكربون
• محتوى الحصى MnO ≤ 5٪، معدل استعادة المنغنيز العالي
• عملية الشحن الساخن يمكن أن تقلل من استهلاك الطاقة بنسبة 20٪ وتزيد من الناتج بنسبة 25٪

4المزايا التقنية الأساسية

4.1 فرن القوس الغارق للفيرومانغنيز ذو الكربون العالي

1. هيكل مغلق مغلق بالكامل ، استرداد غاز الفرن الكامل ، انبعاثات غازات الدخان المنخفضة ، توفير الطاقة وصديقة للبيئة
2. أقطاب الكهربائية ذاتية الخبز ذات تكلفة إنتاج منخفضة ، وتسخين قوس مستقر تحت الماء ، ودرجة حرارة حوض ذوبان موحدة
3. القدرة الإنتاجية المستمرة الكبيرة، وكثافة العمل المنخفضة، ومعدل استرداد المنغنيز العالي
4. غطاء الفرن من الطوب الكربوني مع أداء قوي لمكافحة تآكل الحصى ، دورة خدمة طويلة

4.2 فرن التكرير المتميل للفيرمانغنيز المتوسط/منخفض الكربون

1. ضبط طاقة مرن، التحكم بدقة في درجة الحرارة، محتوى الكربون المستقر في السبائك النهائية
2. تصميم الميل الهيدروليكي ، استغلال السجائر المريحة واستخدام الحديد ، وقت عمل مساعد قصير
3. كهرباء الجرافيت ذات التلوث المنخفض الكربوني، مناسبة لإنتاج الفيرمانغنيز منخفض الكربون عالية النقاء
4. تخطيط مضغوط، مساحة أرضية صغيرة، تتوافق مع كل من عمليات صهر الشحن البارد والشحن الساخن

5المنتجات الرئيسية المطبقة

1. فرن القوس الغارق: فيرمانغنيز عالي الكربون HC FeMn ، سبيكة السيليكون والمنجنيز SiMn
2. فرن التميل للتكرير: فيرمانغنيز ذو الكربون المتوسط (MC FeMn) ، فيرمانغنيز ذو الكربون المنخفض (LC FeMn) ، فيرمانغنيز ذو الكربون الدقيق
