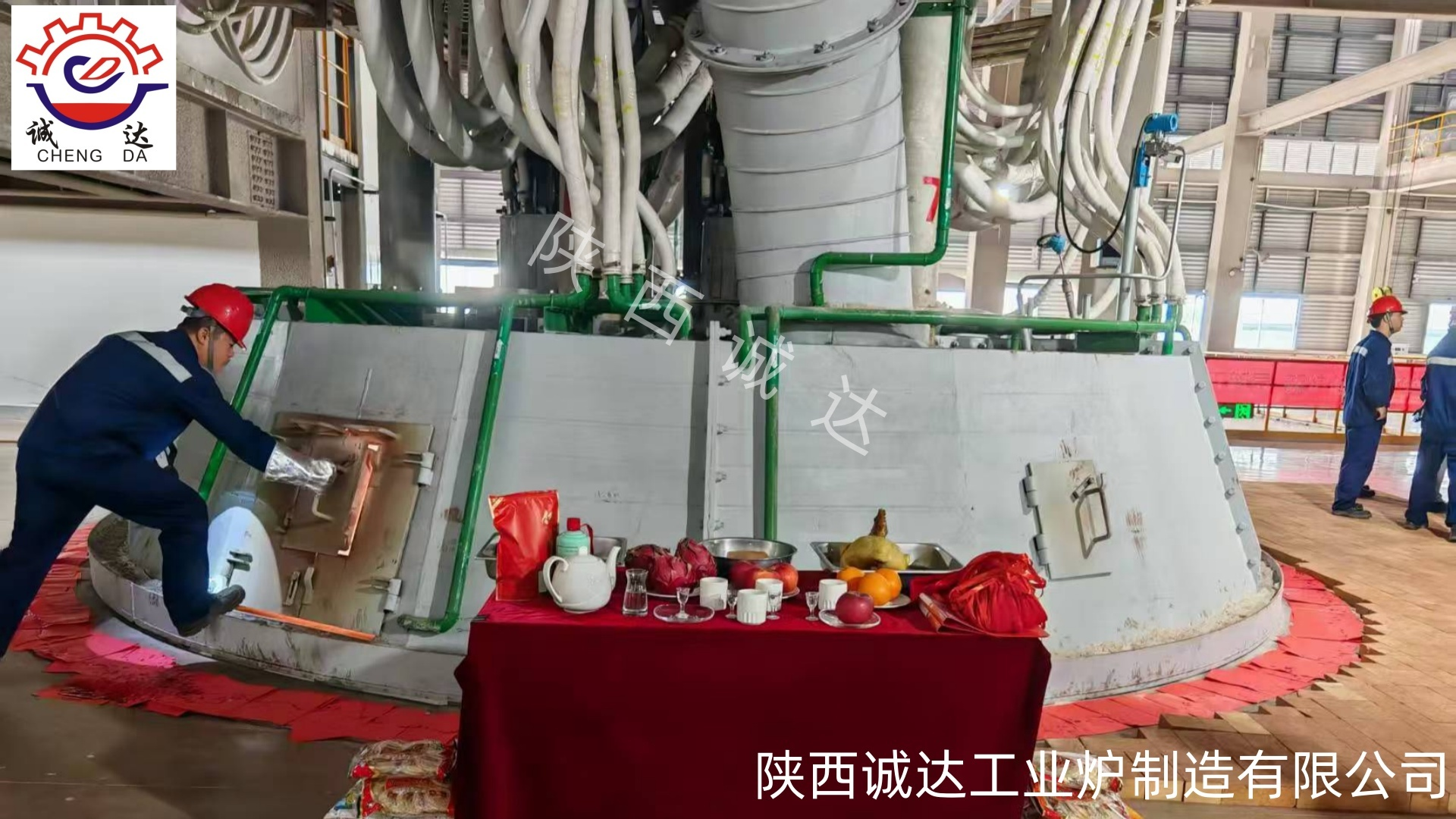

3000kVA فرن القوس الغارق لاستعادة المعادن النادرة والكريمة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض على أساس قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهرين |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| معيار المنتج | قابلة للتخصيص مسبقًا | مصدر الطاقة | كهرباء |
|---|---|---|---|
| نطاق درجة الحرارة | ما يصل إلى 1600 درجة مئوية | تثبيت | التثبيت والتشغيل في الموقع |
| صيانة | سهولة الصيانة مع المكونات المعيارية | مزود الطاقة | 380 فولت/50 هرتز |
| اسم المنتج | معدات تنقية السبائك الحديدية | منطقة | شنشي، الصين |
| نوع التسويق | المنتج العادي | وقود | كهربائي |
| إبراز | فرن القوس الغارق 3000kVA,فرن استرداد المعادن الثمينة,معدات تكرير السبائك الحديدية |
||
منتوج وصف
فرن القوس المغمور لاستعادة المعادن النادرة والثمينة بقدرة 3000 كيلو فولت أمبير
مقدمة المنتج للموقع الرسمي
1. نظرة عامة على المنتج
اسم المنتج: فرن القوس المغمور الخاص بقدرة 3000 كيلو فولت أمبير لاستعادة المعادن النادرة والثمينة
الشركة المصنعة: شركة شنشي تشنغدا لصناعة الأفران الصناعية المحدودة
سيناريوهات التطبيق: إثراء المعادن الحرارية واستخلاص الذهب والفضة والبلاتين والبلاديوم والروديوم والتنتالوم والنيوبيوم والنيكل والكوبالت والنحاس والقصدير والبزموت وغيرها من المعادن الثمينة من النفايات الصلبة المختلفة التي تحتوي على معادن ثمينة نادرة وخبث الصهر وغبار المحفزات والقصاصات الإلكترونية والمخلفات ورماد إزالة الغبار.
يعتمد عملية صهر القوس المغمور مع هيكل غطاء منخفض مغلق وتحكم ذكي PLC أوتوماتيكي بالكامل، هذا الفرن مناسب لخطوط إنتاج إعادة تدوير المعادن النادرة الصغيرة والمتوسطة الحجم. إنها تتميز بمساحة صغيرة، ومعدل استرداد عالي للمعادن، واستهلاك طاقة يمكن التحكم فيه، ومعالجة سهلة لغاز المداخن، وتعمل كمجموعة أساسية كاملة من المعدات لإعادة تدوير النفايات الخطرة والاسترداد الدائري للمعادن الثمينة النادرة.
2. استكمال تكوين المعدات الداعمة
يتم تسليم المجموعة الكاملة كوحدة متكاملة تتكون من 10 أنظمة:
- نظام إمداد طاقة محول خاص بقدرة 3000 كيلو فولت أمبير لفرن القوس المغمور
- توزيع الطاقة ذات الجهد العالي ونظام التحكم الكهربائي الأوتوماتيكي الكامل PLC ذو الجهد المنخفض
- أقطاب كهربائية ذاتية الخبز ثلاثية الطور، وحاملات مشابك، ونظام رفع/ضغط هيدروليكي
- شبكة قصيرة مبردة بالماء ذات مقاومة منخفضة (أنابيب نحاسية مبردة بالماء، كابلات مبردة بالماء، بلاط نحاسي مطروق)
- جسم الفرن محكم الغلق ومبرد بالماء ونظام بطانة مقاوم للتآكل بدرجة الحرارة العالية
- نظام تبريد مغلق لدورة المياه الناعمة (تغطية تبريد كاملة لهيكل الفرن والغطاء والحاملات)
- المحطة الهيدروليكية وآلية تشغيل الفرن المساعد
- نظام أوتوماتيكي للتغذية وتوزيع المواد
- جهاز فتح وتوصيل ثقب التنصت بمحطة مزدوجة للمواد غير اللامعة والخبث
- غطاء تجميع غاز المداخن مع واجهة محجوزة لمعدات إزالة الغبار وإزالة الكبريت ونزع النتروجين
3. جدول المعلمات التقنية القياسية
| البند المعلمة | المؤشر الفني | ملاحظات |
|---|---|---|
| قدرة المحولات المقدرة | 3000 كيلو فولت أمبير | محول موفر للطاقة مخصص لاستعادة المعادن الثمينة النادرة |
| جهد الإدخال الأساسي | 10 كيلو فولت / 35 كيلو فولت (اختياري) | يطابق شبكة الطاقة الحالية للمحطة |
| مراحل تنظيم الجهد الثانوية | تنظيم كهربائي عند التحميل بـ 18 مرحلة | قابلة للتكيف مع عمليات الذوبان والاختزال والإثراء |
| تصنيف التيار الثانوي | 16800 أ | تيار ثقيل منخفض الجهد لتدفئة موحدة لحمام السباحة المنصهر |
| عامل الطاقة | ≥0.92 | ثلاث مراحل متوازنة، تأثير منخفض على شبكة الكهرباء |
| قطر القطب الكهربائي للخبز الذاتي | Φ450mm | 3 أقطاب جرافيت / ذاتية الخبز |
| قطر دائرة الملعب | Φ1800mm | مُحسّن لصهر المعادن الثمينة النادرة بالقوس المغمور على مستوى منخفض |
| قطر غلاف الفرن الخارجي | Φ4200mm | غلاف ملحوم مبرد بالماء، مقاوم للتشوه الناتج عن درجات الحرارة العالية |
| قطر الفرن الداخلي الفعال | Φ3300mm | بطانة خاصة مقاومة لتآكل خبث المعادن الثمينة النادرة |
| عمق موقد الفرن | 1600 ملم | تشكيل وإثراء الطبقات غير اللامعة لتعزيز معدل التقاط المعادن الثمينة |
| الحد الأقصى لسكتة دماغية القطب | 1200 ملم | رفع هيدروليكي تلقائي مع استجابة سريعة |
| سرعة رفع القطب | 0.4 ~ 0.6 م / دقيقة | تنظيم تثبيت القوس الأوتوماتيكي PLC |
| ثقب التنصت غير اللامع / ثقب التنصت على الخبث | 1 لكل منهما، زاوية 135 درجة متضمنة | المتطابقة مع آلة فتح وتوصيل التنصت التلقائي |
| تعميم تدفق مياه التبريد | 85طن/ساعة | دوران مغلق للمياه الناعمة، درجة حرارة المدخل ≥30 درجة مئوية |
| ضغط تشغيل مياه التبريد | 0.3 ~ 0.4MPa | التبريد القسري لجميع المكونات المبردة بالماء |
| سعة معالجة النفايات الصلبة اليومية لكل فرن | 25 ~ 35 طن | يتقلب مع محتوى المعادن الثمينة في المواد الخام |
| درجة حرارة الصهر القصوى | 1900 درجة مئوية | يلبي الطلب على التخصيب للمعادن ذات نقطة انصهار عالية مثل Pt & Pd |
| وضع التحكم | نظام PLC أوتوماتيكي بالكامل + شاشة تعمل باللمس HMI | مراقبة أوتوماتيكية كاملة لتيار القطب ودرجة الحرارة والتغذية |
| هيكل الفرن | غطاء المداخن المنخفض شبه المختوم | تجميع مركزي لغاز المداخن دون انبعاث غبار متفرق |
| البصمة الإجمالية للمعدات | تقريبا. 120㎡ | مناسبة لمصانع إعادة التدوير الصغيرة والمتوسطة، وتكلفة البنية التحتية منخفضة |
4. مزايا المنتج الأساسية
4.1 عملية مخصصة لاستعادة المعادن النادرة والثمينة، ومعدل استرداد أعلى
تم تحسين هيكل موقد الفرن لتقنية الالتقاط غير اللامع للمعادن الثمينة، مما يوفر درجة حرارة ثابتة وموحدة لحمام السباحة المنصهر. يصل معدل التقاط Au وAg وPt وPd والمعادن الثمينة الأخرى إلى أكثر من 98%. يمكنها معالجة الخبث منخفض الجودة، ومحفزات النفايات، ورماد لوحة الدائرة، ورماد إزالة الغبار وغيرها من المواد المختلطة المعقدة. ويتم الانتهاء من الصهر والاختزال والإثراء في طبقات في فرن واحد لتبسيط إجراءات التكرير النهائية.
4.2 نظام إمداد الطاقة الذكي منخفض الطاقة، وتكلفة تشغيل أقل
مُجهز بمحول فرن خاص منخفض الفقد بقدرة 3000 كيلو فولت أمبير مع جهد متعدد المراحل يتطابق بدقة مع كل مرحلة صهر. تعمل الشبكة القصيرة المُحسّنة ذات المقاومة المنخفضة والمُبردة بالماء على تقليل فقدان الطاقة. يعمل تنظيم القطب الكهربائي الأوتوماتيكي بالكامل على تثبيت القوس الكهربائي في الوقت الفعلي، مما يقلل من استهلاك الطاقة الشامل لكل طن من المواد الخام بنسبة 12% ~ 18% مقارنة بالمتوسط الصناعي. يقوم النظام تلقائيًا بموازنة التيار ثلاثي الطور مع القمع التوافقي القوي، مما يلغي الحاجة إلى معدات تعويض الطاقة التفاعلية ذات السعة الكبيرة.
4.3 هيكل محكم الغلق ومبرد بالماء بالكامل، وعمر خدمة طويل وسهولة الصيانة
تعتمد قشرة الفرن وغطاء المداخن وحلقات الضغط والبلاط النحاسي على التبريد القسري للمياه الناعمة لمقاومة التآكل الناتج عن درجات الحرارة العالية وتطهير خبث المعادن الثمينة المنصهرة. بطانة الفرن مصنوعة من مادة حرارية خاصة مقاومة للتآكل غير اللامع لفترات صيانة أطول. تعمل الحوامل المعيارية والكابلات المبردة بالماء سريعة الفصل على توفير الوقت بشكل كبير في استبدال القطب الكهربائي وإصلاح المكونات.
4.4 التحكم الكامل في الحلقة المغلقة PLC، وتقليل الاعتماد على العمالة
تقوم شاشة اللمس مركزيًا بمراقبة درجة حرارة الفرن والطاقة ثلاثية الطور وموضع القطب الكهربائي ودرجة حرارة وضغط ماء التبريد وتدفق التغذية. يتم تنشيط حماية إنذار التعشيق التلقائي عند ارتفاع درجة الحرارة أو نقص المياه أو ماس كهربائى. تدعم برامج معالجة صهر المعادن الثمينة المتعددة المعدة مسبقًا التبديل بنقرة واحدة لظروف المواد الخام المختلفة؛ يمكن للمشغلين إتقان التدريب البسيط.
4.5 تصميم محكم الغلق وصديق للبيئة ومتوافق مع معايير تقييم الأثر البيئي للنفايات الخطرة
غطاء المداخن شبه المغلق يحيط بالكامل بسطح الفرن لتصدير غاز المداخن المركزي بدون غبار أو رائحة متناثرة. متوافق مع مرافق المعالجة البيئية لمؤسسات إعادة تدوير النفايات الخطرة، وتلبية معايير القبول البيئي الوطنية لإعادة تدوير النفايات الصلبة وتجديد المعادن الثمينة النادرة، وتسهيل الموافقة على المشروع على الصعيد الوطني.
4.6 التسليم الكامل الشامل وخدمة الشركة المصنعة لدورة الحياة الكاملة
توفر Shaanxi Chengda خدمات سلسلة كاملة بما في ذلك تصميم المعدات، والتصنيع، والتسليم المتكامل، والتركيب في الموقع، والخبز والتشغيل في الفرن، والتدريب على صيغة صهر المعادن الثمينة. تشتمل المجموعة الكاملة على آلات التنصت، والكابلات المبردة بالمياه، والمحطات الهيدروليكية وجميع الملحقات المطابقة، ولا تتطلب أي شراء إضافي من أطراف ثالثة.
5. المواد القابلة لإعادة التدوير القابلة للتطبيق
- الخبث الخلفي الناتج عن صهر المعادن الثمينة، والخبث المخصب من صهر النحاس/النيكل/الكوبالت
- محفزات السيارات ثلاثية الاتجاه، محفزات النفايات الكيميائية (Pt، Pd، Rh)
- سحق فرز الرماد من نفايات لوحات الدوائر والمكونات الإلكترونية
- المخلفات الحاملة لـ Au/Ag، وإزالة الغبار من الرماد الناتج عن معالجة المعادن، وحمأة الطلاء الكهربائي المجففة
- بقايا النفايات الصناعية التي تحتوي على التنتالوم والنيوبيوم والفاناديوم والموليبدينوم والتيتانيوم وغيرها من المعادن النادرة
- غبار المداخن وقصاصات تجديد المعادن من مختلف عمليات صهر المواد غير الحديدية
