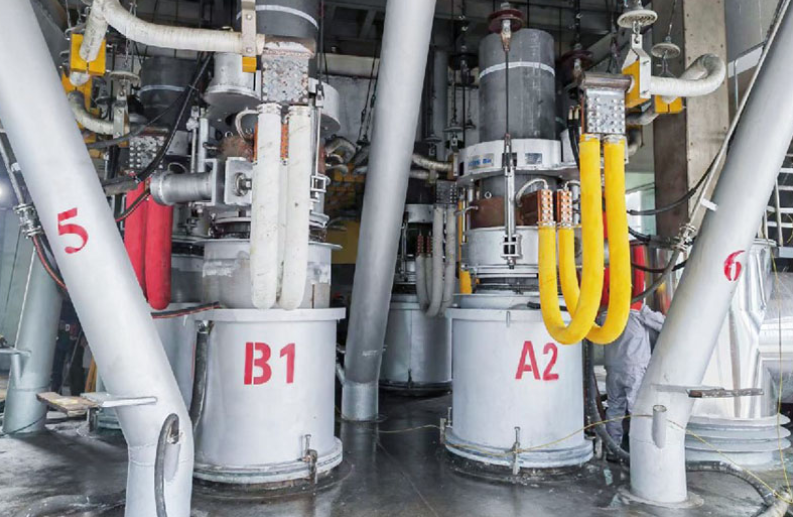

فرن ذوبان الفوسفور الأصفر (فرن توليد الفوسفور الكهربائي)

فرن صهر الفوسفور الأصفر (الفرن الكهربائي لإنتاج الفوسفور)

1. تكوين المعدات

1.1 نظام جسم الفرن

• شل الفرن: مصنوعة من صفيحة فولاذية بسمك 16-25 مم مع أضلاع مقوية لتحقيق صلابة عالية ومقاومة للتشوه.
• بطانة الفرن: الطوب عالي الألومينا / الطوب الكربوني + الصب الحراري،الحراريات ≥1550 درجة مئوية، مع تآكل الخبث الممتاز ومقاومة الصدمات الحرارية.
• سقف الفرن وقناة الغاز: سقف محكم الغلق ومبرد بالماء مع فتحات قطب كهربائي مركزية؛ قناة غاز معزولة ذات درجة حرارة عالية لمنع التكثيف والانسداد.
• الخبث والتنصت على الحديد: مبردة بالماء + بطانة مقاومة للحرارة؛ درجة حرارة التنصت 1350-1450 درجة مئوية، وإزالة الخبث والحديد الفوسفوري بشكل دوري.

1.2 نظام القطب (الأساسي)

• أقطاب كهربائية: أقطاب الجرافيت عالية النقاء، القطر300-500 ملم، مع الموصلية الجيدة، ومقاومة درجات الحرارة العالية والاستهلاك المنخفض.
• ذراع متقاطعة موصلة للتيار: سبيكة نحاس مبردة بالماء، سعة تيار كبيرة، مقاومة منخفضة، إمداد طاقة ثابت.
• رفع القطب: التحكم الآلي بحلقة مغلقة PLC لطول القوس الدقيق وتنظيم درجة الحرارة.

1.3 آلية الإمالة والتنصت الهيدروليكية

• محرك هيدروليكي,زاوية الميل 0-45 درجة، التشغيل السلس، من السهل إزالة الخبث والصيانة.
• مجهزة بأجهزة الحد والقفل الذاتي للسلامة.

1.4 نظام التحكم الكهربائي

• محول فرن الفوسفور: سعة3000-15000 كيلو فولت أمبير- تروس متعددة الجهد (180 – 450 فولت) لمراحل الصهر المختلفة.
• خزانة التحكم: PLC + شاشة تعمل باللمس، متكاملةالتحكم في درجة الحرارة، تنظيم الطاقة، انزلاق القطب، إنذار الخطأللتشغيل التلقائي بالكامل.
• قياس درجة الحرارة: الحرارية + قياس مزدوج الأشعة تحت الحمراء،الدقة ± 8 درجة مئوية، درجة حرارة العمل 1300-1500 درجة مئوية.

1.5 الأنظمة المساعدة

• تبريد المياه: التبريد القسري للهيكل والسقف والذراع المتقاطع؛ درجة حرارة السطح ≥35 درجة مئوية، آمنة وموفرة للطاقة.
• الخلط والتغذية: الخلط التلقائي والتغذية الكمية للحصول على نسبة دقيقة وجودة مستقرة.
• تنظيف الغاز وإزالة الغبار: هيكل مغلق + حجرة كيس + معالجة الغاز الخلفي؛ يمكن إعادة تدوير ثاني أكسيد الكربون، بما يتوافق مع المعايير البيئية.

2. المعلمات التقنية الرئيسية (النماذج القياسية، القابلة للتخصيص)

2.1 مواصفات الصهر

• القدرة المقدرة:5000 كيلو فولت أمبير / 8000 كيلو فولت أمبير / 12000 كيلو فولت أمبير(الإنتاج اليومي 3-10 طن فسفور أصفر)
• القطر الداخلي:φ2500-4500 ملم
• درجة حرارة العمل:1300-1500 درجة مئوية(الذروة 1550 درجة مئوية)
• المواد الخام: صخر الفوسفات، السيليكا، فحم الكوك،رطوبة أقل من 2%حجم الجسيمات 5-35 ملم

2.2 المعلمات الكهربائية

• قدرة المحول: 3000 – 15000 كيلو فولت أمبير
• جهد العمل: 180-450 فولت (قابل للتعديل متعدد التروس)
• التصنيف الحالي: 8000-25000A
• قطر القطب: 300 مم / 400 مم / 500 مم

2.3 استهلاك الطاقة وكفاءتها

• استهلاك الطاقة لكل طن:≥13000 كيلووات ساعة/طن
• معدل استرداد الفوسفور:≥90%
• دورة الإنتاج: تشغيل متواصل على مدار 24 ساعة
• المنتجات الثانوية: الخبث (8-10 طن/طن ف)، حديد الفوسفور، الغاز الخلفي (CO)

2.4 المعلمات التشغيلية

• زاوية الميل: 0–45 درجة (هيدروليكي)
• شوط القطب: 1000-1500 مم
• وضع التحكم: PLC أوتوماتيكي بالكامل + الوضع المزدوج اليدوي

3. المزايا الأساسية

1. انتعاش عالي واستهلاك منخفض للطاقة: التصميم الأمثل، والاسترداد ≥90%، واستهلاك الطاقة الرائد في الصناعة، وانخفاض كبير في التكلفة.
2. مختومة وصديقة للبيئة وآمنة: مغلق بالكامل + إعادة تدوير الغاز الخلفي، بدون تسرب، انبعاث منخفض؛ تبريد مائي + قفل ذاتي لأمان عالي.
3. بطانة متينة، سهولة الصيانة: حراريات عالية الجودة، عمر البطانة ≥18 شهرًا؛ تصميم وحدات للفحص السريع وتقليل وقت التوقف عن العمل.
4. تحكم دقيق في درجة الحرارة وجودة مستقرة: القياس المزدوج + التنظيم الكهربائي التلقائي، درجة حرارة الفرن المستقرة، نقاء الفوسفور الأصفر الصناعي ≥99.9٪.
5. تخصيص عالي وقدرة على التكيف على نطاق واسع: يتم تخصيصها حسب السعة ودرجة الخام والمتطلبات البيئية، وهي مناسبة لخطوط الإنتاج الصغيرة والكبيرة.

4. مجالات التطبيق

• إنتاج الفسفور الأصفر الصناعي (نقاوة ≥99.9%)
• حامض الفوسفوريك والفوسفات والمبيدات الحشرية والوسائط الصيدلانية
• مثبطات اللهب، عوامل معالجة المياه، مركبات الفوسفور المستخدمة في البطاريات
• المواد الخام الكيميائية الدقيقة الراقية

5. النماذج والخدمات

• النماذج القياسية: 5000 كيلو فولت أمبير / 8000 كيلو فولت أمبير / 12000 كيلو فولت أمبير فرن الفوسفور
• التخصيص: حجم الفرن، الطاقة، الأتمتة، الملحقات البيئية
• خدمة تسليم المفتاح: التصميم والتصنيع والتركيب والتشغيل والتدريب ودعم ما بعد البيع
