ألومينا منصهرة بيضاء كبيرة السعة فرن القوس
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Shaanxi Chengda |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | التفاوض على أساس قدرة معالجة المعدات |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | The price will be negotiated based on the technical requirements and supply scope of Party A |
| تفاصيل التغليف | ناقش وفقًا للمتطلبات المحددة للطرف أ |
| وقت التسليم | شهرين |
| شروط الدفع | ل / c، / تي تي، ويسترن يونيون |
| القدرة على العرض | استكمال سلسلة توريد الإنتاج، والتوريد في الوقت المحدد، وتلبية معايير الجودة |
تفاصيل المنتج
| إبراز | فرن القوس من الألومينا المنصهرة البيضاء,فرن القوس ذو السعة الكبيرة,معدات تنقية السبائك الحديدية,large-capacity arc furnace,ferroalloy refining equipment |
||
|---|---|---|---|
منتوج وصف

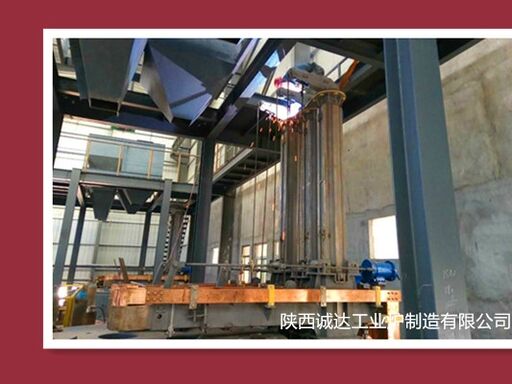

فرن قوس الألومينا الأبيض المذاب ذو السعة الكبيرة
مقدمة المعدات و المعلمات
أفران قوس الألومينا المذابة البيضاء ذات القدرة الكبيرة هي المعدات الحرارية الأساسية لإنتاج الألومينا المذابة البيضاء ذات النقاء العالي (α-Al2O3). باستخدام مسحوق الألومينا الصناعي كمادة أولية ، فإنها تذوب ،تنقية وإعادة تسطيح المواد عند درجات حرارة تزيد عن 2000 درجة مئوية التي يتم إنشاؤها بواسطة قوس الكترود"القدرة الكبيرة" تشير بشكل عام إلى المعدات التيطاقة المحول ≥ 4000 كيلو فايوطاقة فرن واحد ≥ 5 طن، مع كفاءة عالية، واستهلاك طاقة منخفضة وأداء مستقر للإنتاج على نطاق واسع.
1هيكل المعدات الأساسية
1.1 نظام الفرن
- قشرة الفرن: مصفوفة بطبقة فولاذية 20 غرام ، سمك 18-25 مم ، هيكل دائري بدون مادة تصلب ، مما يضمن الضيق والقوة.
- غطاء الفرن: مصنوعة من الطوب المقاوم للنار ذو الالمينا العالي، مقاومة لدرجات الحرارة أعلى من 2200 درجة مئوية، والتآكل والتآكل، مع نفاذية كافية لمنع ارتداد الذوبان.
- غطاء الفرن: هيكل فولاذي مركب يتم تبريده بالماء ، نوع أسطواني ، مجهز بثقوب الكترودات ، ثقوب الشحن ومنافذ المراقبة ، قابلة للدوران والرفع.
- آلية الانحناء: النوع الثابت (أفران الكتل) أو النوع الهيدروليكي المتميل ، زاوية الميل 0 45 ° ، مناسبة لتفريغ الخامات والكتل.
1.2 نظام الكترود
- الأقطاب الكهربائية: أقطاب الكربون الكهربائية عالية الطاقة، عادة Φ300 Φ450 ملم للأفران ذات السعة الكبيرة، مرتبة في مثلث متساوي.
- جهاز الرفع: مدفوع بمحرك تردد متغير ، سرعة رفع 1.5 ∼ 2.5 م / دقيقة ، ضربة 1600 ∼ 2200 ملم ، مع تنظيم دائم التيار / القوة الثابتة تلقائيًا.
- نظام التشغيل: نوع الحزام أو الهيدروليكية، تبرد بالماء، وضمان الموصلات الموثوقة والتشديد.
1.3 النظام الكهربائي (النواة)
- المحول: محول محرّك خاص لتنظيم الجهد أثناء الحمل، عادةً ما يبلغ 6000~10000 kVA (6~10 MVA) للنماذج ذات السعة الكبيرة.
- شبكة قصيرة: تتكون من كابلات مبردة بالماء، وقضبان نحاسية وأذرع عابرة موصلة، مرتبة على شكل مثلث مع عدم توازن عائق ثلاثي المراحل < 8٪ لتقليل استهلاك الطاقة.
- نظام التحكم: التحكم الآلي بالكامل في PLC ، مراقبة التيار والجهد والطاقة ودرجة الحرارة وموقع الأقطاب الكهربائية.
1.4 الأنظمة المساعدة
- نظام التبريد: تبريد الرذاذ لجدران الفرن، تبريد المياه الداخلية لتغطية الفرن، الأقطاب الكهربائية والشبكة القصيرة؛ استهلاك المياه 150~300 طن / ساعة، مجهزة بأجهزة إنذار الضغط والحرارة.
- نظام الشحن: خزان الفرن العلوي / خزان الشحن ، التغذية التلقائية أو شبه المجموعة.
- إزالة غازات الدخان: غطاء غاز مغلق بالكامل مع مرشح الكيس لتلبية معايير الانبعاثات البيئية.
- حقن الأكسجين: جهاز أوكسجين ينفخ من أعلى للذوبان المساعد ، والتحريك وإزالة الشوائب.
2المواصفات النموذجية للسلع الكبيرة
| البند | 4000 كيلو فاي (5 طن) | 6300 كيلو فاي (8 طن) | 10000 كيلو فاي (1215 طن) |
|---|---|---|---|
| قدرة المحول | 4000 كيلو فاي | 6300 كيلو إف إيه | 10000 كيلو فاي |
| سعة الفرن الاسمية | 5 طن/حرارة | 8 طن/حرارة | 12-15 طن/حرارة |
| قطر داخل قشرة الفرن | Φ2800 ملم | Φ3400 مم | Φ4200 ملم |
| عمق قشرة الفرن | 1400 ملم | 1700 ملم | 2000 ملم |
| الكهرباء الجرافيتية | Φ250 ملم × 3 | Φ350 ملم × 3 | Φ450 مم × 3 |
| الجهد الثانوي | 180-390 فولت (22 خطوة) | 160 360 فولت (27 خطوة) | 140320 فولت (33 خطوة) |
| التيار المسموح به | حوالي 9200 A | حوالي 14500 A | حوالي 22000 A |
| دورة الذوبان | 6~7 ساعات | 7~8 ساعات | 8~10 ساعات |
| استهلاك الطاقة بالوحدة | 1700~1900 كيلو واط/ط | 1650~1800 كيلو واط/ط | 1600~1750 كيلو واط/ط |
| حجم مياه التبريد | حوالي 200 طن/ساعة | حوالي 250 طن/ساعة | حوالي 300 طن/ساعة |
| نوع الفرن | ثابت / مائل | الانحناء | الانحناء |
| الوزن الإجمالي للمعدات | حوالي 120 طن | حوالي 180 طن | حوالي 260 طن |
3مبدأ العمل والعملية
- المواد الخام: مسحوق الألومينا الصناعي (Al2O3 ≥ 98.5%) ، مع مراقبة صارمة للشوائب Na2O ، SiO2 و Fe2O3.
- إشعال القوس: الأقطاب الكهربائية تنخفض وتعمل على بدء القوس، ورفع درجة حرارة الفرن إلى 2200~2300 °C.
- ذوبان: التغذية الجماعية باستخدام طريقة الغرفة المغلقة (طبقة مادة سميكة) لتحقيق كفاءة حرارية عالية واستهلاك طاقة منخفض.
- التكرير: الاحتفاظ لمدة 4 ٪ 6 ساعات لفصل وإزالة الشوائب ؛ تم فصل β-Al2O3 (شوائب الصوديوم) وإزالتها.
- التبريد: التبريد الطبيعي لمدة 24-36 ساعة بعد إيقاف التشغيل لتشكيل كلينكرات الألومينا المتصهرة البيضاء الكثيفة.
- ما بعد العلاج: تحطيم، غربلة، غسل الحمض وتصنيف للحصول على المنتج النهائي مع Al2O3 ≥ 99٪
4خصائص الأداء
- نقاء مرتفع: المنتج Al2O3 ≥ 99.0٪ ، بيضاء عالية ونقص الشوائب.
- إنتاج كبير: الفرن 10000 كيلو فاو يحقق إنتاج يومي 30-35 طن ، مناسبة للإنتاج الضخم.
- استهلاك طاقة منخفض: كفاءة حرارية أعلى في أفران السعة الكبيرة، واستهلاك الطاقة الوحدية أقل بنسبة 5 ٪ إلى 10 ٪ من الأفران الصغيرة.
- الاستقرار والموثوقية: الأتمتة العالية ، حياة طويلة لفائف الفرن ، التشغيل المستمر المستقر.
- حماية البيئة: هيكل مغلق بالكامل مع إزالة الغبار بكفاءة عالية، غازات الدخان تلبي معايير الانبعاثات.
5التطبيقات الرئيسية
- المواد الصلبة وأدوات الطحن: المواد الكاشحة السيراميكية / الراتنجية، ورق الرمال، الأحزمة الكاشحة، مسحوقات الطحن للطحن الدقيق واللمع.
- مواد مقاومة للحريق: الطوب المقاوم للنيران من الدرجة العالية، والطوب المقاوم للنيران، والفوهات، والألواح المنزلية للأفران عالية درجة الحرارة في قطاع المعادن والمواد البناء والبتروكيماويات.
- السيراميك الوظيفي: السيراميك الإلكتروني، أدوات قطع السيراميك، مكونات هيكلية عالية درجة الحرارة.
- غيرها: رمال الصب الدقيقة، وسائل الرملية، والملءات المضادة للتآكل، والألياف الحارقة، الخ.
