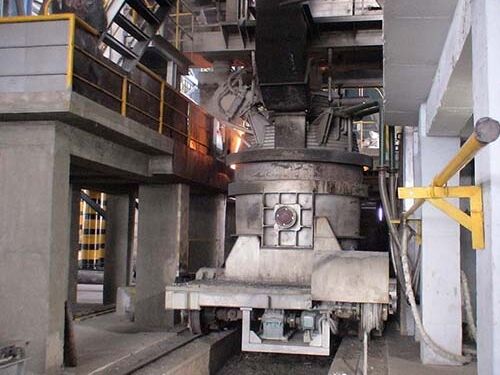

توفير الطاقة فرن التكرير مع نظام تبريد المياه

1. الشبكة القصيرة المبردة بالماء والمحول


   • تبريد المكونات ذات التيار العالي (شرائط الحركة، لفائف المحولات).
   • يثبت المعايير الكهربائية، يحسن عامل الطاقة (إلى 0.95) ، يقلل من خسارة الطاقة التفاعلية.


2. نظام تبريد مياه متكامل (حلقة مغلقة)


   • المكونات: مبادلة حرارة الصفيحة، برج تبريد متغير التردد، مضخات VFD، مراقبة جودة المياه عبر الإنترنت (TDS، الغموض، Fe2 +).
   • التحكم: تنظيم التدفق / الحرارة / الضغط التلقائي القائم على PLC ؛ تقلبات التدفق < ± 3٪.
   • السلامة: إمدادات المياه الاحتياطية، إنذارات ارتفاع درجة الحرارة / انخفاض التدفق.



آليات توفير الطاقة الرئيسية

1. انخفاض خسائر الحرارة
   • تبريد المياه الفعال يقلل من إشعاع الحرارة في الغلاف / السقفخسارة الحرارة خفضت بنسبة 25-40٪.
   • يحافظ على كفاءة حرارية أعلى من الفرن، وأقل طاقة قوس تضيع.


2. زيادة كفاءة الكهرباء
   • الموصلات المبردة بالماء ذات العائق المنخفض → كفاءة حرارية أعلى.
   • قوس ثابتانخفاض استهلاك الأقطاب الكهربائية (15~20٪).


3. التشغيل الذكي للترددات المتغيرة
   • مضخات VFD / مروحة: تطابق تدفق إلى حرارة الحمل →انخفاض طاقة المضخة 20-30٪.
   • التحكم الذكي يثبت درجة حرارة الماء ΔT عند 4 ≈ 8 درجة مئوية.


4. استرداد حرارة النفايات (اختياري)
   • استرداد الحرارة من مياه التبريد لتسخين المياه الغذائية للمدفأة أو تسخين ورشة العمل.
   • تحسين استهلاك الطاقة الكلي8 ٪12٪.



مزايا الأداء

• استهلاك الطاقة: ~20~30% أقلمن الـ (LF) التقليدي
• حياة الحريق: تم تمديدها40%.
• الإنتاجية: وقت تصفية أقصر، دقة تصفية أعلى.
• جودة الصلب: تحسين إزالة الكبريت / إزالة الغازات / النظافة.
• البيئة: إشعاع أقل، انبعاثات غبار أقل.

المواصفات التقنية النموذجية

• السعة: 20~150 طن
• الطاقة الاسمية: 315 ميجاوات
• تدفق مياه التبريد: 50-150 متر3/ساعة (غطاء الفرن)
• درجة حرارة مياه المدخل: ≤35 درجة مئوية؛ مخرج ≤43 درجة مئوية
• ضغط الماء: 0.4~0.6 مبا
• عامل القوة: ≥0.92

ملخص
