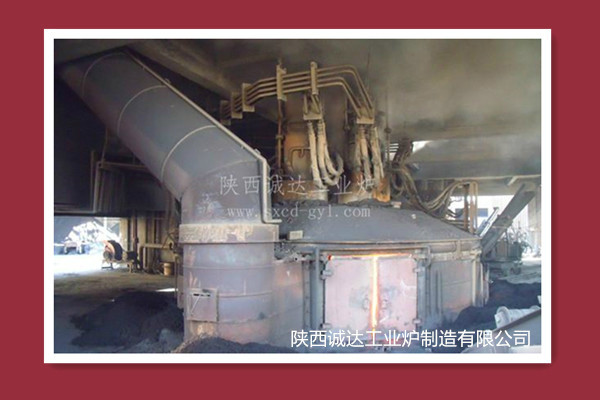

فرن الحصى من التيتانيوم الدقيق لمعدات تكرير السبائك الحديدية

المعلمات التقنية الرئيسية ووصف استهلاك الطاقة للمعدات
1مخطط المعدات:
·طرق التحميل والتغذية: التغذية التلقائية، التغذية المركزية؛
·طريقة عمل الصهر: صهر مستمر، تفريغ زمني.
·نظام عمل القوس الكهربائي: ذوبان القوس.
·طريقة التفريغ: نوع عربة ذاتية الدفع
·طريقة الصب: خزان الصلب من التيتانيوم / آلة الحديد الصلب.
·طريقة إزالة الغبار: طريقة إزالة الغبار مع غطاء منخفض شبه مغلق، وكيس نبض منخفض الضغط.

1الخصائص العملية لذوبان خامات التيتانيوم:
خامات التيتانيوم هي منتج ذوبان ذو نقطة ذوبان عالية. خامات التيتانيوم المنصهرة لها قوة تآكل، وقابلية عالية للقيادة،وخصائص لزجة زيادة كبيرة بالقرب من درجة حرارة نقطة الذوبانوعلاوة على ذلك، هذه الخصائص تخضع لتغييرات جذرية مع التكوين خلال عملية الصهر.
يتبنى الهيكل الكلي لفرن صهارة التيتانيوم مخطط شبه مغلق (يمكن ترقيته إلى هيكل مغلق بالكامل).إنه نوع فرن خاص بين فرن القوس الكهربائي وفرن القوس الغارقعند تصميم الفرن الكهربائي للخراب من التيتانيوم ، يجب النظر أولاً في خصائص عملية ذوبان الخامات من التيتانيوم:
1. الطاقة لكل وحدة مساحة من الدائرة القطبية أكبر من تلك من فرن النفط العالي، مع الحرارة المركزة التي يمكن أن تلبي متطلبات ذوبان حفرة التيتانيوم العالية؛
2يجب اختيار طاقة المنطقة الوحدة من الفرن لتكون أصغر من أجل تشكيل طبقة واقية مستقرة من خامات التيتانيوم حول البركة المنصهرة.
3هناك منطقة غرفة غاز في ارتفاع مناسب فوق الفرن لمنع السائل المنصهر من الهروب بالكامل من الفرن أثناء غلي الخثار.
4يجب أن تكون سرعة رفع الأقطاب الكهربائية سريعة لتلبية متطلبات رفع الأقطاب الكهربائية وتخفيضها بسرعة عند غليان خامات التيتانيوم.
5قشرة الذوبان الناعمة لمادة الفرن تمنع المادة من التناقص تلقائيًا مع توليد الخامات والحديد ، والتي تتطلب في كثير من الأحيان التدليك اليدوي لمواصلة التغذية.معالجة المواد المنهارة ورذاذات الحطام صعبة نسبيا.
من وجهة نظر نظام العمل القوس، وتيتانيوم الخردة الفرن الكهربائية هي بين فرن الصلب الكهربائية والسبائك الحديدية وكاربيد الكالسيوم الغرق فرن القوس الكهربائية،" وهي أقرب إلى الأولى ".، ولكن أيضا مماثلة لهذه الأخيرة من حيث خفض الخام

2، تدفق عملية صهارة الصخور التيتانيوم
يتم تحديد اختيار تدفق العملية لذوبان خامات التيتانيوم من قبل عوامل مثل ظروف المواد الخام والذوق وحالة المعدات والمستوى التقني واستخدام المنتج والعوامل الاقتصادية.
1تتركيز التيتانيوم والانثراسيت يتم تخصيصه يدوياً وبنسبة معقولة قبل إرساله إلى فرن كهربائي لإذابته.
بعد الانتهاء من الصهارة، يتم تفريغ الخامات التيتانيوم المؤهلة والحديد المنصهر من الفرن الكهربائي،ويتم حقن الخث التيتانيوم والحديد المنصهر في خزان الخث ومركبة الحديد المنصهر على التوالي.
3يتم معالجة خامات التيتانيوم عن طريق التبريد بالماء أو التبريد الطبيعي ، والسحق ، والفصل المغناطيسي ، و طحن الكرات لتصبح منتجات خامات التيتانيوم المؤهلة ،والتي يتم إرسالها بعد ذلك إلى سلة تخزين قمامة التيتانيوم المنتهية.
4يتم إزالة الكبريت من الحديد المنصهر لإنتاج الحديد الخام للبيع.
5يتم معالجة غاز الدخان من الفرن الكهربائي بواسطة جهاز جمع الغبار وتفريغها لتلبية معايير الانبعاثات الوطنية.

3، سير العمل في فرن صهارة التيتانيوم
1التغذية:
طريقة التغذية: التغذية مرة واحدة متوافقة مع التغذية المستمرة ، ويتم تثبيت آلة التشنج.
عدد منافذ التغذية: سبعة، من بينها منافذ تغذية مركزية واحدة، وتشكل كمية التغذية 50٪ من الخليط.
عملية التغذية: اعتماد طريقة ذوبان القوس من تغذية مرة واحدة (أو تغذية مستمرة في المرحلة اللاحقة). تركيز التيتانيوم والعامل المقلص ، الذي تم تأكسيده مسبقًا وطهيه ،يتم خلطها بالتساوي مع مواد الفرن من خلال مقياس إلكترونييتم نقل المواد الخام بواسطة ناقل من مستودع المواد الخام إلى مستودع المواد الكبير في الجزء الخلفي من ورشة صهر الفرن الكهربائي.ثم يتم نقلها بواسطة ناقل حزام دلو إلى مستودع المواد العلوي للفرن الكهربائي للتخزينبعد إطلاق الخامات والحديد المنصهر في الدورة السابقة ، يتم نقلها بواسطة ناقل حزام إلى سبعة أنابيب تصريف وإضافتها إلى الفرن.
2ذوبان:
من المرجح أن يلعب جهاز رفع الكترود التلقائي تحكم خصائصه في أفران صهارة الصخور التيتانيوم.
3خارج الفرن
استخدم آلة فتح العين لفتحها وخلطها مع الحديد

4، خصائص المعدات من فرن صهارة التيتانيوم شركتنا هي:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting، تلبي بالكامل متطلبات رفع وتخفيض الكهربائيات بسرعة عند غليات قشور التيتانيوم.
نظام التحكم الآلي لرفع الأقطاب الكهربائية متقدم with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnaceتلبية خصائص الصهر المختلفة في المراحل الأولية والمتوسطة والمتأخرة من عملية صهارة الصلب التيتانيوم.وتحقيق التحكم الآلي / اليدوي المستقل أو المرتبط بعملية رفع الأقطاب الكهربائية للكهرباء الثلاثية المراحل.
3نظام التحكم الموزع المتقدم، يتم التحكم في فرن الصخور التيتانيوم بأكمله بواسطة PLC ومجهزة بشاشة مراقبة واجهة الإنسان والآلة.
اختيار نوع الفرن: اعتماد عملية الذوبان المتقطعة من مسحوق الفرن الكهربائي المنخفض شبه المغلق أو المواد الكبيرة التي يتم تغذيتها في الفرن ،يمكنها القيام بعمليات مثل التشويش، التغذية المساعدة، وتعديل سطح المادة، في حين استرداد الحرارة النفايات ومعالجة غازات الدخان.
ولذلك، فإن الفرن الكهربائي شبه المغلق منخفضة الغطاء هو أكثر ملاءمة لذوبان الصدرية التيتانيوم عالية الجودة.
4غطاء الفرن المبرد بالماء المختلط: يتكون من إطار معدني مبرد بالماء بالكامل وغطاء فرن مبرد بالماء من صفيحة ترابيزية ، مع غطاء من مواد مقاومة للنيران في الداخل ،يمكن أن يحقق التحول من غطاء فرن شبه مغلق إلى صهر مغلق بالكامليتم استخدام الهيكل المغلق من الفرن الكهربائي الحراري المعدني لتنقية واستعادة غاز الفحم.يتم ملء ثقوب الأقطاب الكهربائية والثقوب تغذية على غطاء الفرن مع المواد وإغلاقها مع أجهزة تبريد المياه.
5تعيين آلة التشغيل: عملية ذوبان خامات التيتانيوم هي عملية متقطعة ، وتشمل عملية كل فرن بشكل رئيسي خطوات مثل التغذية ، ووضع الأقطاب الكهربائية ،الصهر، والإفراج
وفقًا لخصائص صهر قشور التيتانيوم ، من الضروري استخدام آلة ريمينغ لتراكم المواد وتشكيل القشرة في الفرن.
6شبكة قصيرة توفير الطاقة: تتكون من مكافئ بارد بالماء، أنبوب نحاس بارد بالماء وكابل بارد بالماء،اعتماد بنية شبكة قصيرة جديدة توفير الطاقة مع الأسلاك المزدوجة وتخطيط المثلث الخارجيعامل القوة الطبيعي مرتفع
7اختيار الكهرباء الجرافيت: الكهرباء تسمح للكثافة الحالية العالية أن تمر من خلال، وضمان نظام إمدادات الطاقة معقولة،والذي هو مفيد لاقصر وقت الذوبان وتقليل استهلاك الطاقة.
8البلاط النحاسي للكهرباء: يتم الاحتفاظ بكل كهرباء مرحلة بإحكام بأربعة بلاط من النحاس ، والتي تعمل بشكل موثوق بها ، وليس عرضة للقوس ، ولديها عمر خدمة طويل.
9- تنفيذ الضغط الآلي للكهرباء والسحب: يتبنى الفرامل العاملة للكهرباء تقنية الفرامل العاملة للقوائم الهيدروليكية المزدوجة من فرن صهر السبائك الحديدية الكبير.عندما يكون الكهرباء مشدودة، يضغط الربيع القرص تلقائيًا ويحتفظ بالقطب الكهربائي ، الذي يمتلك عمرًا طويلًا ، وتشغيلًا بسيطًا ، وأداءً موثوقًا يتفوق بكثير على أجهزة الكبح المفردة.يتم استخدام حلقة الضغط للضغطيمكن استخدام أسطوانة الفرامل العلوية والسفلية وإطلاق الضغط لإطلاق الضغط اليدوي والأتمتي بطول ثابت.
10محول الفرن الكهربائي: يعتمد محول توفير الطاقة منخفض الخسارة مع خطوط الخروج الجانبية التي يمكن أن تكون مفرطة بحوالي 30٪.تبريد قوي بالزيت والماء، وهي مجهزة بأجهزة حماية كاملة لدرجة حرارة الزيت والغاز.
11الأجهزة الكهربائية عالية الجهد: يتبنى جهاز التحكم خزانة مفتاح فراغ، والتي لديها اكتشاف كامل، والقياس، وحماية المرور لجهد، والتيار، والطاقة، والكهرباء.يتم تثبيت معطيات صاعقة أكسيد الزنك لاستيعاب الإفراط في التشغيل.
